蜗轮蜗杆式阀门自锁执行机构

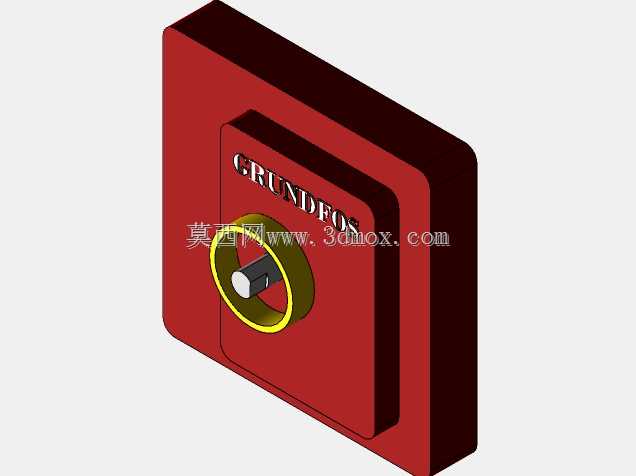

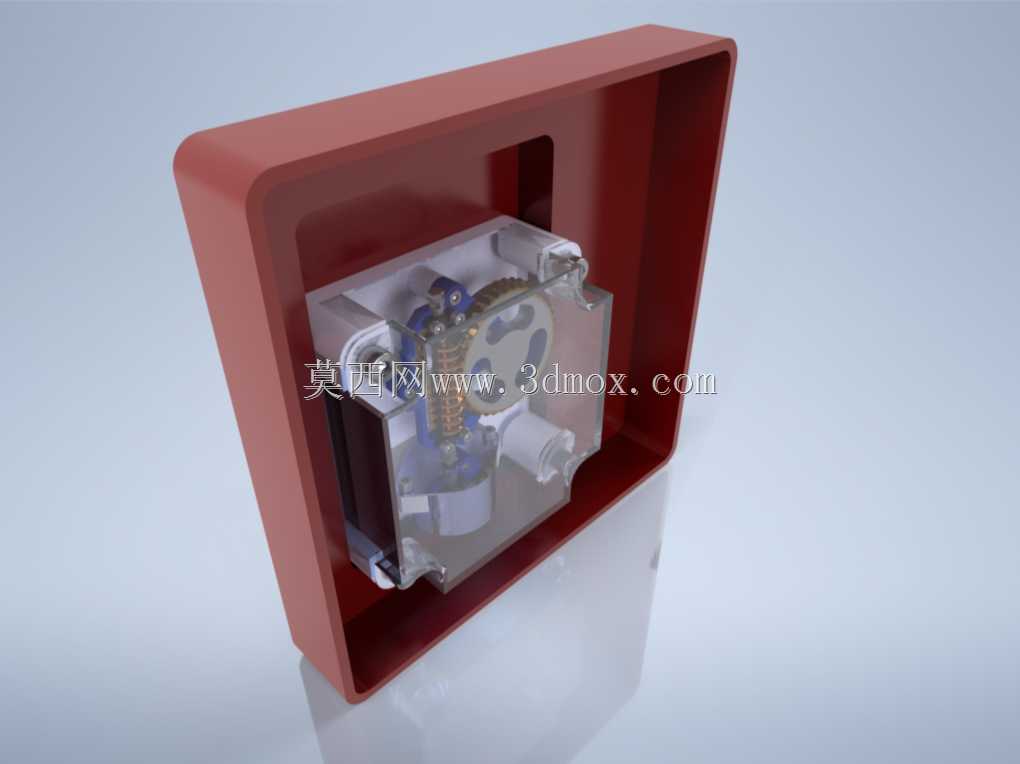

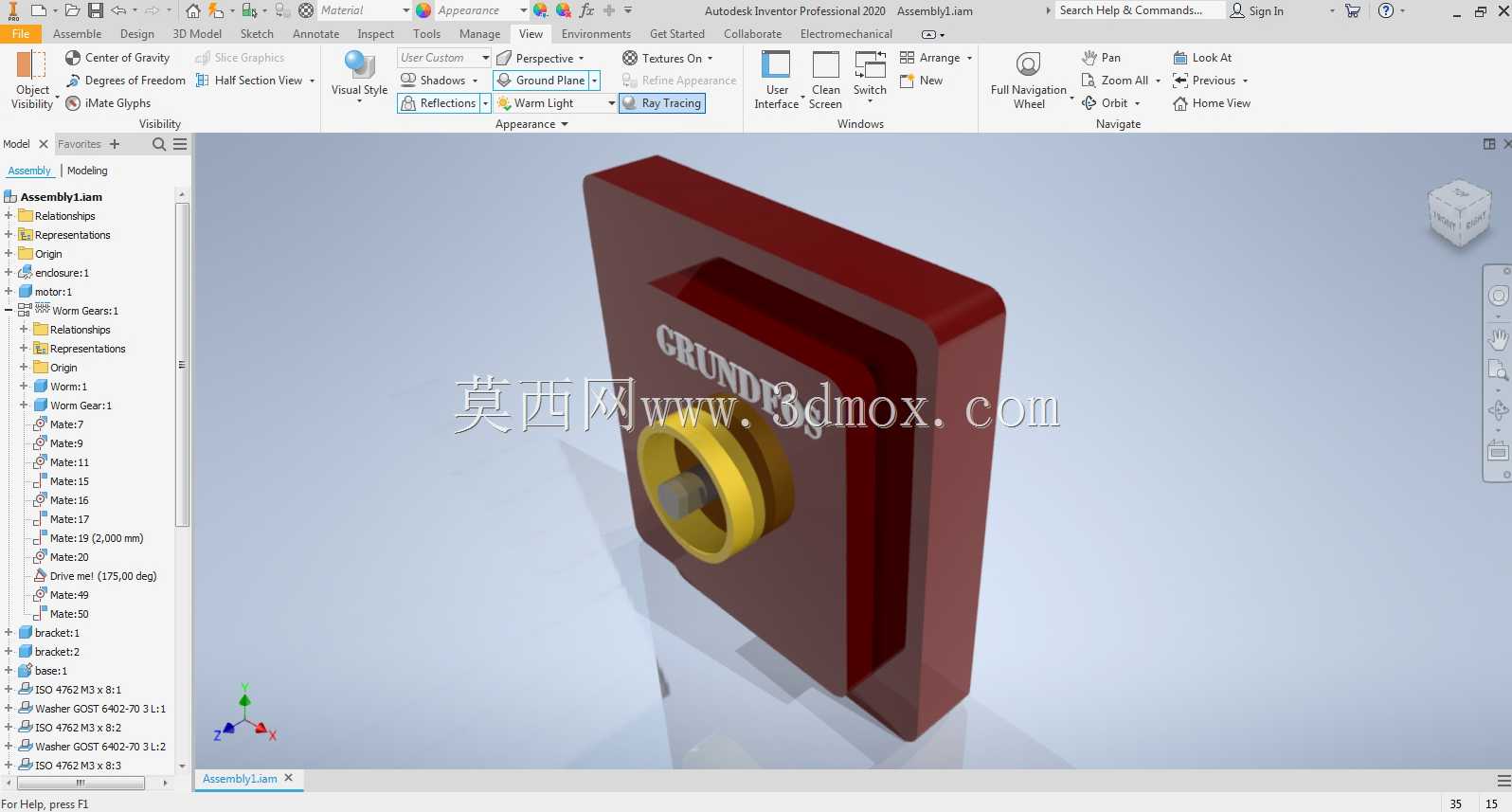

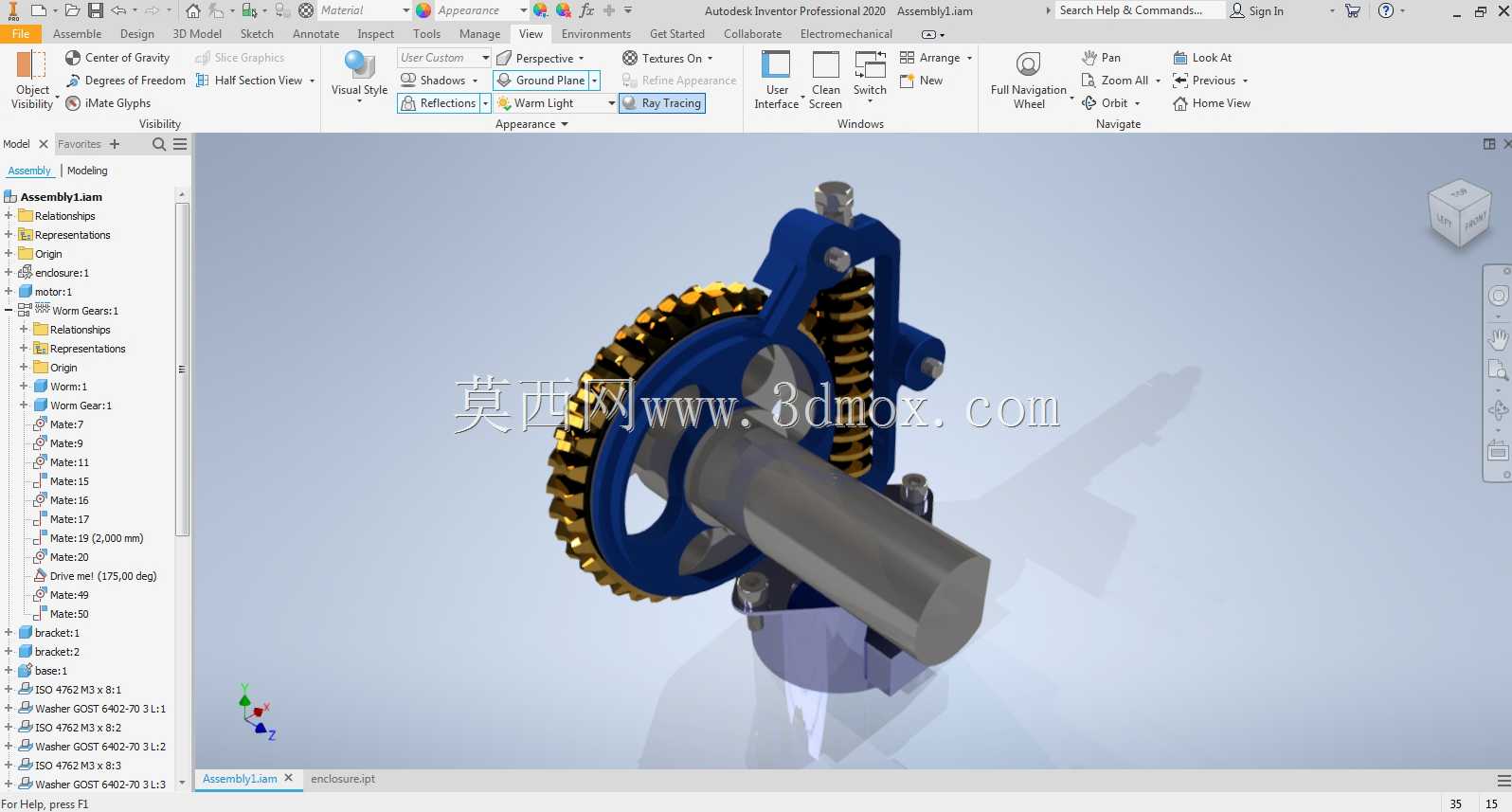

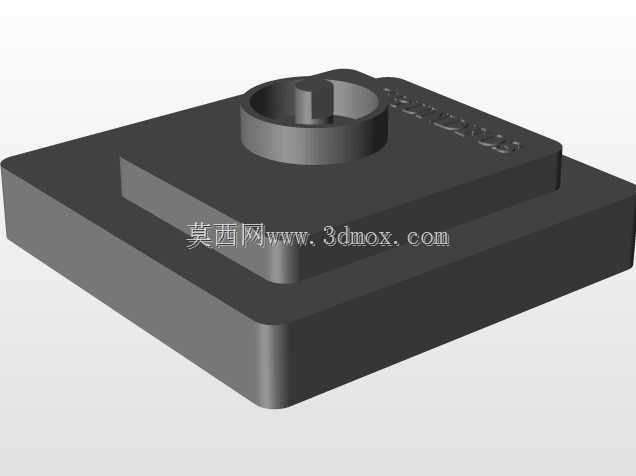

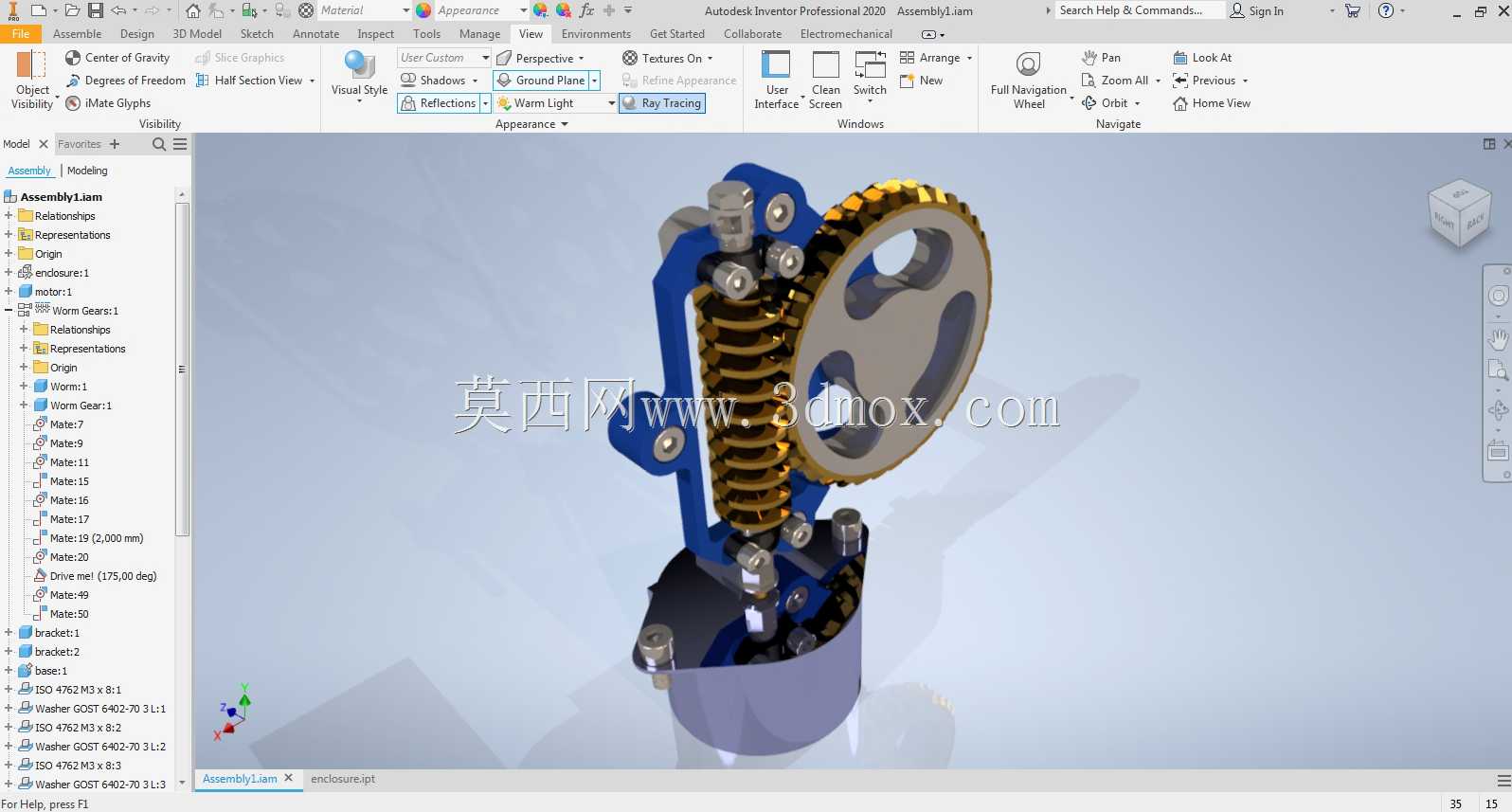

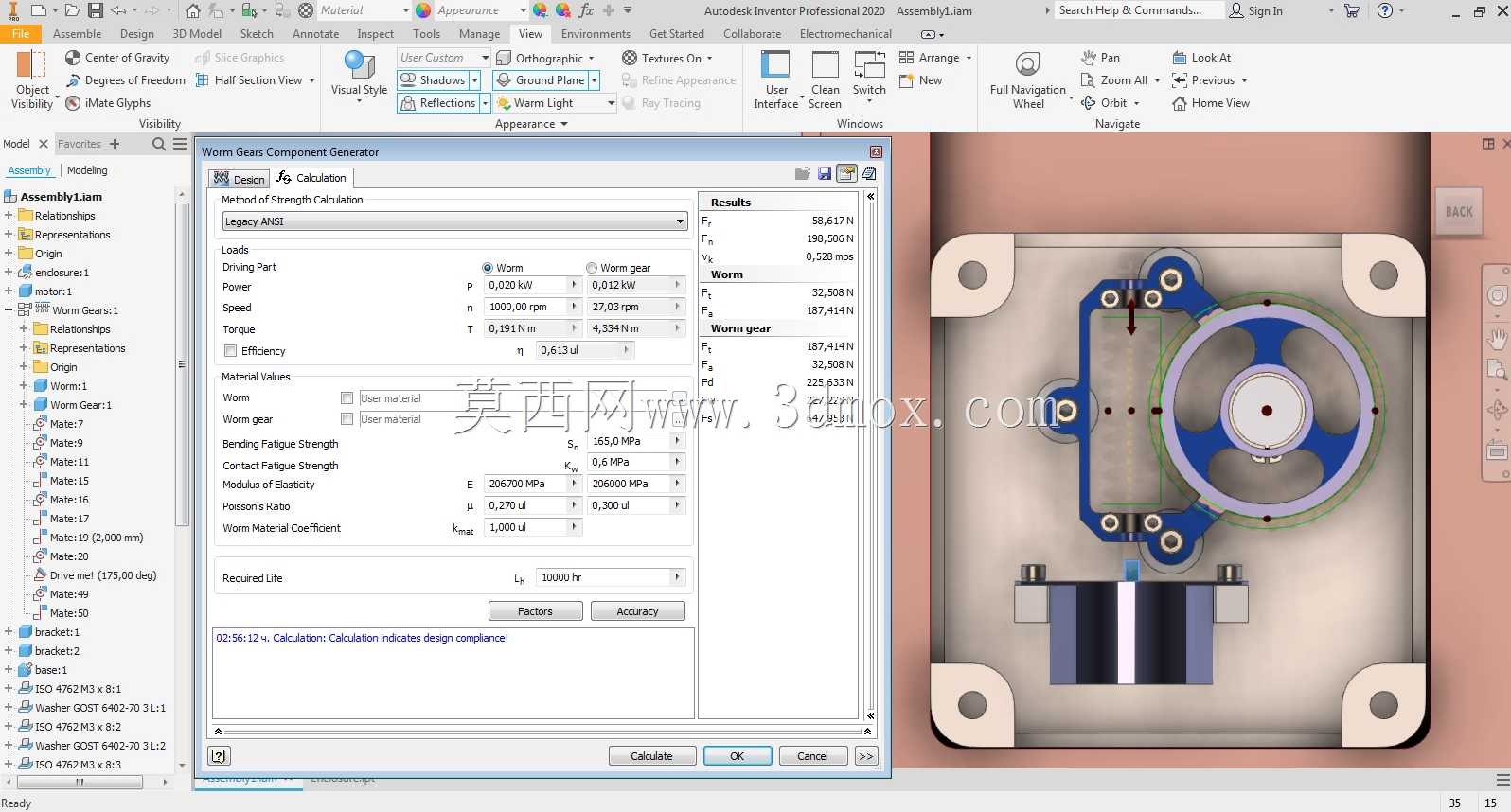

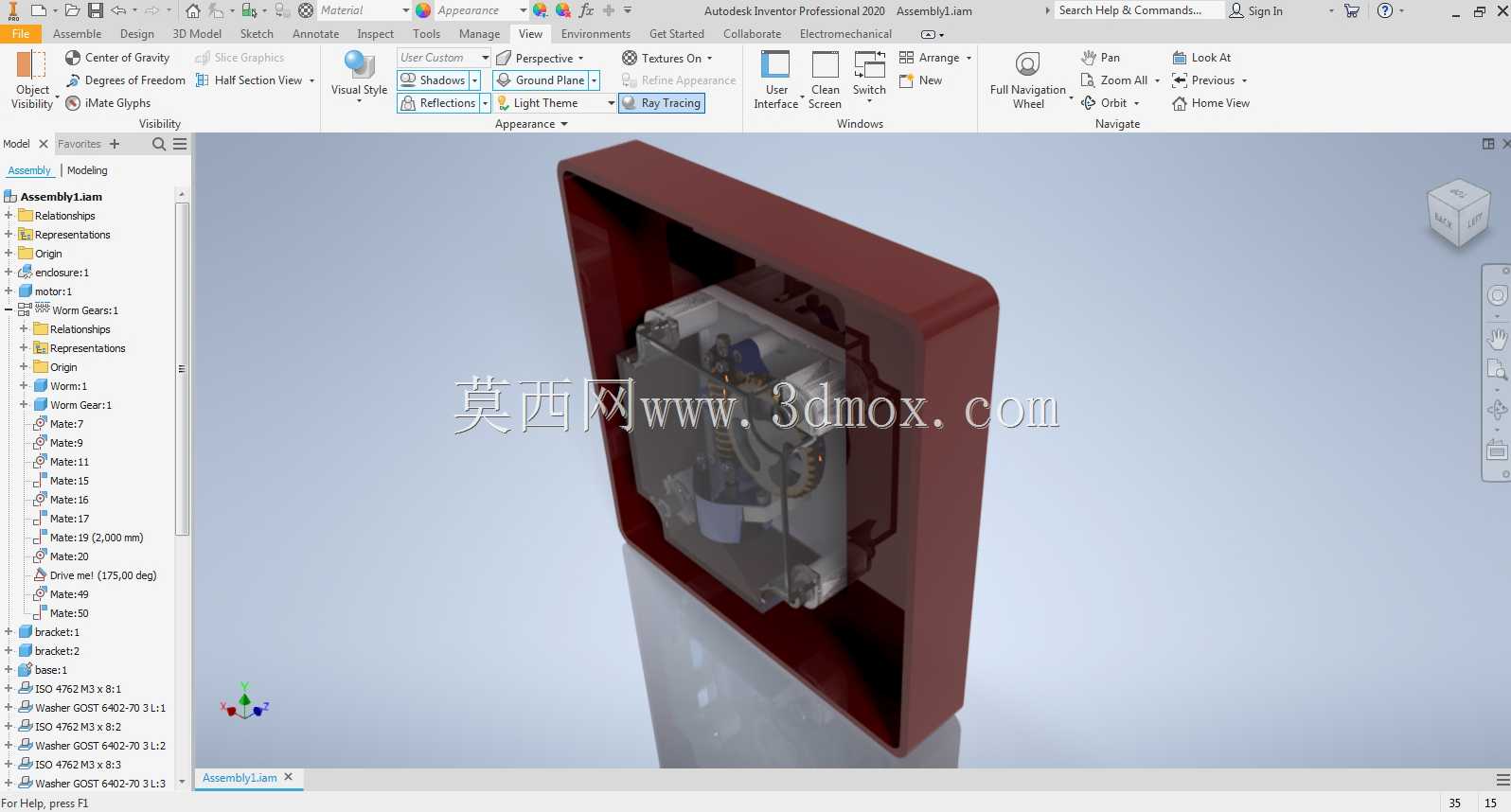

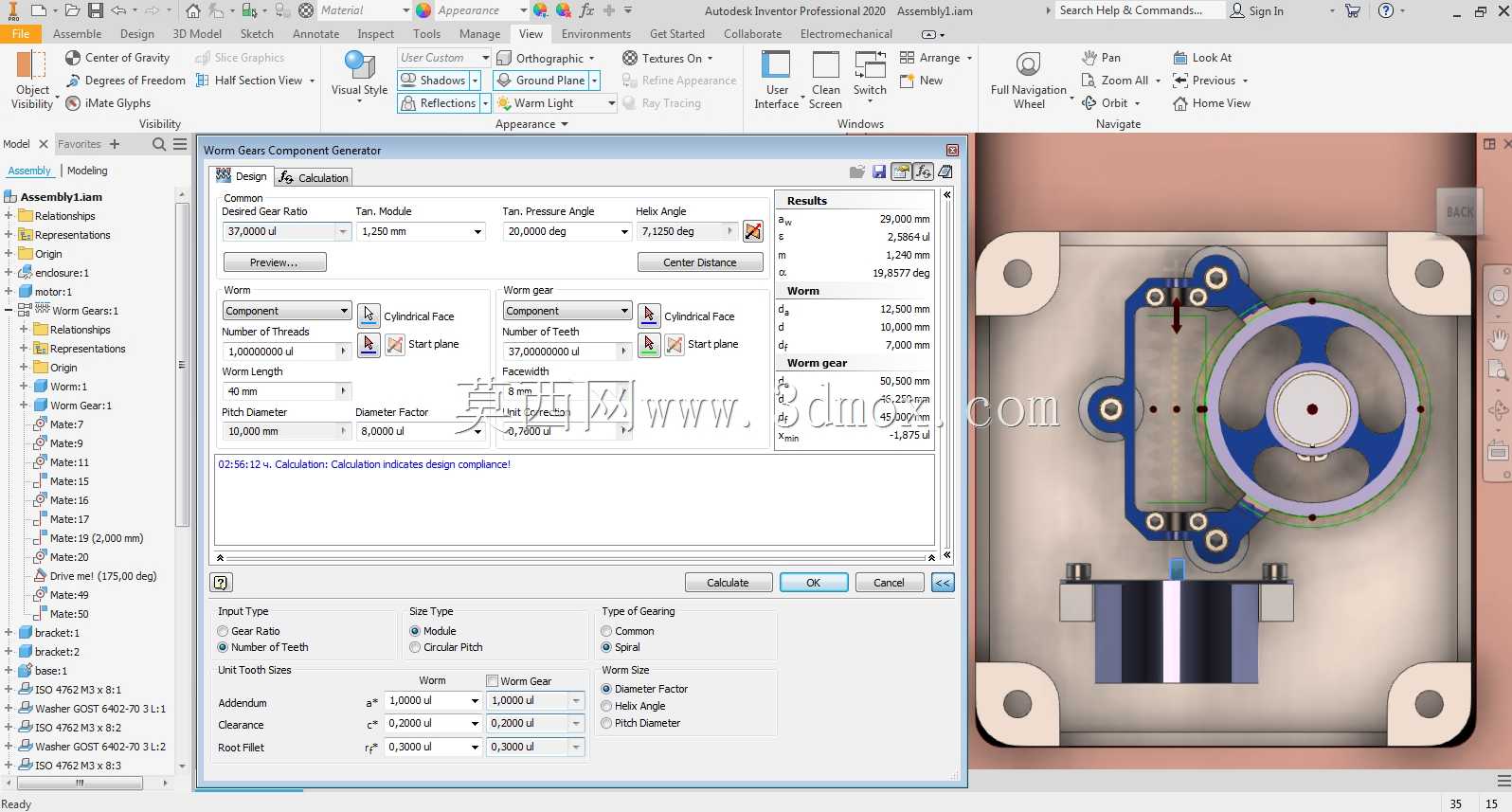

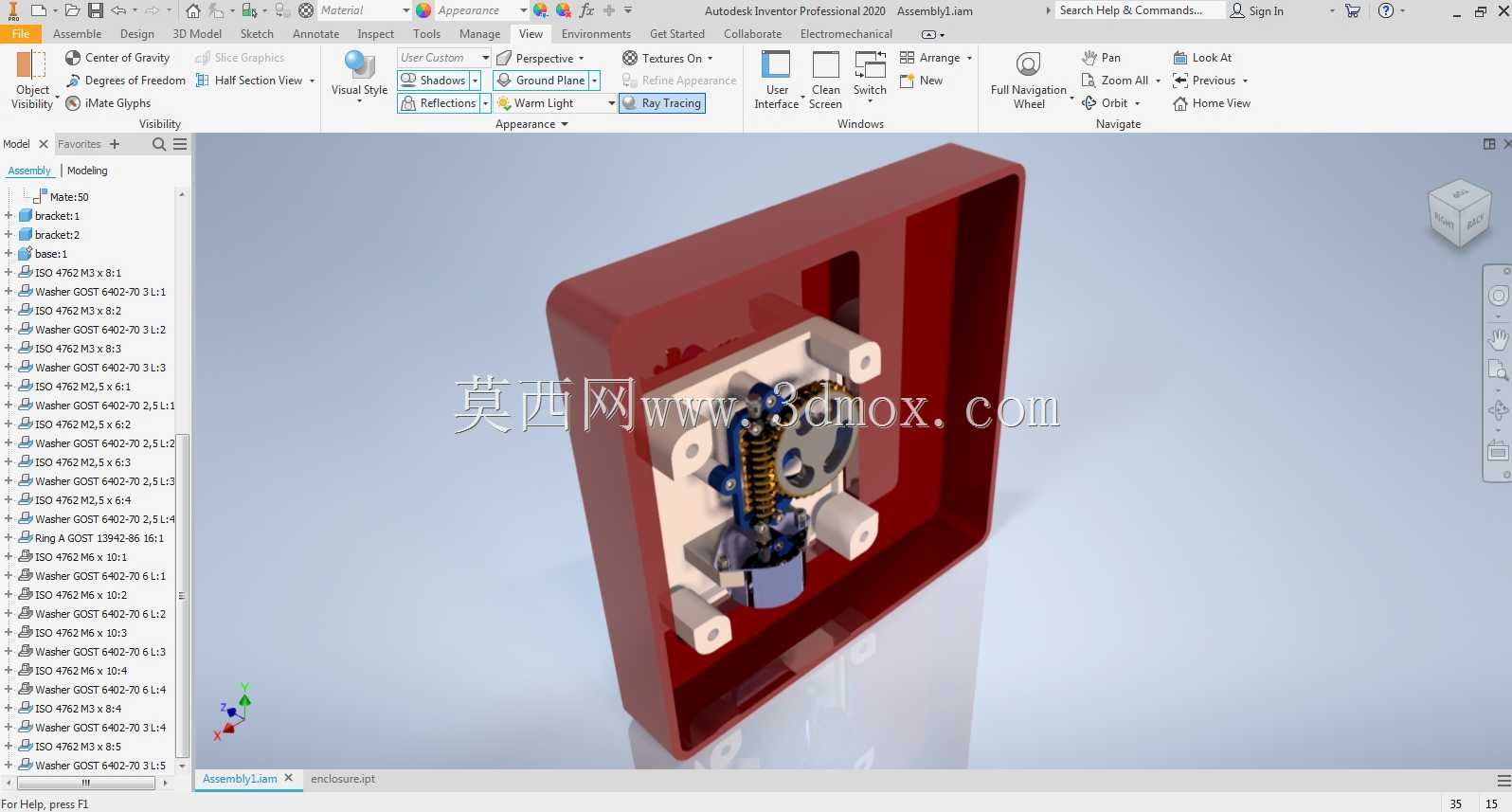

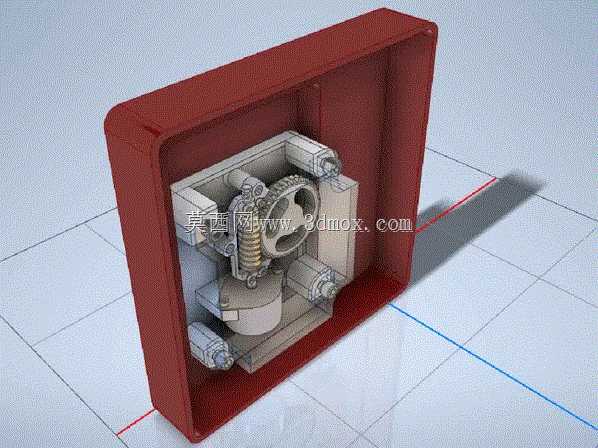

在工业流体控制场景中，阀门的误动作往往会引发管路压力波动、介质泄漏甚至生产安全事故，尤其是在歧管压力波动频繁的工况下，普通直驱式阀门执行机构很容易受介质反压影响出现阀芯移位，无法稳定保持在设定的阀位状态。这款蜗轮蜗杆结构的阀门执行机构，正是针对这类痛点设计的阀位保持型驱动组件。从结构设计逻辑来看，核心采用经典蜗轮蜗杆传动副，利用蜗杆传动的不可逆自锁特性，当阀芯运行到预设的末端位置时，即使管路侧的介质压力反向作用在阀芯上，也无法驱动蜗轮反向带动蜗杆转动，从机械结构层面彻底锁止阀位，不需要额外增加电磁抱闸、机械锁销等附加锁止部件，既简化了整体结构，也避免了附加锁止机构卡滞、失效带来的风险。传动副采用高齿数比设计，输入端连接驱动电机后，可以将电机的高转速低扭矩输出，转换为输出端的低转速高扭矩驱动，能够匹配通径更大、启闭阻力更高的截止类、调节类阀门，不需要额外搭配减速齿轮组，传动过程运行平稳，啮合冲击小，工作过程噪音远低于直齿齿轮减速结构，适合对运行噪音有要求的车间、民用管路配套场景。当然在设计过程中也需要兼顾蜗杆传动的固有特性，这类传动的滑动摩擦占比高，传动效率相对偏低，运行过程中齿面摩擦会产生一定热量，因此在结构设计时需要预留润滑脂填充腔，壳体对应啮合位置设计散热接触面，避免长时间连续运行时齿面温度过高加剧磨损，缩短组件使用寿命。整个执行机构采用方形嵌入式外壳设计，外壳带有内凹安装边框，可以直接嵌入阀门配套的控制箱面板安装，安装时只需要将外壳边框与面板预留的方孔对齐，通过侧边的固定孔锁紧即可完成安装定位，不需要额外设计安装支架，输出轴的位置与外壳中心保持固定同轴度，安装时可以直接与阀杆对接，不需要反复调整对中精度，大幅降低现场安装调试的工作量。透明视窗的设计可以让运维人员直接观察内部齿轮的啮合状态、润滑脂状态，不需要拆解外壳就能判断组件是否存在卡滞、磨损问题，日常运维检查更加便捷。
