车载剪式千斤顶SolidWorks设计模型

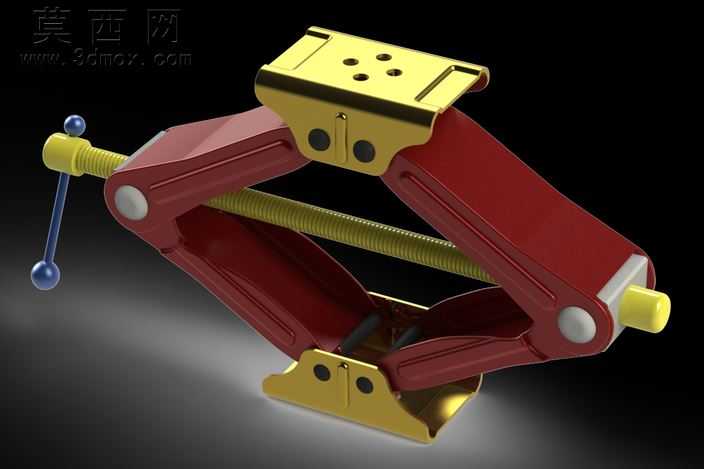

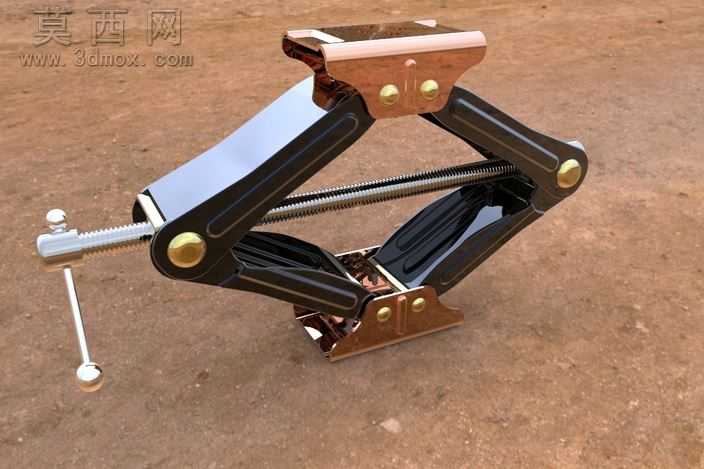

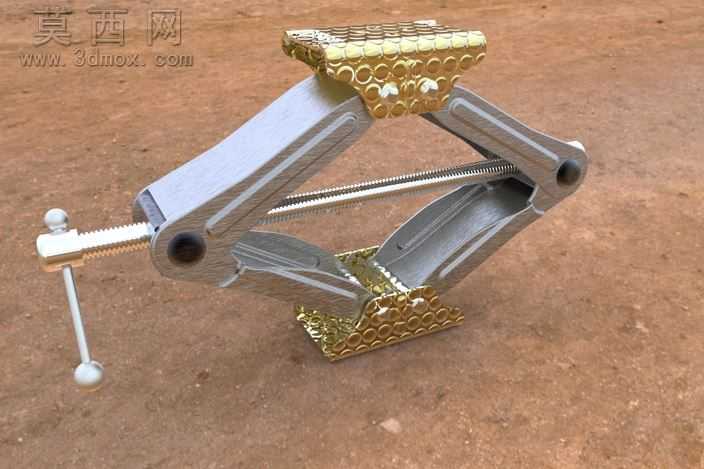

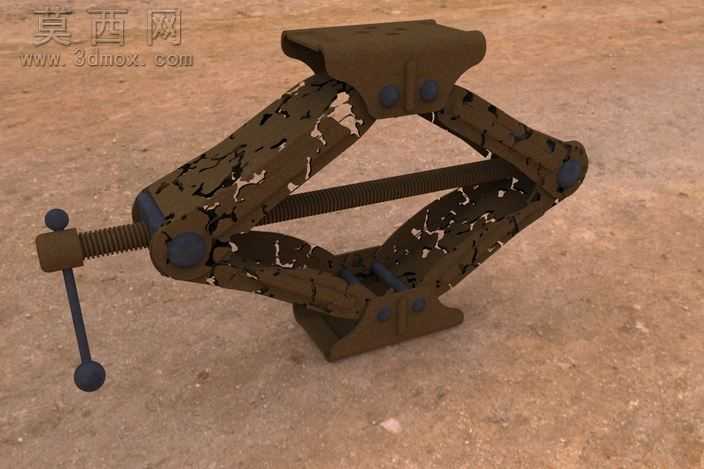

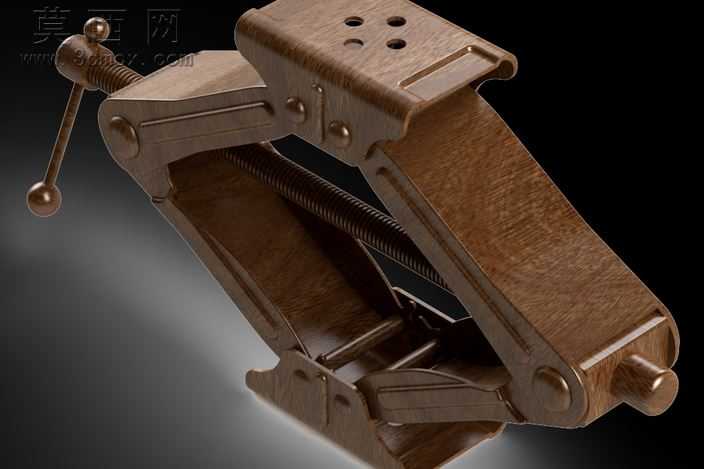

本模型为车载剪式千斤顶的完整三维设计成果，最初为学校项目设计需求启动制作，设计流程从手绘结构草图开始，梳理清楚剪式顶升的核心运动逻辑后，在SolidWorks中完成全参数化建模，完整还原了剪式千斤顶的全部零部件结构与装配关系。建模过程中严格遵循实际车载剪式千斤顶的尺寸比例与运动原理，对核心部件做了精细化处理：顶部承托座采用带防滑限位结构的造型，模拟金属冲压件的结构特征，底部支撑底座做了加宽防滑的结构设计，保证顶升作业时的支撑稳定性；中间的两组交叉剪臂通过铰接销轴连接，每处铰接位置都做了轴孔配合的细节还原，保证剪臂开合运动的逻辑合理性；贯穿剪臂的传动丝杆做了完整的螺纹特征建模，端部的摇臂连接结构、配套的手摇摇杆也都完整还原，转动摇杆时可通过丝杆传动带动两组剪臂开合，实现顶升高度的调节，完全复现真实剪式千斤顶的工作过程。材质与渲染表现上，模型对不同部件做了区分化的材质设置：剪臂主体采用高强度钢材的哑光黑金属质感，模拟成品表面的喷塑防锈处理；顶部承托座、底部底座、铰接销轴、传动丝杆等部件采用抛光金属材质，还原镀锌或铜质金属件的光泽质感；摇杆端部的握柄做了防滑纹理与哑光材质处理，还原真实产品的握持手感。渲染时采用户外泥土地面作为场景基底，搭配柔和的自然光照，清晰呈现出模型各部件的结构层次与材质差异，直观展示产品的实际外观效果。设计过程中充分考虑了剪式千斤顶的实际使用场景，结构设计紧凑收拢后体积小巧，适配车载储物空间的存放需求，顶升行程覆盖家用轿车换胎作业的常用高度范围，所有铰接位置与传动结构都做了运动干涉检查，保证模型运动过程中无部件冲突，完整还原了产品的功能特性，可用于机械结构教学、车载工具产品设计参考、维修作业演示等多种场景。
