车载便携液压千斤顶三维结构设计

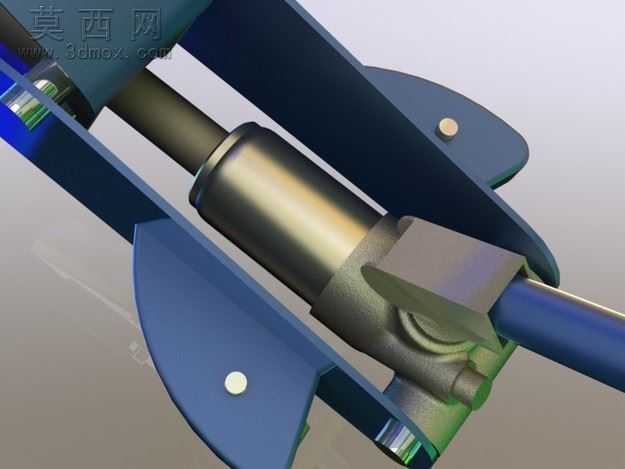

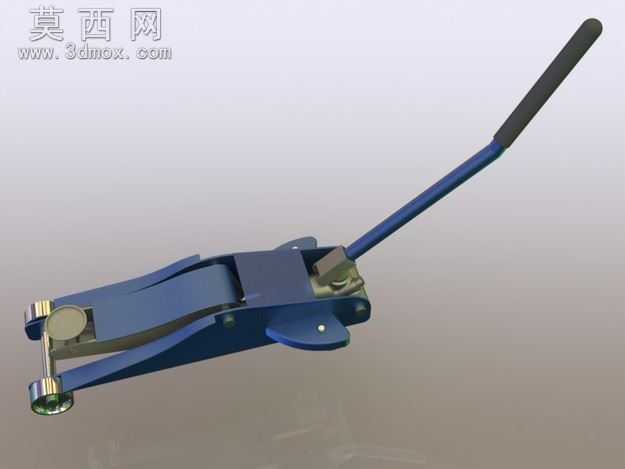

本模型为车载便携型液压千斤顶的三维设计成果，建模过程围绕液压千斤顶的实际工作逻辑展开，完整还原了这类小型液压顶升工具的全部核心结构。建模阶段首先梳理了手动液压千斤顶的动力传递路径：从摇臂压杆的杠杆施力结构，到小直径柱塞的泵油单元，再到单向阀组的油路控制结构，最后到大直径顶升油缸的出力端，每一处结构都按照实际产品的尺寸比例进行1:1还原，确保各部件的装配关系完全符合机械设计规范，不存在结构干涉问题。材质与渲染处理上，针对不同部件的实际材质做了区分设置：千斤顶的主体金属壳体、柱塞杆、油缸内壁采用合金钢材质，调整金属材质的粗糙度、反射参数还原金属加工后的哑光金属质感，对油缸活塞杆的表面做了镀铬层的高光材质处理，模拟实际产品活塞杆光滑耐磨的表面特性；外部的摇臂护板、操作手柄部分做了蓝色烤漆材质设置，调整漆面的反光度与颗粒感还原工业漆面的真实质感；密封件、油路堵头等橡胶部件采用深色橡胶材质，调整材质的漫反射参数还原橡胶的哑光防滑特性，最终渲染效果能够清晰区分不同功能部件，直观展现产品的结构层次。结构设计上完整保留了液压千斤顶的核心功能结构：包括手动压杆的铰接支点结构，确保杠杆施力的力臂比例符合手动操作的省力需求；高低压油腔的分隔结构与单向阀安装位，还原液压传动的油路逻辑；顶升柱塞的限位结构，防止顶升过程中柱塞脱出油缸；底部的支撑底座做了加宽防滑的结构处理，保证顶升作业时的支撑稳定性；顶部的顶升托头做了弧度适配设计，能够贴合车辆底盘的支撑点位，避免顶升过程中出现滑脱风险。设计过程中最初尝试了布局模式进行骨架建模，通过顶层骨架控制整体尺寸与各部件的位置关系，在建模过程中针对上下部件的运动配合关系做了多次调整，过程中曾出现部分运动配合的约束问题，后续调整了铰接部件的约束参考，最终完成的模型完整还原了手动液压千斤顶的结构形态，能够直观展现这类小型液压工具的工作原理与结构组成，可作为液压传动教学、车载工具结构参考的三维素材使用。
