交错轴传动蜗轮蜗杆啮合装配结构

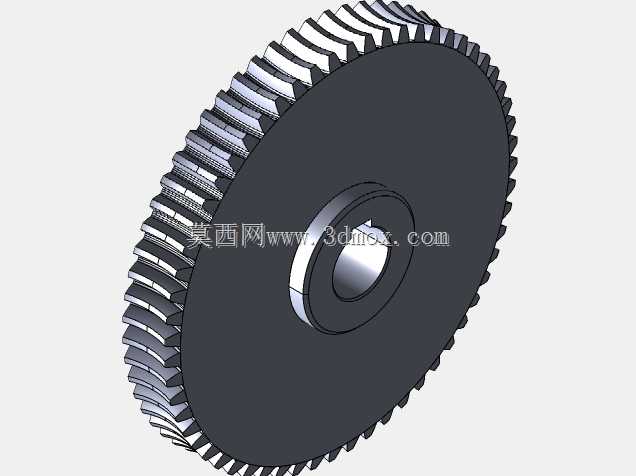

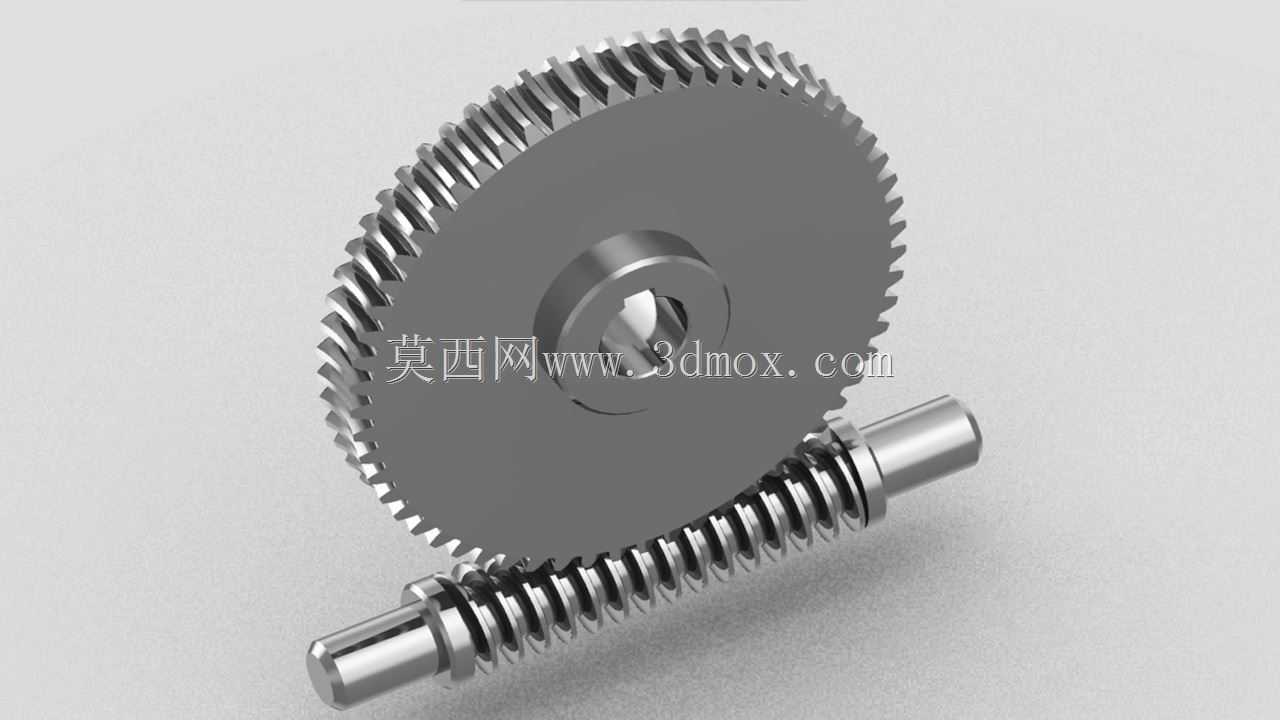

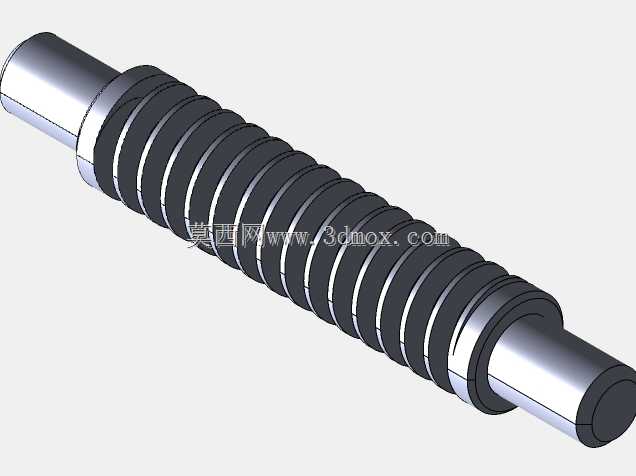

这套蜗轮蜗杆啮合结构，核心解决空间交错轴之间的大传动比动力传递需求，常见于自动化输送线的分度驱动、机床进给机构的减速单元、小型起重设备的自锁传动段，以及精密仪器的微调机构中，区别于平行轴齿轮传动，它能在单级啮合下实现10-80的传动比，同时反向自锁的特性可以避免负载端倒转引发的设备故障，在需要断电锁止的垂直升降类工位应用十分普遍。从结构设计逻辑来看，蜗杆采用阿基米德齿形加工，齿面导程角匹配蜗轮的螺旋角，保证啮合时齿面为线接触而非点接触，降低局部接触应力提升耐磨寿命；蜗轮的轮芯与齿圈可采用分体式设计，齿圈选用耐磨锡青铜材质适配钢质蜗杆的高速滑动摩擦，轮芯采用铸铁或结构钢降低整体材料成本，中心的键槽结构严格对应传动轴的配合公差，保证扭矩传递无间隙。安装边界上，蜗杆的两端轴颈预留了轴承安装位，可适配深沟球轴承或角接触轴承承受径向与轴向载荷，轴端的台阶结构用于轴承内圈的轴向定位；蜗轮的中心孔尺寸与配合轴径采用H7/k6的过渡配合，端面的定位凸台保证安装时与轴的同轴度，啮合侧隙控制在0.02-0.05mm区间，既避免卡滞又能控制回程误差，满足精密传动的精度要求。实际选型应用时，要注意蜗杆的输入转速上限，齿面滑动速度过高会引发润滑失效加剧磨损，低速重载场景下需采用脂润滑填充啮合间隙，高速工况则要配套喷油润滑结构带走摩擦热量；装配时需调整两轴的中心距误差，保证齿面接触斑点沿齿高、齿长方向分布在合理区间，避免偏载导致的早期断齿失效。这套结构的三维建模过程中，齿面的螺旋线生成是核心难点，需要严格按照齿形参数扫掠生成实体，装配时添加齿轮啮合约束模拟真实传动关系，可直接用于后续的机构运动仿真，验证传动过程中的干涉情况与传动比准确性，为后续的工程图输出、零件加工提供完整的三维数据支撑，也能直接导入虚拟样机环境做整机的动力学分析，提前预判传动环节的载荷波动问题。
