传动比15反向同步行星齿轮托架机构

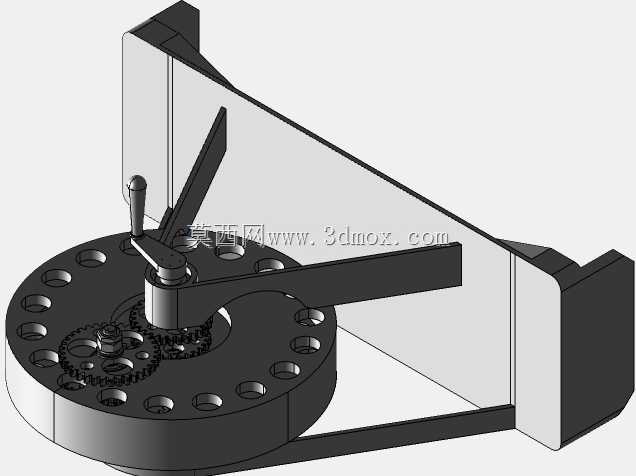

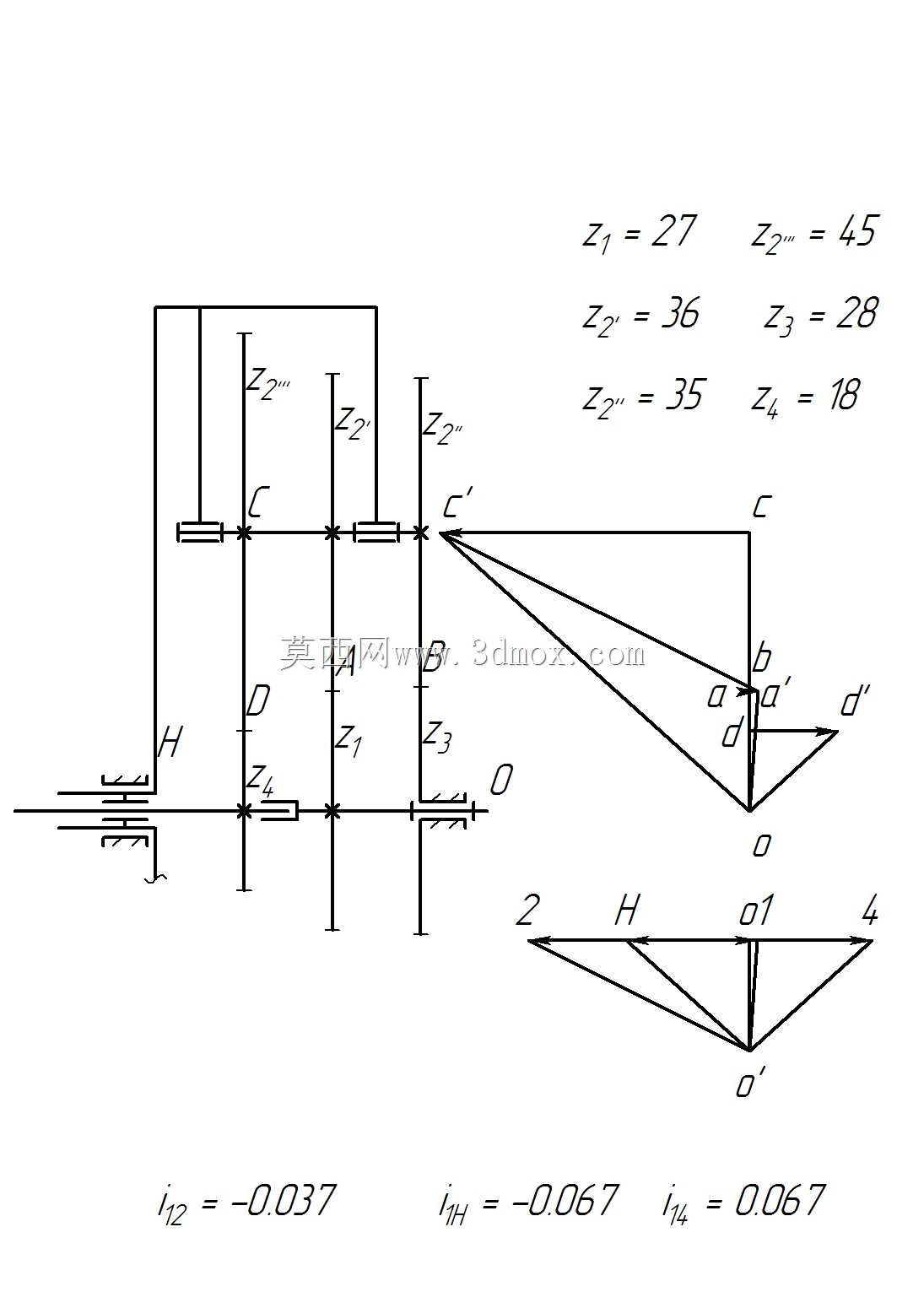

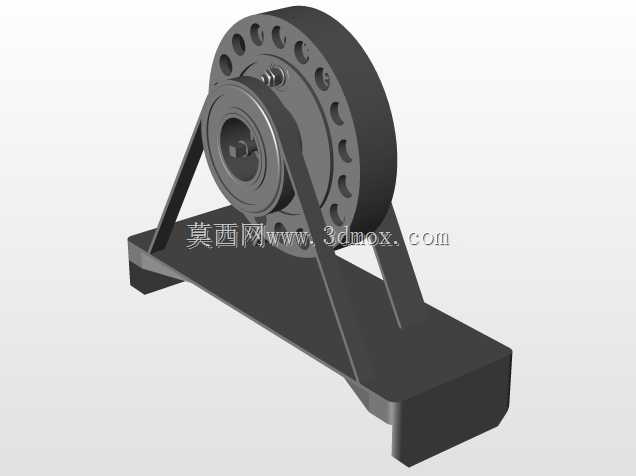

这套行星齿轮机构的核心设计目标是实现托架与中心轮的反向同步旋转，通过轮系齿数的精准匹配达成15的固定传动比，反向传动比对应为0.067，可满足特定传动场景下的输入输出转速匹配需求。从实际应用场景来看，这类定轮齿数组合的行星轮系常被用于教学演示场景，帮助机械相关从业者直观理解行星轮系的传动逻辑，也可作为小型计数装置、分度机构的核心传动单元，在需要同轴反向同步输出的轻载传动工位中适配使用。设计过程中首先围绕传动比要求完成齿数分配，中心轮、行星轮与内齿圈的齿数经过严格计算，确保托架转动时中心轮可按照固定传动比反向同步转动，避免出现传动干涉或转速偏差。轮系整体采用同轴布局，行星轮通过销轴安装在托架上，托架的支撑臂采用对称三角结构，保证转动过程中受力均匀，减少运转时的径向窜动。安装边界方面，轮系主体的圆形安装盘外缘均匀布置了一圈安装孔，可通过螺栓直接固定在安装基座上，下方的支架结构预留了足够的安装操作空间，输入轴端的尺寸适配常规的联轴器连接需求，不需要额外做轴径改造即可与常规驱动部件对接。功能特性上，这套轮系相比普通定轴轮系结构更紧凑，同轴输出的形式可减少传动链的空间占用，反向同步的传动特性可省去额外的换向齿轮组，降低整体传动结构的复杂度。设计时特意将行星轮的啮合位置做了错位校验，确保多组行星轮同时啮合时载荷均匀分布，避免单齿受力过大导致的磨损加剧，托架的转动间隙控制在常规传动允许的公差范围内，可满足教学演示与轻载传动的精度要求。外形上整体轮系外露展示，可清晰观察到每一级齿轮的啮合状态，支架采用稳定的三角支撑结构，运转时整体晃动量极小，不需要额外增加辅助支撑结构即可稳定运行。
