德标多规格扭簧系列结构设计

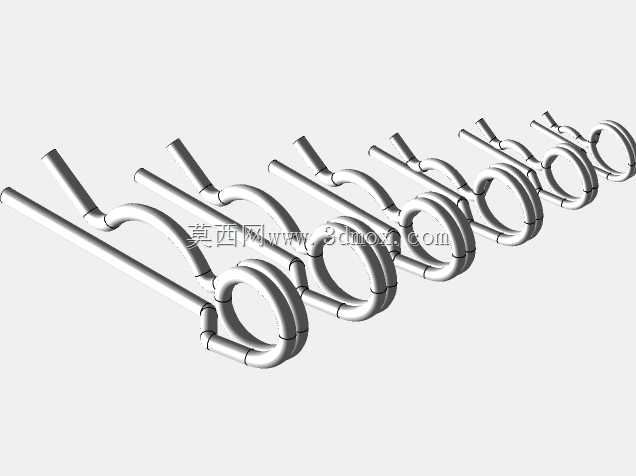

本次呈现的是适配德国标准11024的系列扭簧结构，这类弹性元件在工业场景中覆盖极广，小到低压电器的触点复位、办公设备的翻盖回弹，大到工业夹具的夹持力提供、园林工具的操作回位，都能见到同结构扭簧的身影。不同于普通压簧仅提供轴向弹力，扭簧的核心作用是通过簧圈的扭转变形储存并释放扭转力矩，所有设计逻辑都围绕扭力输出的稳定性、安装后的抗疲劳性展开。从结构上看，该系列扭簧采用单圈缠绕主体搭配直臂端的设计，不同规格的簧圈直径、线径、臂长依次递增，覆盖了常用的扭力输出区间，设计时首先要确认的是安装空间的边界：簧圈的内径需要匹配安装芯轴的直径，预留合理的装配间隙避免工作时簧圈与芯轴发生卡滞，直臂端的长度与弯折角度则要完全适配被驱动部件的卡槽位置，保证安装后扭臂不会出现额外的附加应力。很多新手工程师选型扭簧时容易忽略安装预扭角的设置，实际上这类标准扭簧在装配时必须预留初始扭转角度，一方面可以消除扭臂与安装槽的装配间隙，避免设备启动瞬间出现空程异响，另一方面能让簧圈始终处于合理的应力区间，延长循环使用寿命。该系列扭簧的簧圈采用等节距缠绕设计，工作时各圈的变形量均匀分布，不会出现局部应力集中的问题，直臂端的末端做了平直处理，不需要额外加工就能直接卡入对应部件的定位槽中，减少了二次加工的工序。在实际设备调试中，这类扭簧的扭力输出与线径、簧圈中径、有效圈数直接相关，同系列不同规格的参数梯度设置合理，设计人员可以根据所需的复位力矩直接选型，不需要重新从零开始计算参数绘制模型，能大幅缩短结构设计的周期。需要注意的是，扭簧的旋向必须匹配安装后的扭转方向，避免工作时簧圈出现松脱的问题，该系列包含了不同旋向的对应规格，能覆盖绝大多数常规安装场景的需求。
