2.13英寸柔性黑色电子墨水显示屏结构

做嵌入式终端、低功耗手持设备结构设计的工程师，大多接触过电子墨水显示模组的选型与结构适配，这类靠环境光反射成像的显示部件，不需要持续背光供电，只有画面刷新瞬间产生功耗，在户外可读、长续航类设备里的适配优先级一直很高。这次的2.13英寸柔性黑色电子墨水屏，和常规硬质玻璃基底的墨水屏不同，基底采用柔性材质制作，能承受一定幅度的弯曲形变，适配曲面安装、薄型折叠结构的设备外壳，不会像硬质屏那样在曲面贴合时出现边角翘起、基底碎裂的问题。

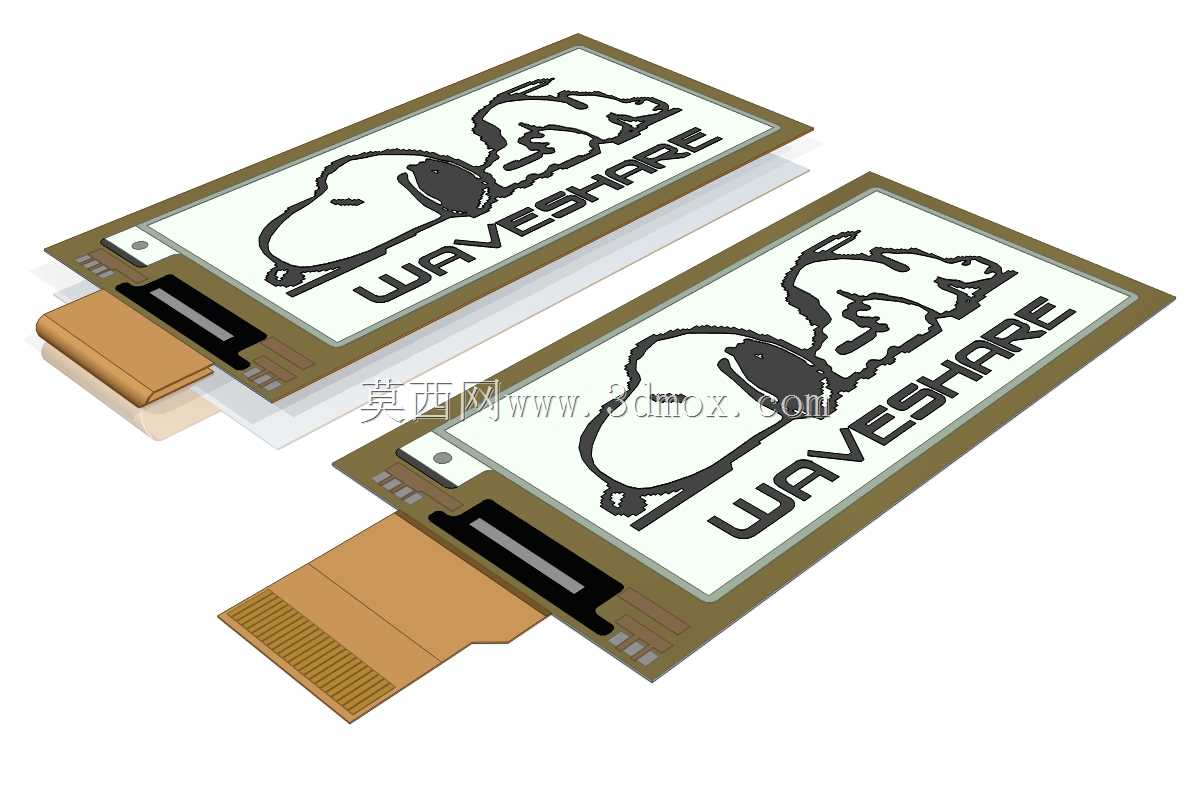

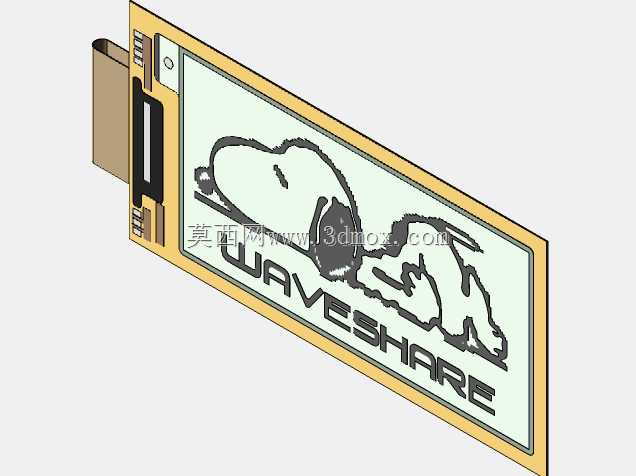

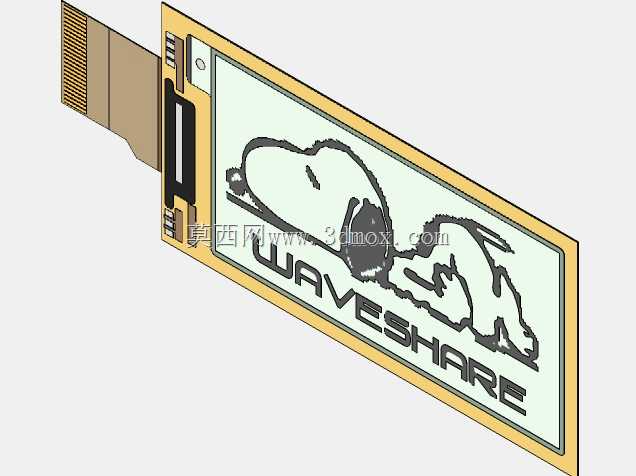

从实际安装适配的角度看，这款屏提供了两种不同的安装固定样式，分别对应折叠结构内装、平面贴合安装两种场景，做结构设计时可以根据设备内部的堆叠空间选择对应的固定方式。屏体本身的厚度控制得很薄，搭配引出的柔性FPC排线，在空间局促的穿戴设备、便携检测终端内部走线时，能顺着壳体内部的筋位弧度排布，不会像硬质排线那样占用额外的避让空间，也能避免设备组装、轻微跌落时排线受应力断裂的问题。

设计建模时需要重点注意几个边界尺寸：首先是屏体显示区域的黑边宽度，做外壳视窗开口时要预留足够的贴合余量，避免视窗偏位漏出屏体边缘的布线区域；其次是FPC排线的弯折半径，柔性排线虽然可以弯曲，但不能小于规定的最小弯折半径，否则会折断内部的走线，建模时要给排线预留足够的弯折空间，不能让排线在装配后处于被强行拉扯、对折的状态；另外两种安装样式的固定孔位、贴合区域的尺寸有细微差异，做壳体定位柱、背胶贴合区域的结构时，要对应选定的安装样式预留位置，避免出现装配干涉。

这类柔性墨水屏的实际应用场景很广，除了常见的电子价签、电子书阅读器，还能用到智能工牌、便携环境检测终端、户外手持巡检设备、可穿戴健康监测设备上，甚至可以嵌入到曲面的设备外壳表面，做状态信息显示。和常规LCD、OLED屏相比，它在阳光直射下不会出现反光看不清内容的问题，断电后画面还能持续保留，不需要持续供电维持显示内容，对于需要长时间显示固定信息、对续航要求极高的设备来说，能大幅降低整机的功耗水平。建模过程中还要注意屏体表面的防护结构，柔性屏的表面虽然有一定的抗形变能力，但尖锐物体刮擦还是会损坏显示层，做外壳视窗位置的结构时，可以预留透明防护片的安装槽，或者在屏体周边做略高于屏面的防护筋，避免装配、使用过程中屏面被硬物刮蹭损伤。
