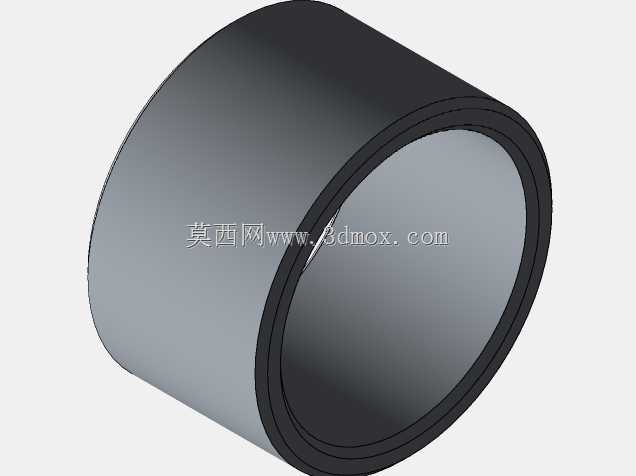

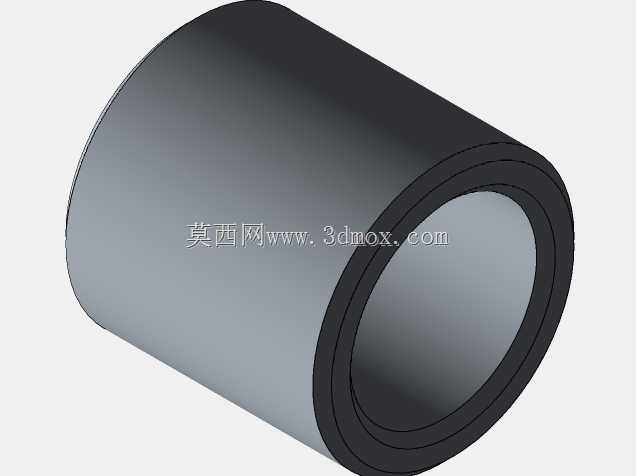

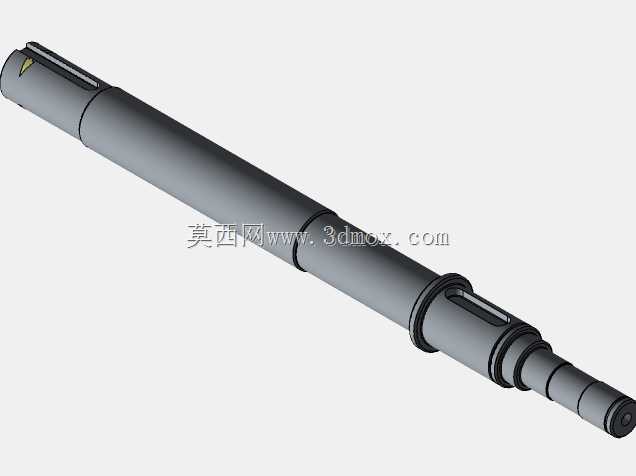

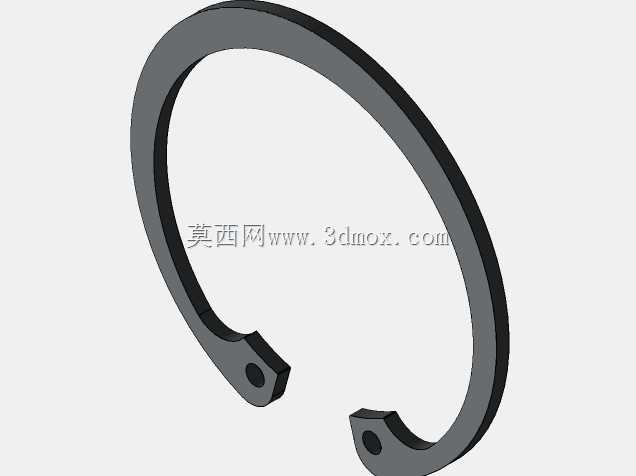

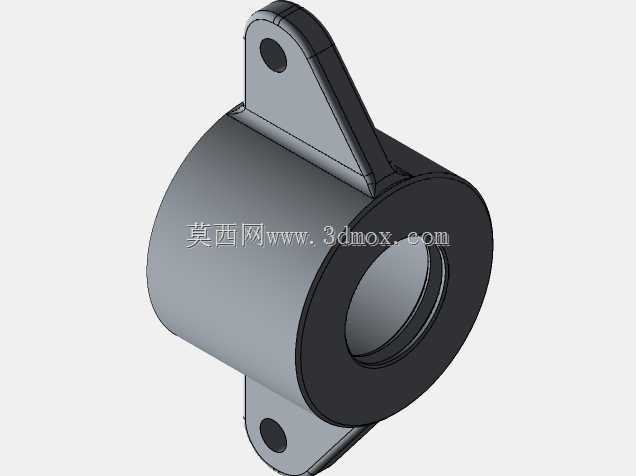

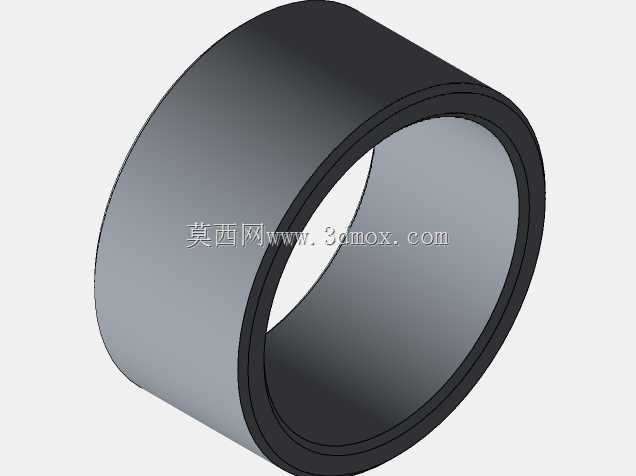

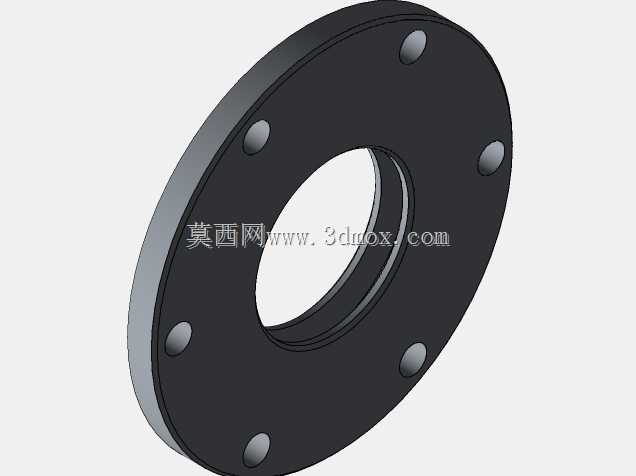

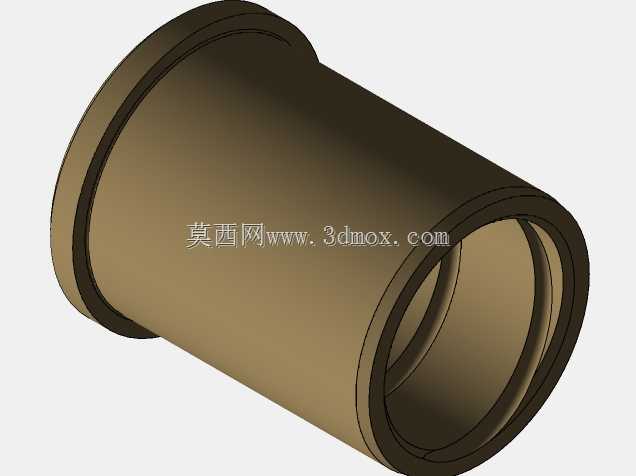

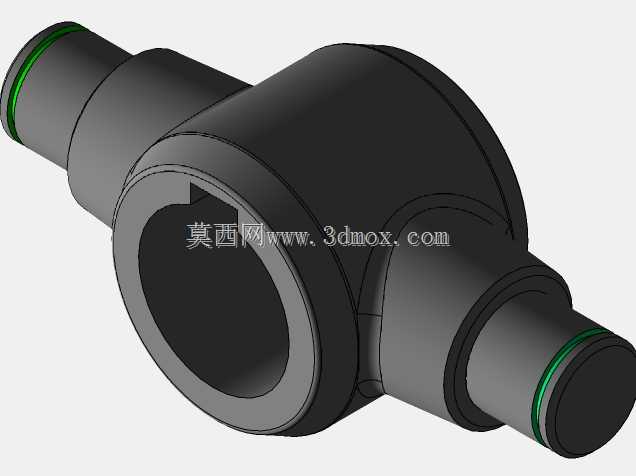

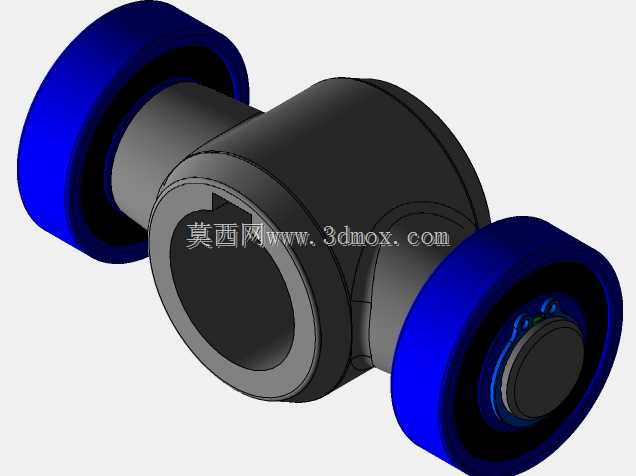

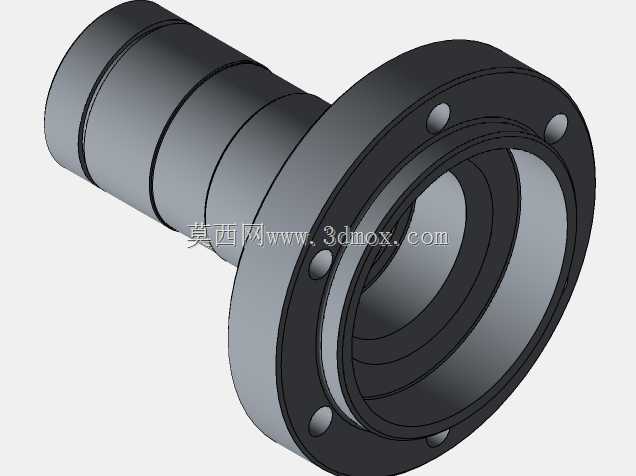

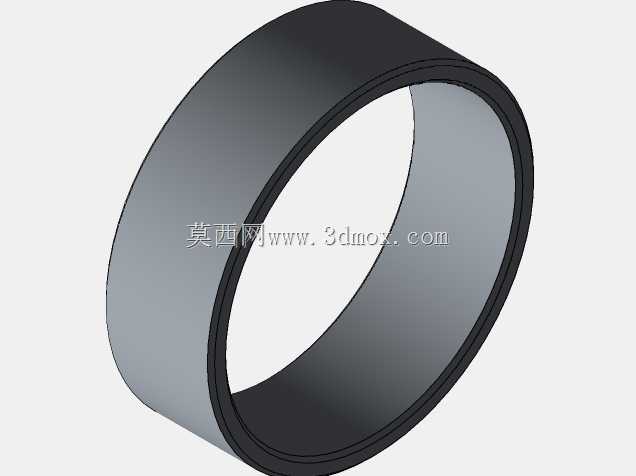

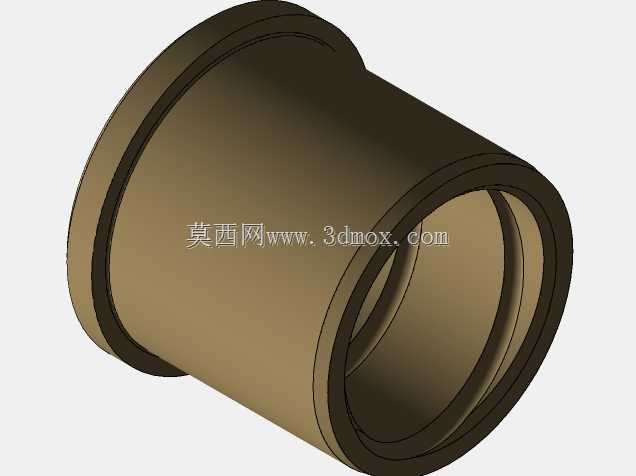

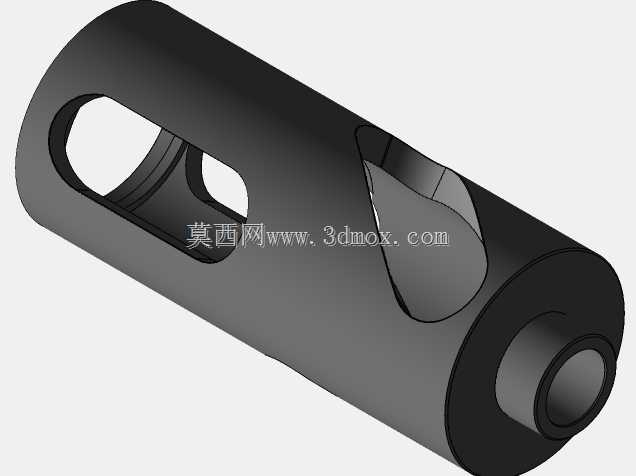

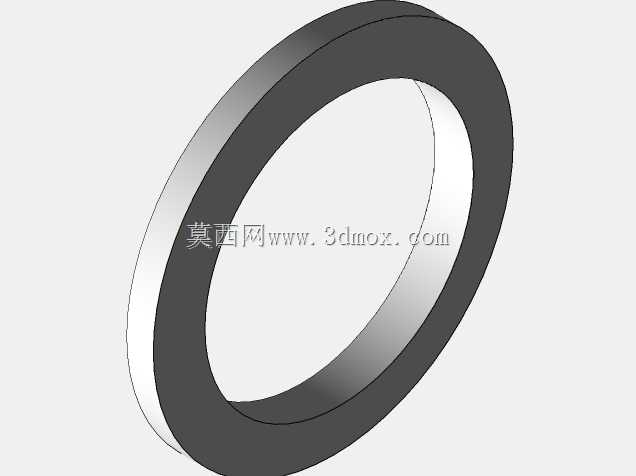

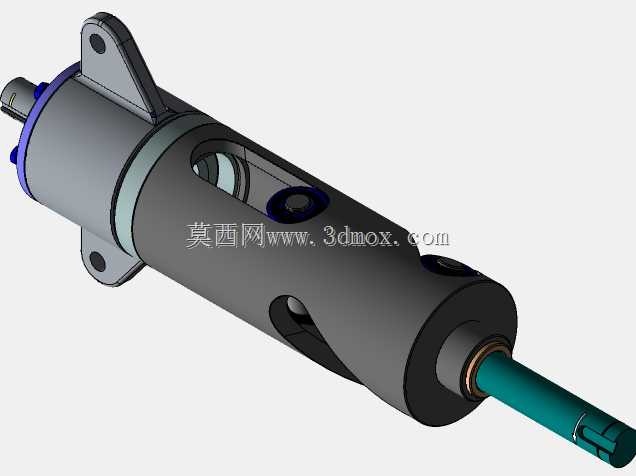

这类轴载施加装置主要应用于传动部件试验室、动力输出组件耐久测试台架场景,核心作用是为被测旋转轴系提供可控的轴向与扭转载荷输入,模拟实际工况下轴系承受的复合受力状态,获取轴系在额定载荷下的形变、磨损、寿命等关键性能参数,避免台架测试与实际工况载荷脱节导致的部件失效风险。从结构设计逻辑来看,装置采用筒式集成布局,将载荷生成、传递、导向结构全部整合在圆柱壳体内,输入端通过带定位销孔的法兰盘与测试台架固定端连接,法兰端面上均匀布置的紧固孔可适配不同安装孔位的台架基座,安装法兰伸出的两个定位耳片带沉头安装孔,可实现装置的快速定位锁止,避免加载过程中装置自身出现偏转位移。输出端的加载杆做了表面硬化处理,杆身与端盖处的导向套采用间隙配合,导向套内置耐磨衬套,既可以保证加载杆轴向移动的直线度,又能承受加载过程中产生的径向偏载,避免杆身出现卡滞。装置内部集成了扭矩传递与轴向位移补偿结构,侧面开设的观察窗口可直接观察内部载荷传递组件的运行状态,方便测试过程中检查组件磨损情况,无需整体拆解装置即可完成日常运维检查。设计过程中重点控制了装置的轴向安装尺寸,整体筒身外径控制在适配常规台架安装空间的范围内,输出杆的伸出行程预留了足够的位移余量,可满足不同规格轴系的加载位移需求,加载端的连接头采用快换式结构,可根据被测轴的轴端形式更换适配的连接接头,无需改动主体结构即可适配多规格测试件。在载荷传递路径设计上,输入端的扭矩通过内部花键副传递至加载腔,轴向载荷通过端侧的施力组件传递至输出杆,两种载荷在输出端复合后作用于被测轴,花键副采用大模数渐开线花键,可承受大扭矩冲击载荷,同时花键配合处预留了轴向窜动间隙,不会对轴向加载的位移量产生干涉。装置的所有外露配合面都做了防锈处理,连接缝隙处设置了密封挡圈,可避免测试环境中的粉尘、切削液进入内部腔体,延长内部传动组件的维护周期,适配车间试验室多粉尘、多油污的使用环境。
