木质外壳特沃龙卷风桌面级3D打印设备

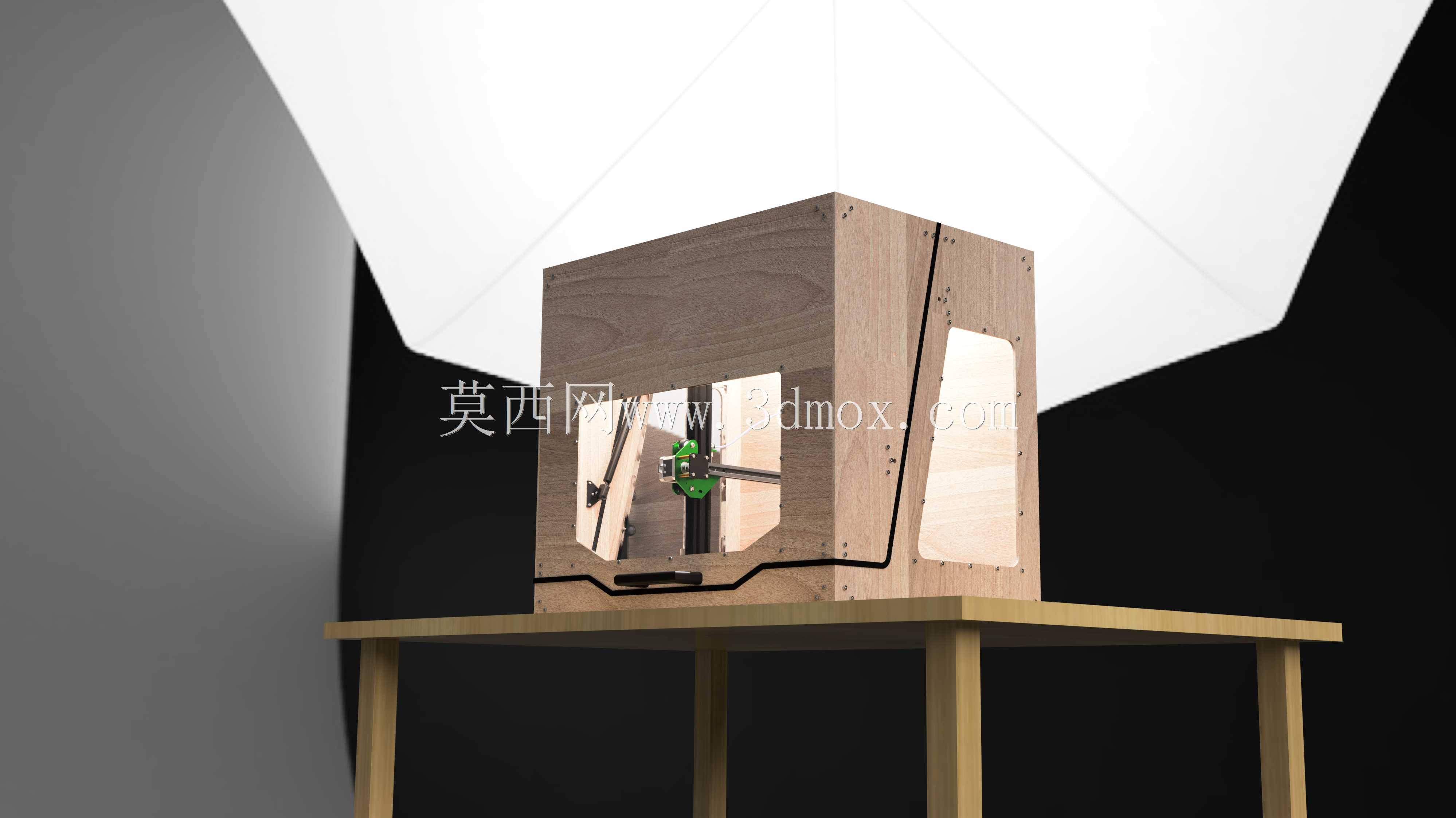

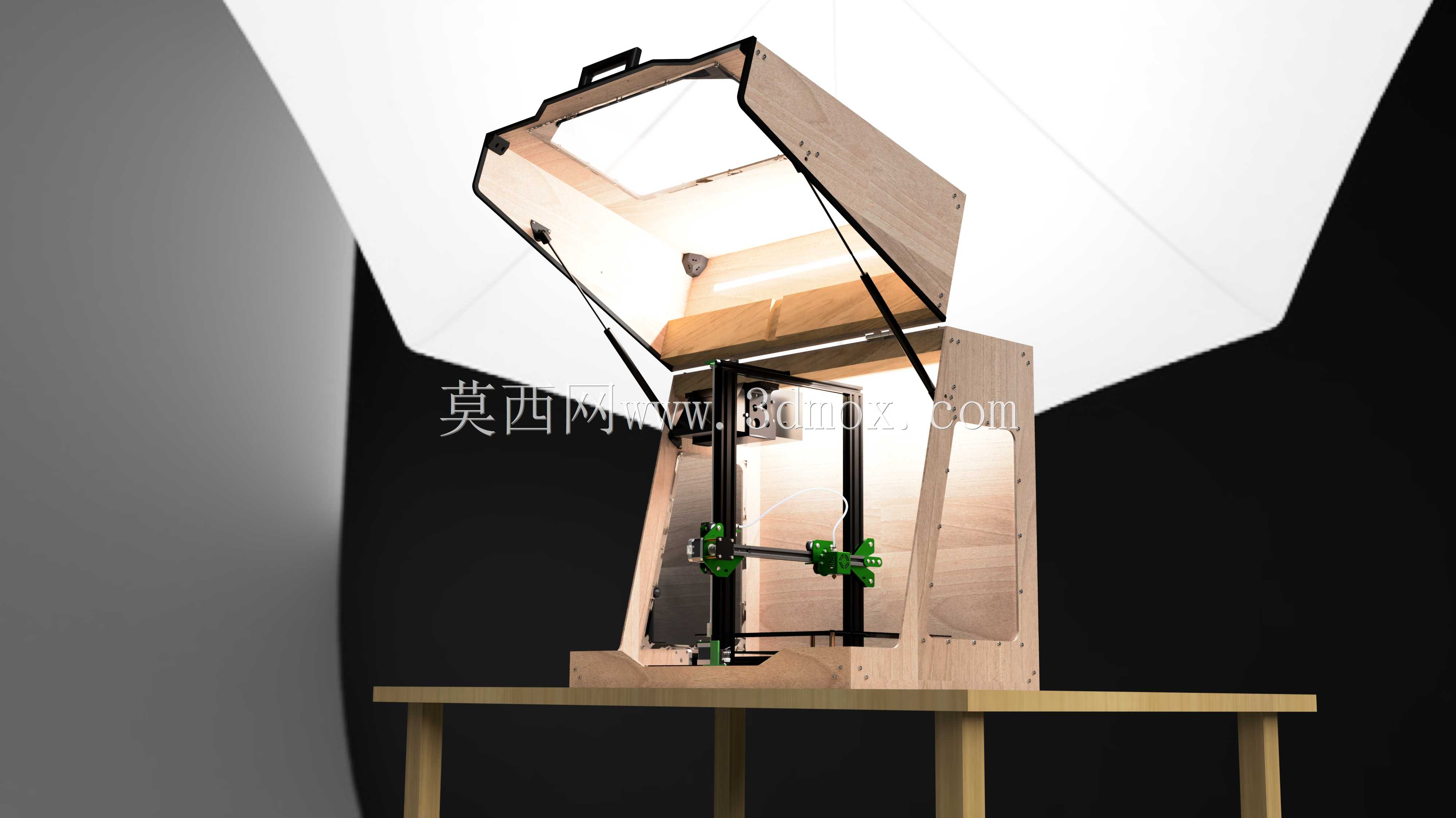

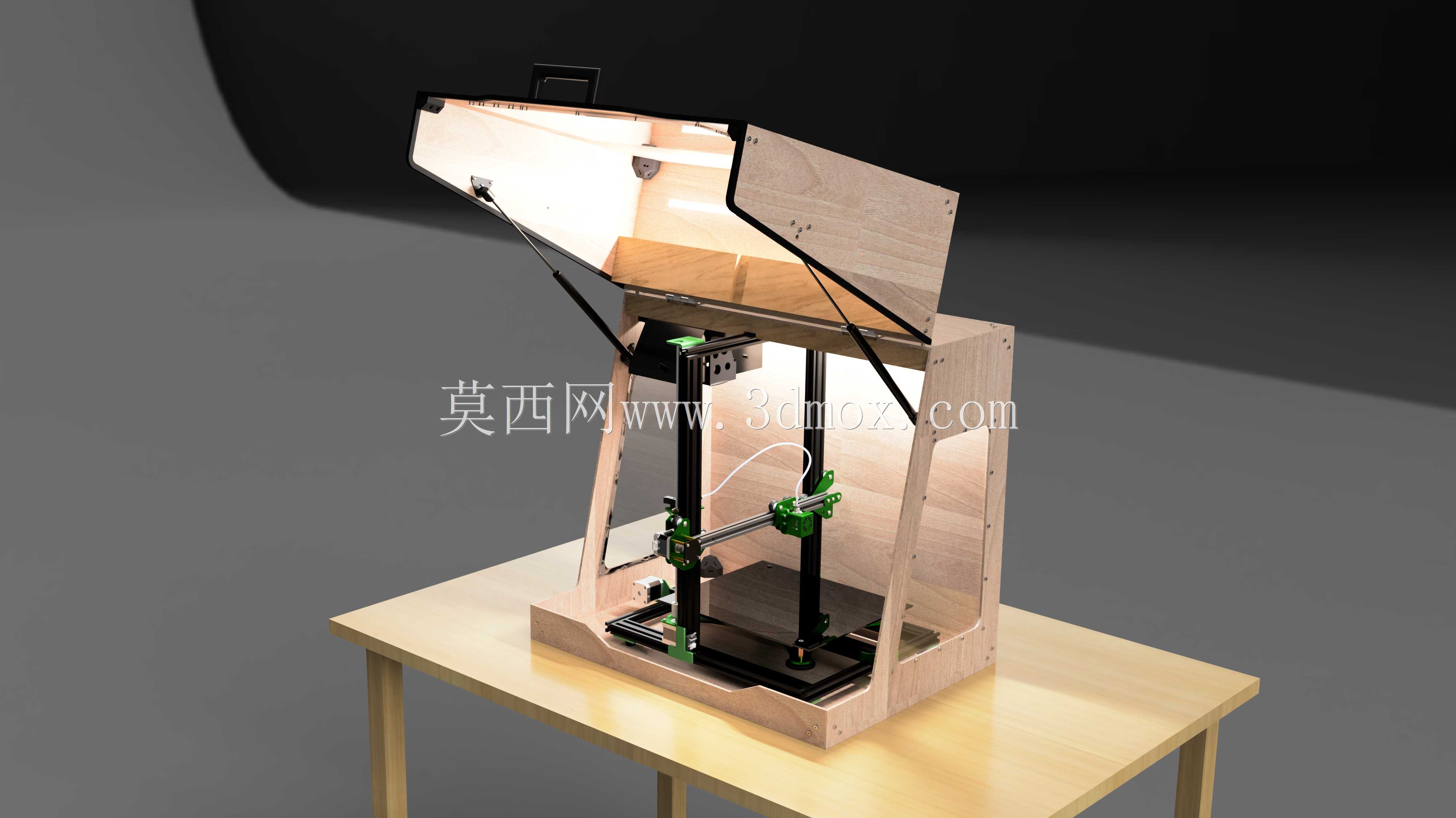

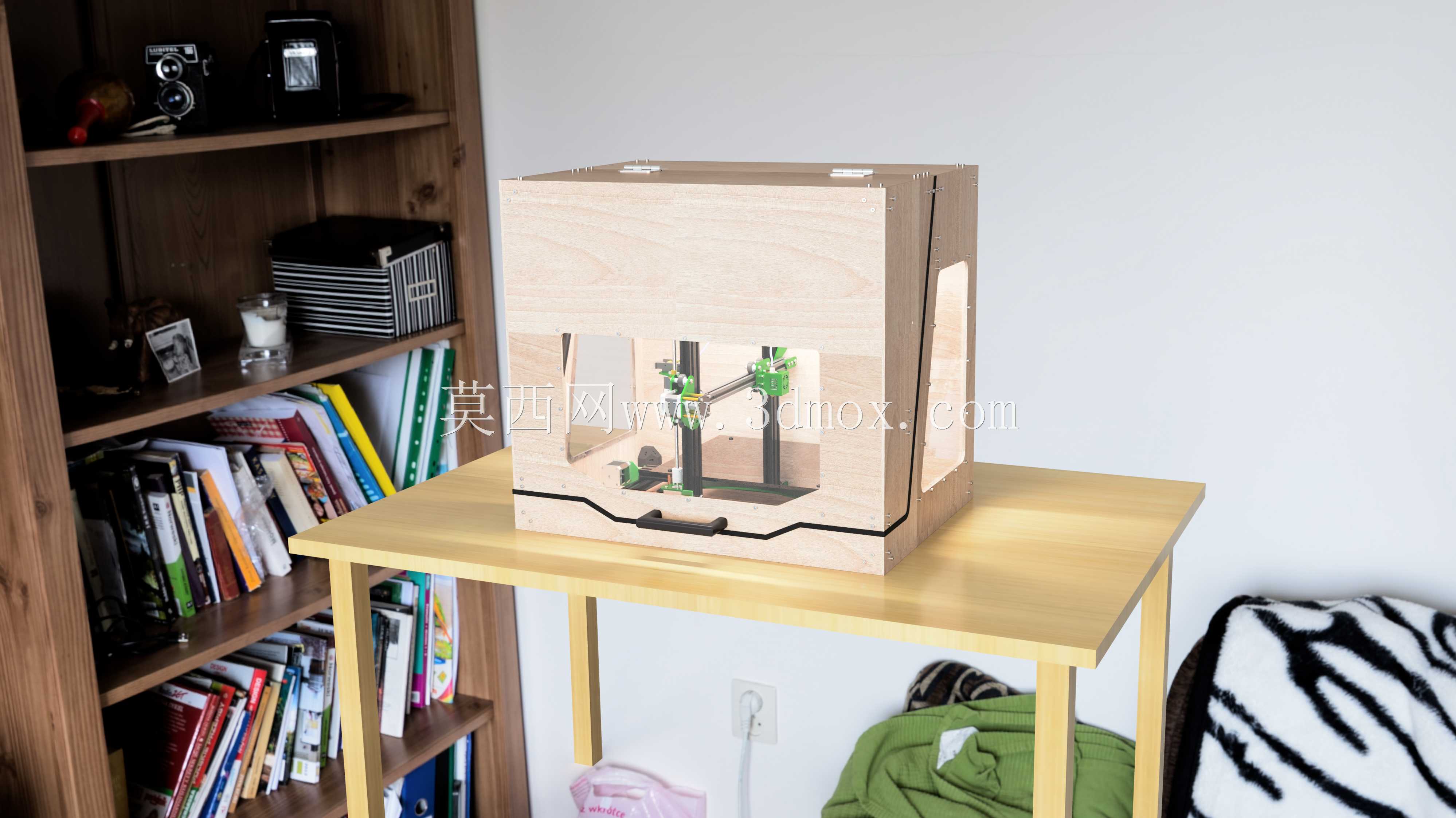

这款桌面级FDM打印设备的设计，最初是面向个人创客、小型工作室的小尺寸零件快速打样场景，区别于工业级打印设备的厚重金属封闭结构，它采用多层胶合板作为外框主体材料，既控制了整机自重，也能在打印过程中形成相对封闭的腔体，减少环境气流对PLA、ABS等耗材熔融成型的干扰，避免打印件出现翘边、层间粘接不牢的问题。从结构布局来看，它采用了经典的笛卡尔运动架构，Z轴采用双光杆垂直导向搭配丝杆传动的方案，打印平台沿Z轴做垂直升降运动，X轴组件搭载挤出头沿横梁做横向移动，Y轴运动集成在上翻盖的开合结构里，上翻式的舱门设计通过气撑杆实现任意角度悬停，既方便操作人员取放打印件、更换耗材、调试喷头与平台的水平度，也能在打印过程中闭合舱门维持舱内温度稳定，同时上盖内侧预留了照明模块的安装位，可清晰观察打印进程。整机的安装边界适配常规家用书桌、工作室工作台的台面尺寸，底部支撑脚做了防滑减震处理，不会因为运动部件的往复移动出现整机移位的问题，外框的拼接处采用了定位槽加紧固件的连接方式，既保证了框架的结构刚性，减少运动过程中的共振，也方便后期拆解维护、更换运动组件。在功能设计上，它的挤出组件采用了近端挤出结构，对柔性耗材的输送稳定性更好，打印平台采用了调平弹簧加锁紧螺母的手动调平结构，配合耐高温的平台贴面，能保证首层耗材的粘接可靠性，框架内部预留了控制板、电源模块的独立安装仓，和打印运动区域做了物理分隔，避免打印过程中脱落的耗材碎屑掉落到电路部分引发故障，走线全部沿框架内侧的线槽布置，不会和运动部件产生干涉。这类设备实际使用中，可覆盖手办模型制作、非标小零件打样、教学实训演示、创意产品原型验证等多个场景，木质外框的设计相比金属框架设备，加工门槛更低，个人制作者也可根据图纸自行裁切板材组装，运动部件的选型全部采用通用标准件，后期更换配件的成本更低，双Z轴的传动设计也能避免长周期打印过程中平台出现倾斜，保证大尺寸打印件的成型精度，上翻盖的开合角度经过反复验证，完全打开后不会遮挡操作人员的操作空间，闭合后舱体的缝隙也做了错位遮挡，能减少舱内热量的流失，打印ABS这类对环境温度敏感的耗材时，成型质量比开放式结构的桌面打印机更稳定。
