3D打印机BTT TFT24触控操作屏结构

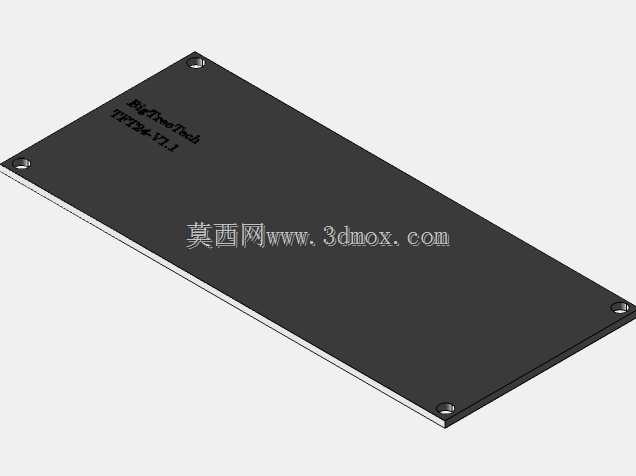

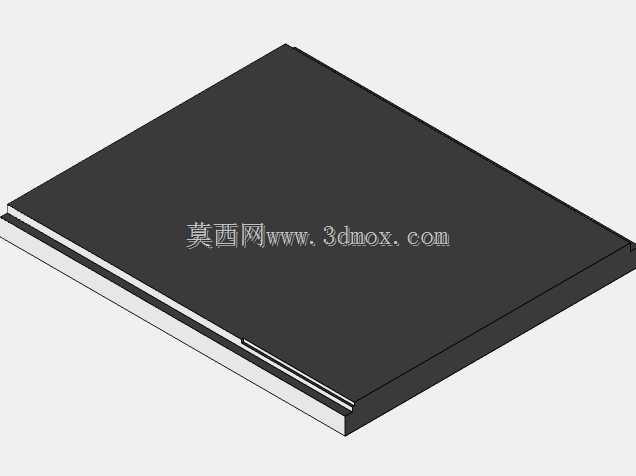

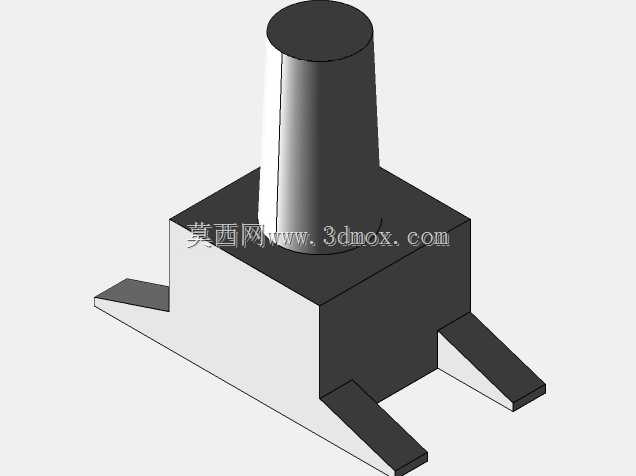

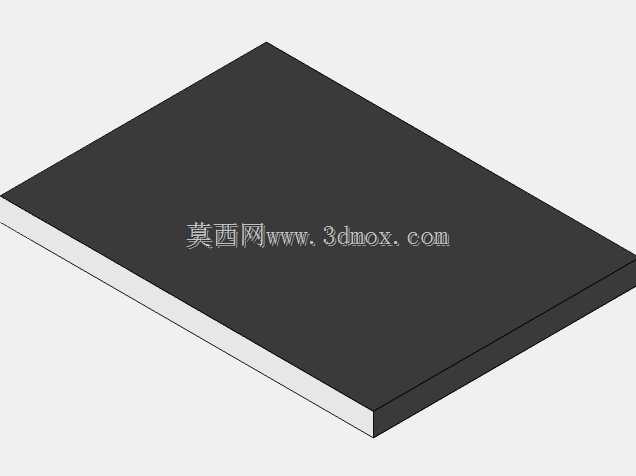

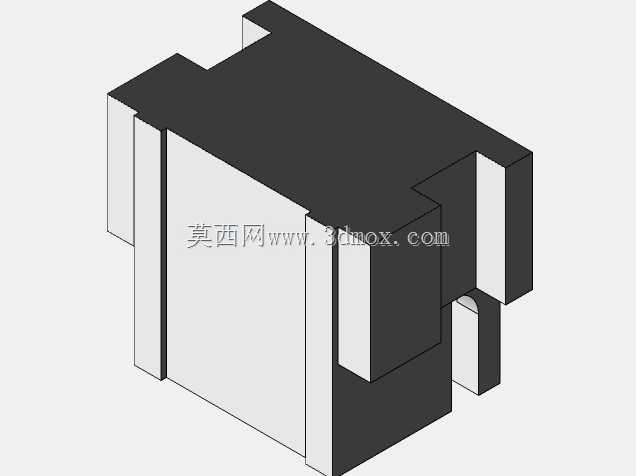

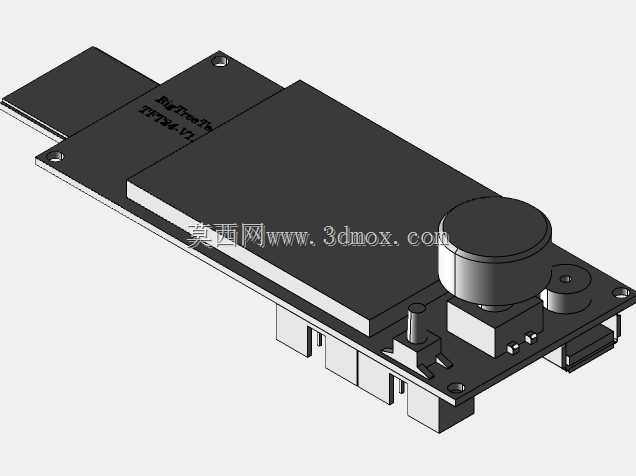

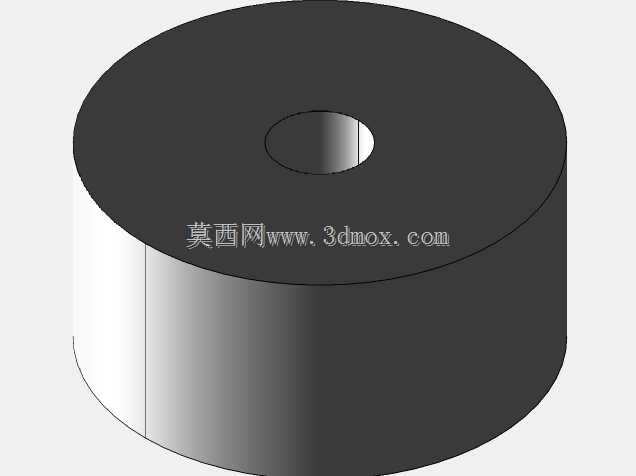

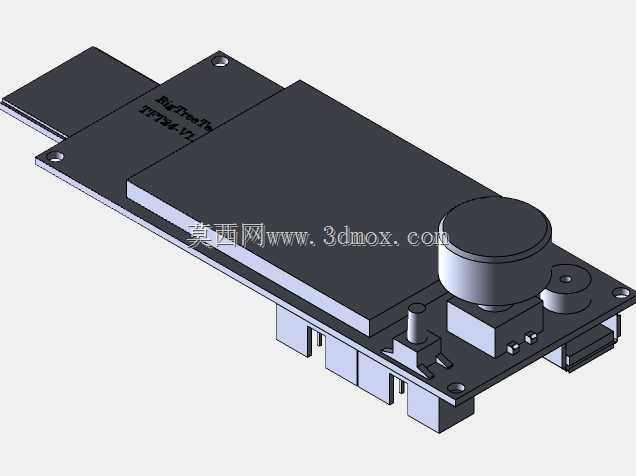

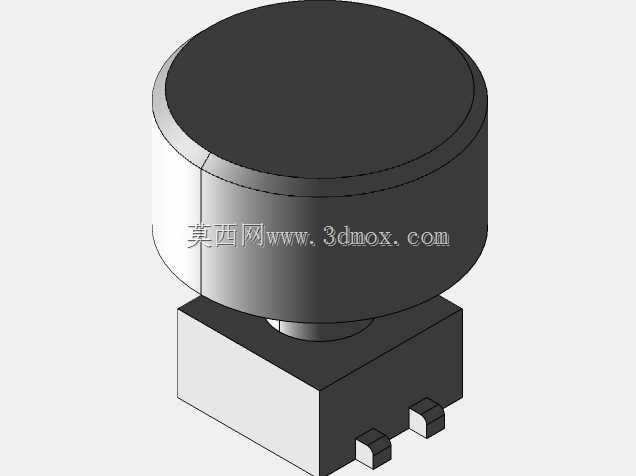

在桌面级FDM3D打印机的整机结构布局中，人机交互端的安装位置与结构适配性，直接影响日常操作的便捷度与整机外观的规整度。这款触控操作屏的结构设计，完全围绕桌面级设备的前置安装场景展开，整体采用薄型板载布局，将触控显示区域、实体调节旋钮、功能按键与主控连接接口整合在同一块PCB基板上，最大程度压缩了模块的整体厚度，适配多数封闭式、半开放式3D打印机的前面板内嵌安装需求。从实际使用场景来看，该模块承担着设备运行参数调整、打印进度查看、温度阈值设定、功能选项切换的核心交互作用，板载的旋转编码器旋钮搭配侧边功能按键，可在触控操作之外提供盲操作的物理反馈，避免打印过程中沾有耗材碎屑的手指触控失灵的问题，旋钮的凸起高度经过适配设计，既保证操作时的旋转行程手感，又不会突出前面板过多造成运输或使用过程中的磕碰损坏。设计过程中优先考虑了安装边界的兼容性，PCB板的固定孔位采用行业通用的间距标准，可直接适配多数市售3D打印机的前面板预留安装位，无需额外设计转接支架，板载的接插接口统一布置在基板后侧，走线方向朝向设备内部，避免前置走线外露影响外观，同时接口的引脚定义匹配主流3D打印机主控板的通讯协议，安装时只需对应引脚插接即可完成硬件连接。显示区域的覆盖范围经过合理规划，在有限的板载面积内最大化保留了可视区域，屏幕周边的黑边区域刚好容纳固定螺丝孔与周边元器件，不会造成面板空间的浪费，板载的存储芯片、通讯模块等元器件均布置在屏幕背面的基板区域，不占用正面安装空间，整体装配完成后前面板仅露出屏幕显示面、旋钮顶面与按键顶面，视觉效果简洁规整。在结构强度设计上，PCB基板采用标准厚度的玻纤板材，屏幕与基板之间通过缓冲泡棉贴合，既可以吸收设备运行过程中Y轴、Z轴移动产生的细微振动，避免屏幕连接松动，又能填充屏幕与前面板之间的装配间隙，防止灰尘进入设备内部。旋钮下方的编码器采用焊接加固设计，可承受日常频繁旋转、按压的操作力度，不会因长期使用出现焊点松脱的问题，侧边的功能按键采用轻触式设计，按压行程适中，触发反馈清晰，适配参数快速切换的操作需求。对于进行3D打印机整机结构设计、改装升级的从业者来说，该模块的结构数据可直接导入整机装配环境，提前预留安装槽位、走线空间与操作间隙，避免设计完成后出现安装干涉、操作空间不足的问题，也可基于该模块的安装尺寸自定义前面板的外观造型，在保证交互功能正常的前提下实现设备外观的个性化调整。
