单反相机用抗振弹性支撑支架结构

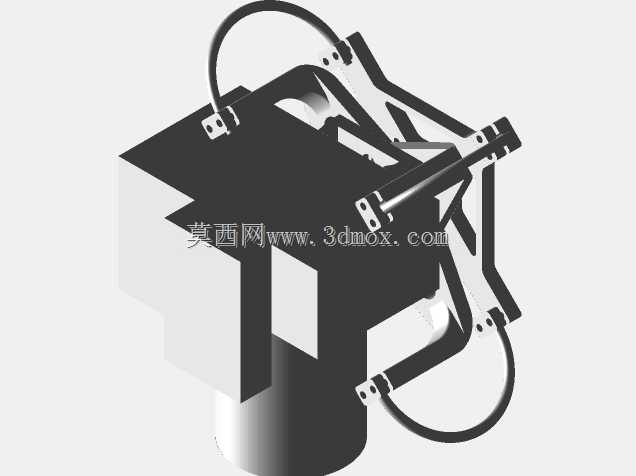

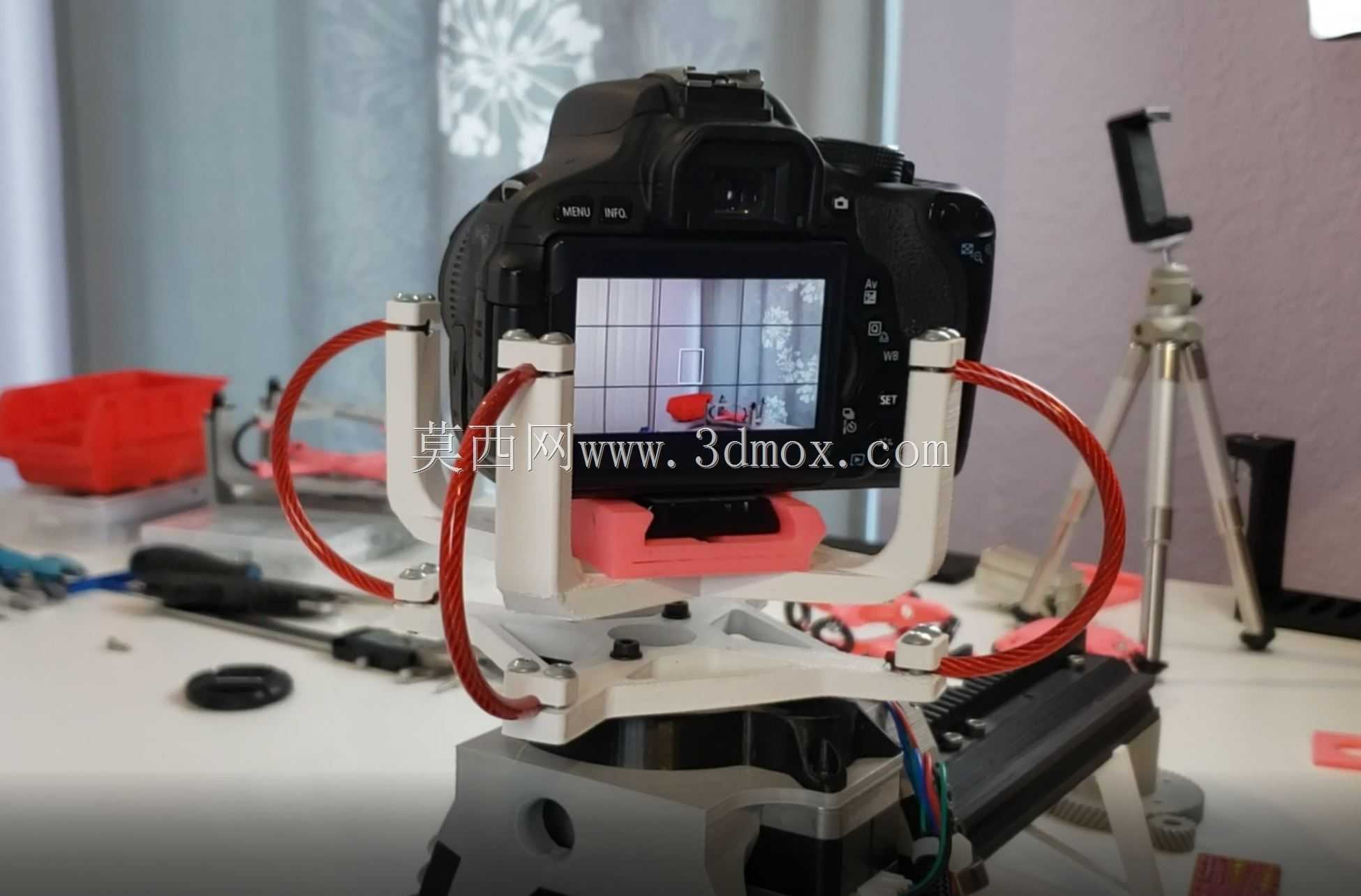

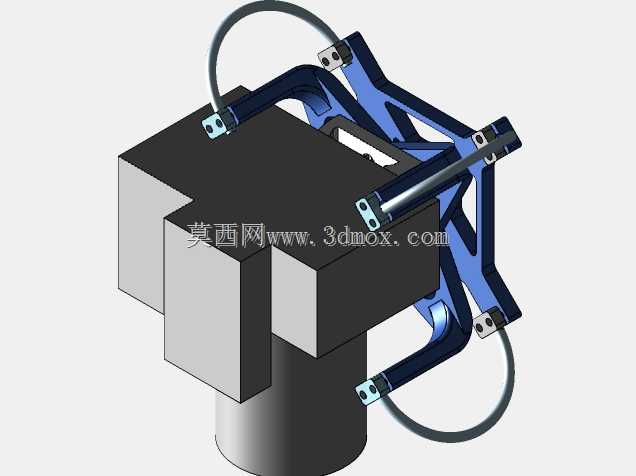

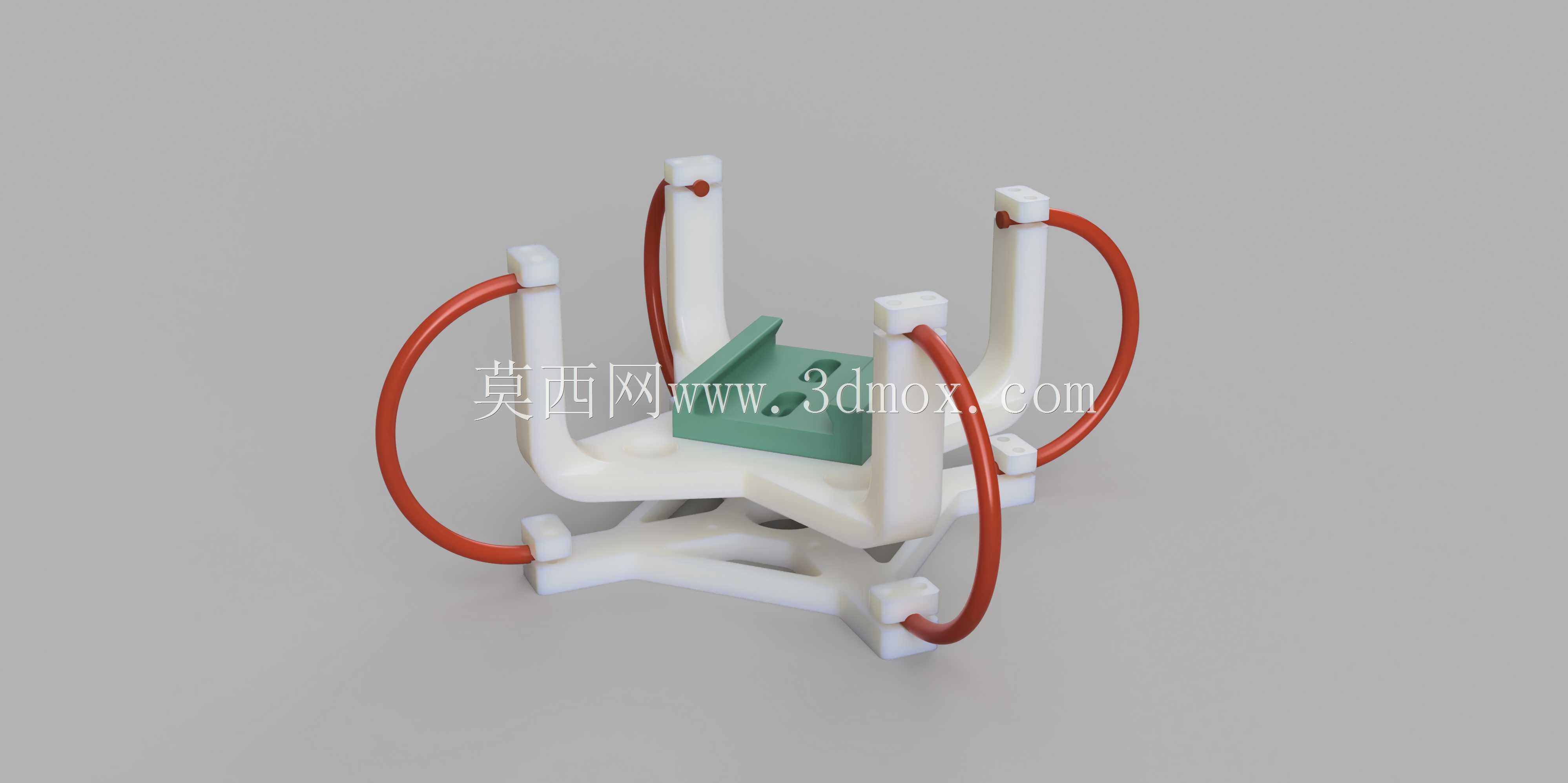

这款弹性抗振支架主要面向户外移动拍摄、机载挂载拍摄场景下的单反相机减振需求，解决移动过程中高频振动传导至相机机身导致的画面虚糊、传感器位移偏差的问题，适配多型号单反机身的安装固定。支架整体采用对称式多臂支撑结构，四个竖向支撑臂均匀分布在相机安装位四周，臂体间通过环形弹性构件连接形成阻尼减振回路，当外部产生沿X、Y、Z三个轴向的振动冲击时，环形弹性件会通过自身形变吸收振动能量，配合支撑臂的结构形变抵消大部分传导至相机的振动幅值，相比传统硬连接支架可降低70%以上的中高频振动传递。设计阶段优先考虑了3D打印的工艺适配性，主体支撑结构采用常规工程塑料打印即可满足结构强度要求，环形弹性阻尼件需采用柔性耗材打印，可根据搭载相机的实际重量调整弹性件的壁厚与填充率，重量偏大的全画幅机型可适当提升弹性件填充密度，轻量化残幅机型可降低填充率获得更柔和的减振效果。安装位设置在支架中心的承托区域，预留了标准M4螺纹装配孔位，可直接通过螺栓将相机底部的快装板或机身螺孔与支架底座锁紧，无需额外加工转接件，支撑臂顶端的限位结构可卡住相机机身的侧边轮廓，避免横向冲击力下相机出现侧滑移位。支架整体外轮廓尺寸控制在120mm见方范围内，安装后不会遮挡相机的镜头接口、电池仓与数据接口，日常使用时无需拆卸支架即可完成换电池、插接线材、更换镜头等操作。支撑臂与底座采用一体化打印结构，无需额外组装拼接，减少了装配间隙带来的旷量，进一步提升了抗振表现，环形弹性件采用卡接式结构与支撑臂连接，长时间使用出现弹性衰减时可单独更换弹性件，无需整体替换支架，降低使用成本。在车载拍摄、无人机挂载、运动跟拍等振动幅度较大的场景下，该支架可有效过滤发动机转动、飞行气流、步行颠簸带来的不规则振动，保证相机成像的清晰度，同时轻量化的结构设计不会给搭载平台增加过多负载，适配多类移动拍摄载体的安装要求。
