MT3608可调直流升压模块结构设计

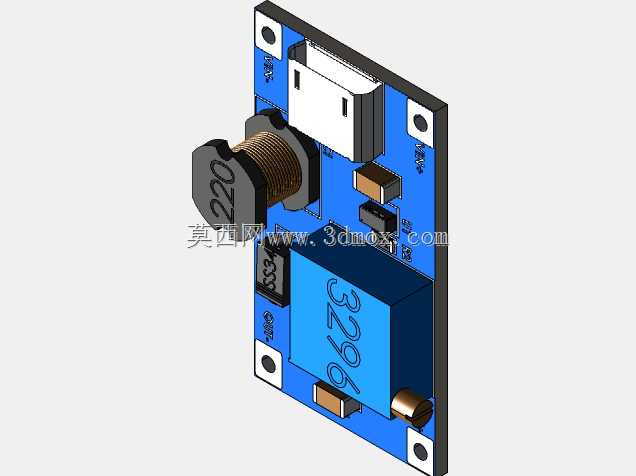

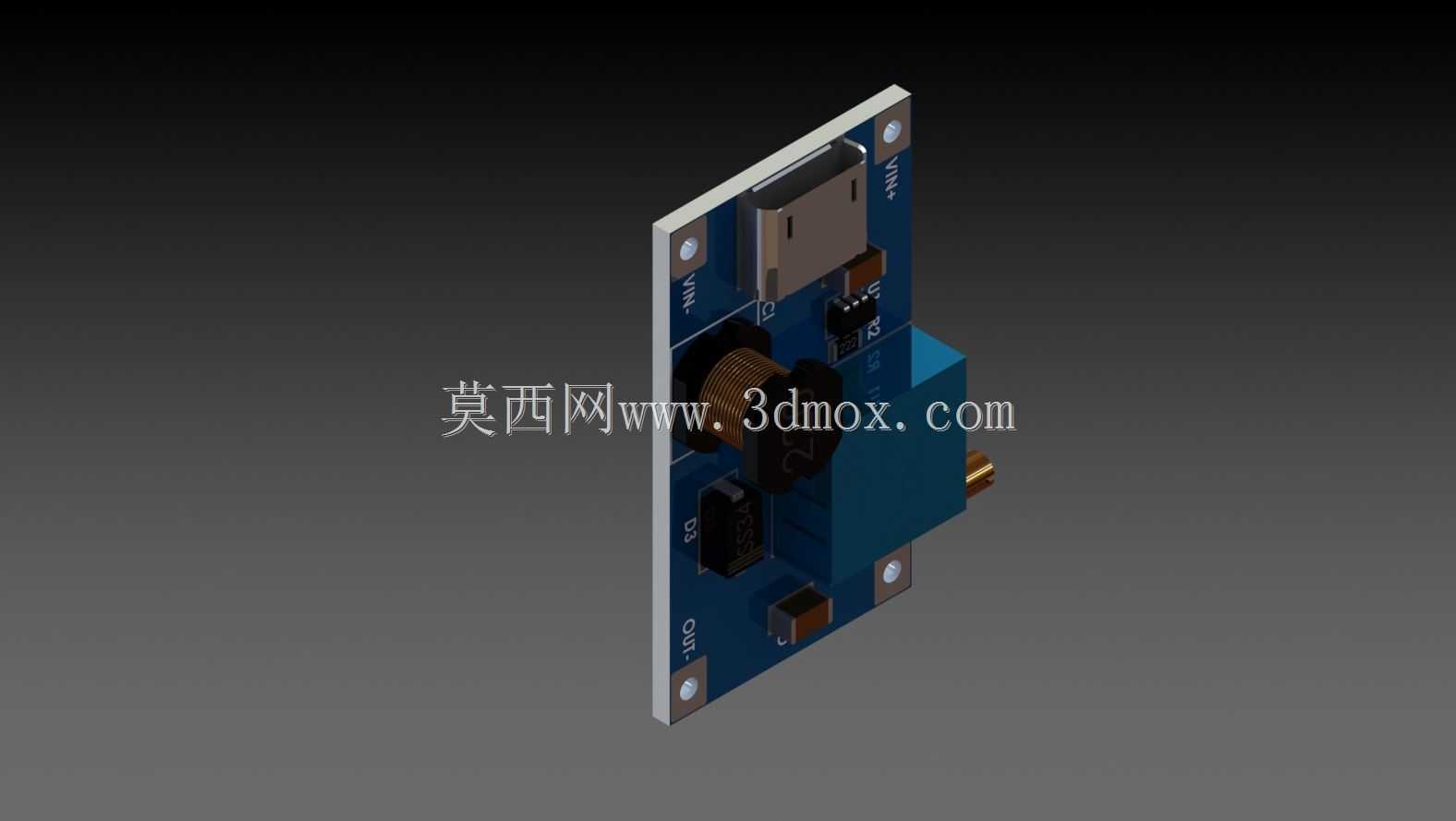

这款可调直流升压转换模块，在便携电子设备改装、小型嵌入式系统供电、低压电源升压适配场景中应用十分广泛，能将2V到24V区间的输入直流电压，稳定升压至5V、9V、12V、28V等多档常用输出电压，2A持续输出电流可满足多数小型低功耗电子设备的供电需求，板载Micro USB接口也支持直接从常见的手机充电头、移动电源取电，省去额外接线的麻烦。从结构设计层面看，整块PCB采用蓝油阻焊工艺，板边预留四个标准安装孔位，孔位间距适配常见的万能板、小型设备壳体安装柱尺寸，安装时无需额外做打孔适配，可直接通过M2螺丝固定在设备内部的预留安装位，整体板型轮廓方正，边缘做了圆角处理避免组装时划伤线材或操作人员手部。板上核心功率电感采用卧式贴装设计，高度控制在合理范围内，不会因为元件突出过高影响设备内部的空间排布，输入输出端的电解电容、贴片电阻、肖特基二极管均按照功率回路最短原则排布，尽可能减少大电流回路的走线长度，降低线路损耗与电磁干扰，板载的多圈精密电位器布置在板边易操作位置，调试输出电压时无需拆解设备外壳，用小型螺丝刀即可直接调节电位器来设定目标输出电压。设计时充分考虑了实际使用中的散热需求，功率电感、升压芯片周边预留了足够的铺铜区域，大电流走线做了加宽加锡处理，长时间满负载工作时也能保证热量均匀散出，不会出现局部过热导致的元件性能衰减。模块的输入输出接口除了板载焊盘外，还预留了直插焊孔位置，用户可根据实际使用场景焊接插针或者接线端子，适配不同的接线需求，不管是面包板原型验证，还是成品设备内部的固定接线都能兼容。从安装边界来看，整块模块的长宽尺寸控制得十分紧凑，厚度方向最高元件为卧式功率电感，整体厚度不超过15mm，可轻松嵌入到小型手持设备、传感器节点、便携供电装置的狭小内部空间中，不会占用过多的设备内部容积，在做小型电子设备的结构堆叠设计时，不需要为该模块预留过多的冗余空间，可有效压缩整机的外形尺寸。
