铝框多工位冲压加工设备结构设计

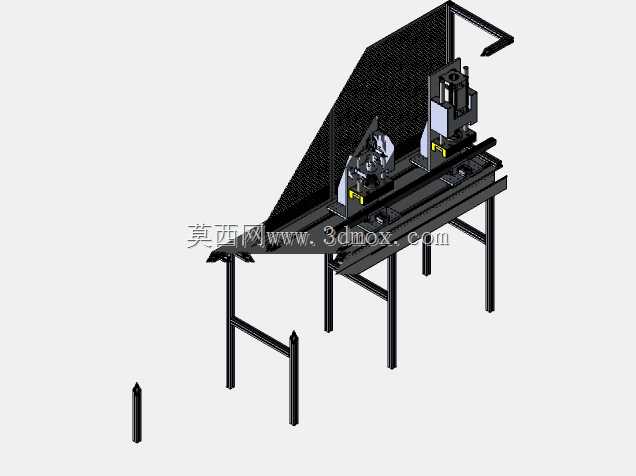

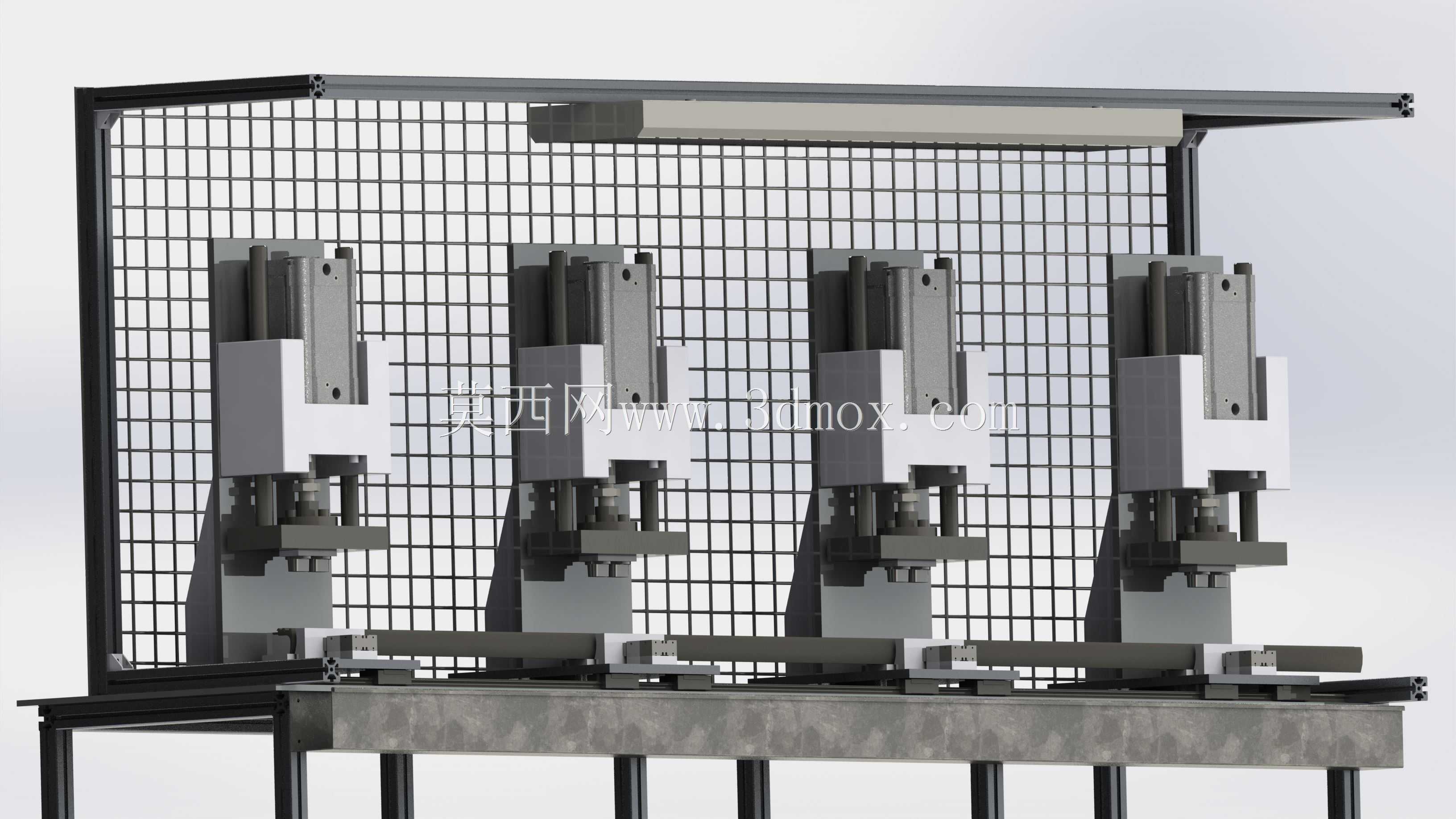

这套多工位冲压加工单元，主要面向铝型材边框类零件的批量冲切、压装工序，常见于消费电子金属中框、光伏铝边框、家装铝型材配件的生产线前段工序，替代传统单工位冲床的逐件上下料模式，能在一次工件装夹定位后完成多道冲压工序的连续作业，减少工件反复转运带来的定位误差与人工操作强度。设备整体采用工业铝型材搭建底部机架与背部防护框架，机架台面预留了标准T型槽安装位，可根据不同规格铝框的加工需求调整工位间距与夹具安装位置，底部支撑脚配置可调减震垫，能够抵消冲压作业时的往复冲击力，避免设备长期运行出现机架偏移问题。背部的网格防护网采用快拆式安装结构，在满足冲压设备安全防护规范、防止冲压碎屑飞溅伤人的同时，也能方便设备维护时快速拆卸，观察内部冲压执行元件的运行状态，防护网顶部预留的照明安装位可适配工业三防灯，为作业区域提供充足的操作照明。四个独立冲压工位沿工件输送方向直线排布，每个工位的冲压执行模组采用立式导向结构，配置独立的导向轴与冲压驱动安装位，可根据工序需求分别安装冲裁、压印、折弯、铆接等不同功能的冲压头，工位间的输送轨道采用高精度直线导轨作为承载，搭配工件定位夹具，能够保证每个工位的加工位置重复定位精度控制在合理范围内，避免多工序加工出现的累计误差。设计过程中优先考虑了不同规格铝框的适配性，工位的横向调节行程覆盖了常规小尺寸电子铝框到中型光伏边框的加工尺寸范围，冲压模组的安装接口采用通用标准化设计，无需大幅改动机架结构即可快速更换不同冲压行程的驱动元件，适配不同厚度铝材的冲压力度需求。设备的操作侧预留了足够的上下料操作空间，防护网与冲压工位的安全距离符合机械安全设计规范，既不会因为防护结构距离过近影响工件取放，也能保证安全防护的有效范围，机架侧面预留了电气元件与气路管线的安装槽位，可将控制线路与动力管线规整布置在型材槽内，避免管线外露被工件剐蹭造成损坏，同时也让设备整体外观更整洁，减少日常清洁维护的死角。每个冲压工位的下方都预留了废料收集口，冲压产生的铝屑可直接通过台面落料口滑入下方的废料收集槽，无需人工频繁清理台面积屑，降低连续作业时的维护频次。
