按1:1比例还原的按动式日常书写圆珠笔结构

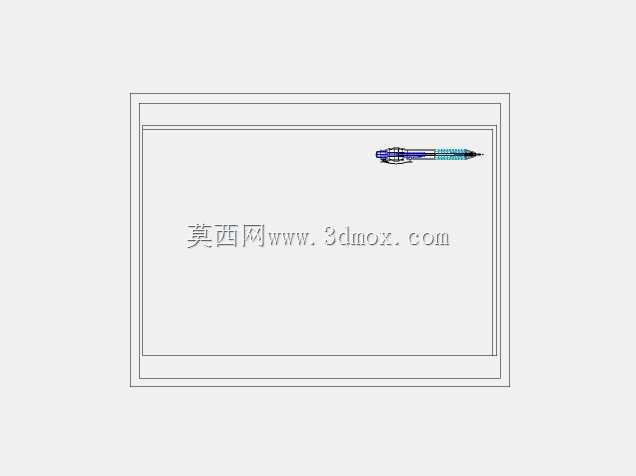

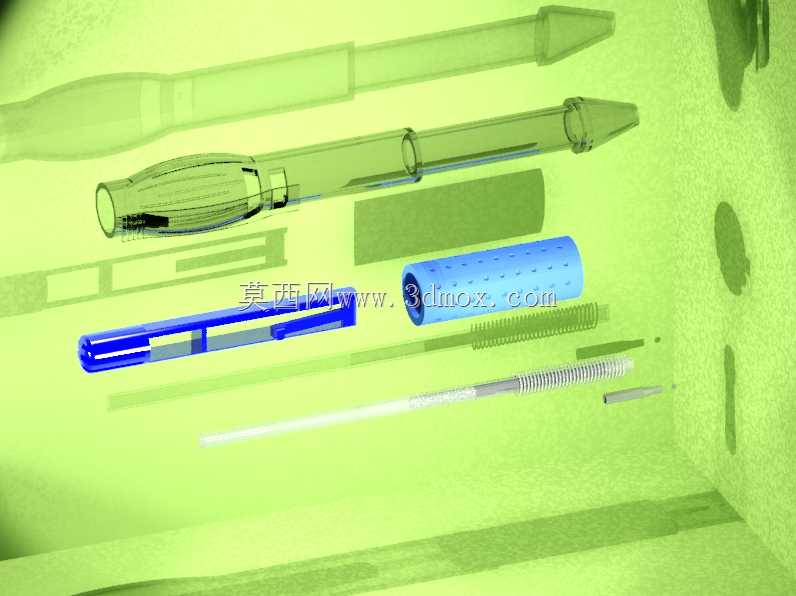

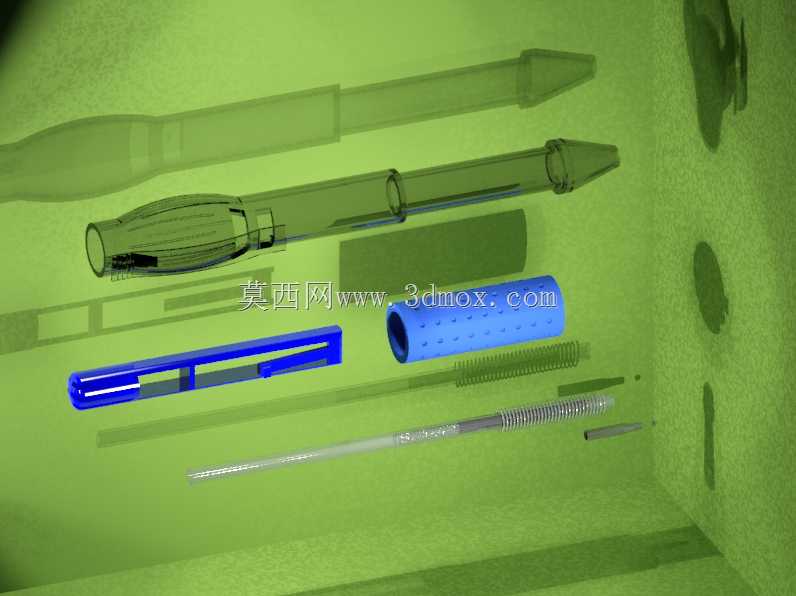

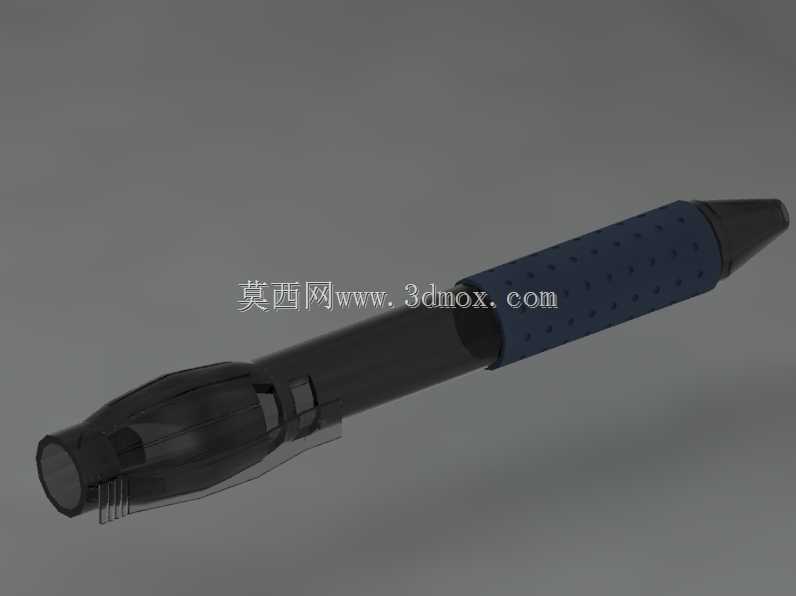

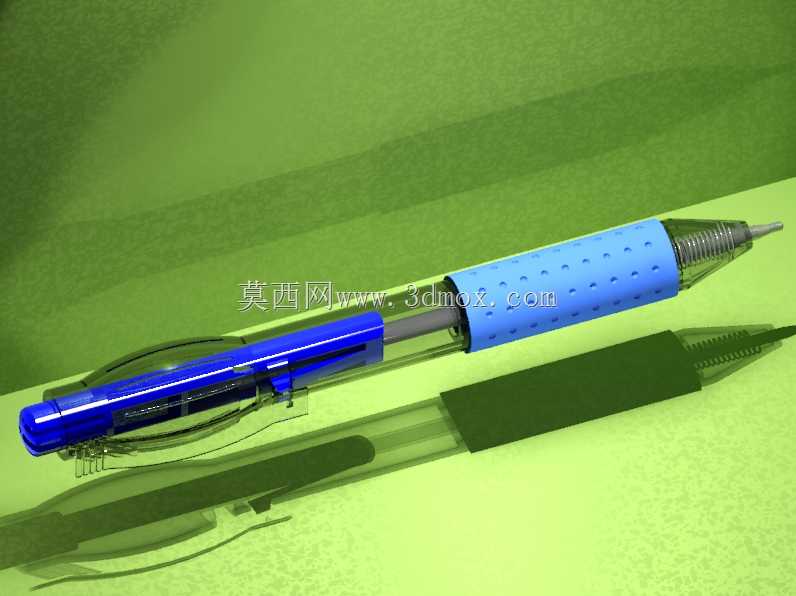

这款按动式圆珠笔的三维结构完全参照实物1:1比例搭建，可直接用于文具产品的结构验证、手板打样前的装配干涉检查，也能作为工业设计专业学生练习消费类产品结构建模的参考案例。日常办公、学生课业记录、工业现场点检标记等场景下，这类按动圆珠笔的使用频率极高，相比拔帽款，按动结构无需额外收纳笔帽，单手即可完成笔尖伸出与收回的操作，适配巡检记录、快速签字等需要单手持物的使用场景。从结构设计逻辑来看，笔身采用分段式装配方案，前段带密集防滑凹点的软胶笔握，是建模时重点还原的人机交互部分，凹点的排布密度、深度都参照实物的握持防滑需求设定，保证长时间书写时手指与笔握之间有足够摩擦力，不会因为手汗出现打滑移位的问题。笔夹部分做了贴合笔身弧度的曲面处理，既可以夹持在笔记本、工装口袋边缘，也不会因为突出的棱角勾刮衣物面料，笔夹与笔身上壳的连接位置做了内嵌式的卡扣结构，不需要额外粘接或者螺丝固定，装配时直接卡入对应卡槽即可，能有效减少装配工序的零件数量。内部的按动卡位结构、笔尖复位弹簧都做了等比例还原，弹簧的线径、自由长度、压缩行程都匹配实际按动的手感需求，按动时的卡位切换行程控制在4毫米左右，既不会因为行程过短出现误触收回笔尖的问题，也不会因为行程过长导致按动费力。笔尖金属部分做了锥度过渡，与笔握前端的内孔配合间隙控制在0.1毫米以内，保证笔尖伸出时不会出现径向晃动，书写过程中出墨稳定不会因为笔尖晃动出现断墨。透明的笔壳部分做了壁厚均匀处理，整体壁厚保持在1.2毫米，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶的成型缺陷，也能直观看到内部笔芯的剩余墨量，方便使用者及时更换笔芯。整笔的最大直径控制在14毫米，总长度控制在145毫米，完全适配常规的笔芯安装尺寸，不需要定制特殊规格的笔芯，通用替换性极强，笔身尾部的按动帽做了微凸的弧面设计，按动时手指的接触面积更大，长时间反复按动也不会出现局部压痛的问题。
