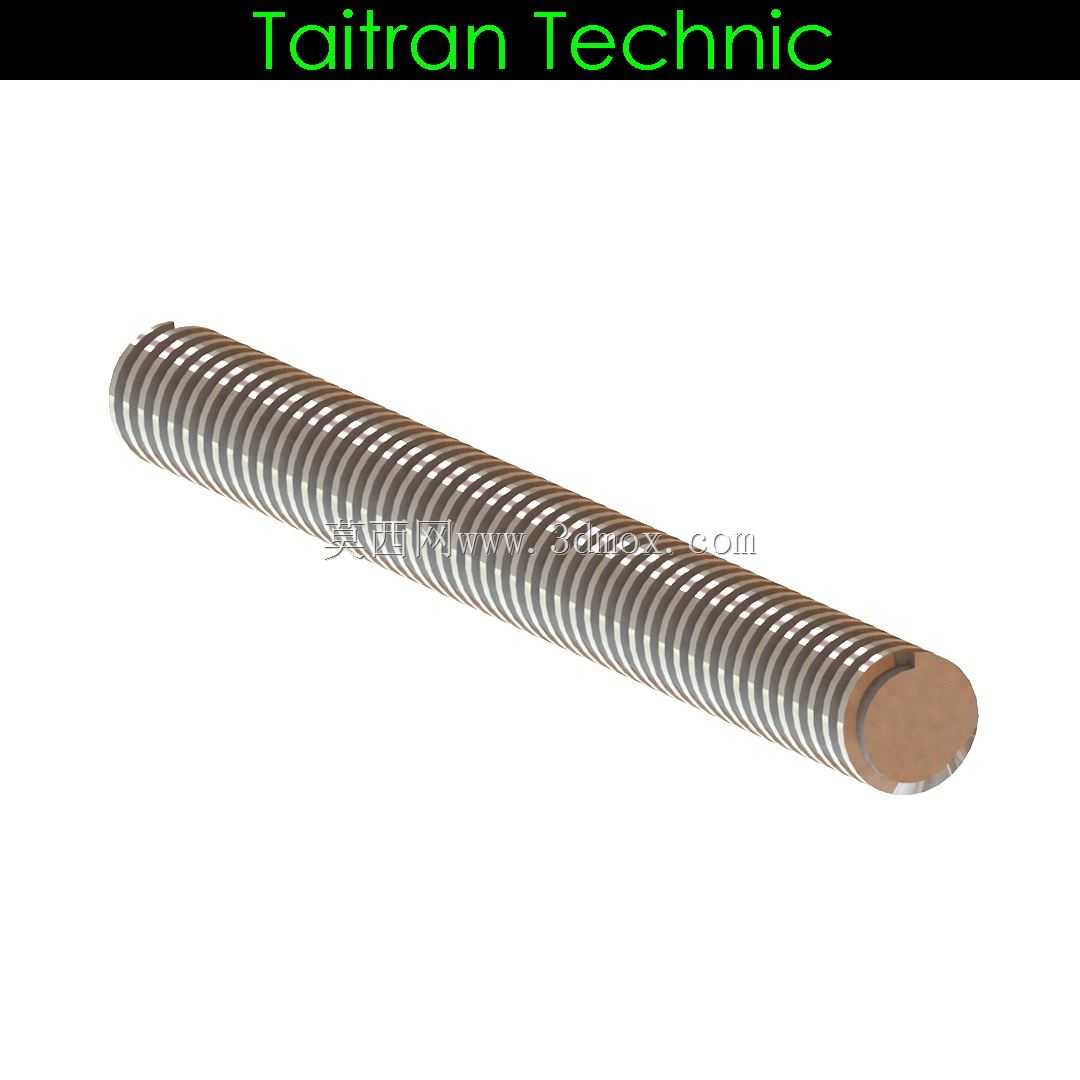

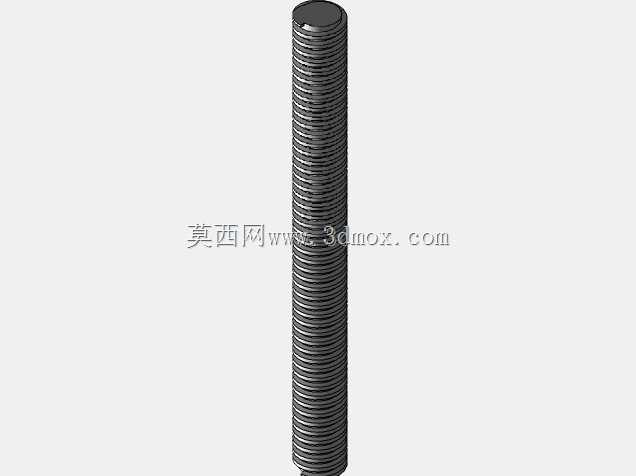

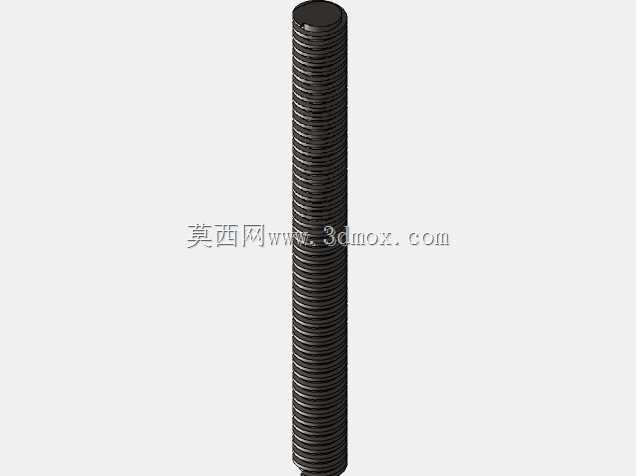

M10导程2mm梯形传动丝杆结构

做小型桌面设备的线性传动方案选型时，很多工程师都会在成本和精度之间反复权衡，这款M10规格导程2mm的梯形丝杆，正是针对低成本轻载线性传动场景设计的替代方案。从实际装配适配性来看，这款丝杆的螺纹牙型经过优化，可直接与同规格M10导程2mm的梯形螺母配合组装，不需要额外定制转接零件，能大幅缩短小型设备的装配调试周期。

在实际应用场景中，这款丝杆完全可以覆盖桌面级3D打印机Z轴升降、迷你数控设备进给轴、小型激光切割机的位移传动这类轻载线性运动需求，相比同规格的滚珠丝杠，它的采购成本能降低六成以上，同时不需要复杂的润滑维护结构，对于面向DIY爱好者、小型教学设备的开发项目来说，能在满足基础传动精度要求的前提下，把整机物料成本控制在合理区间。

从设计思路上看，这款丝杆没有追求过高的精度冗余，而是瞄准轻载低速的传动场景做适配：牙型角采用梯形螺纹通用的30度设计，牙侧间隙控制在0.1mm以内，既保证了传动过程中的顺滑度，也预留了足够的磨损补偿空间，长期往复运行不会轻易出现卡滞问题。丝杆的端面做了平整切削处理，既可以直接通过顶丝结构与联轴器连接，也能适配3D打印的定制连接件，不需要二次加工端面，对于快速原型开发的项目来说非常友好。

从安装边界尺寸来看，这款丝杆的公称直径为10mm，导程2mm，也就是每旋转一周，配合的螺母会直线行进2mm，这个传动比能让步进电机在不搭配减速箱的情况下，实现0.01mm级的理论进给分辨率，完全满足桌面级小型设备的位移精度要求。丝杆的外圆没有做额外的镀层处理，表面粗糙度控制在Ra1.6，既能减少传动过程中的摩擦阻力，也不会因为过高的表面处理要求抬升零件成本。在实际装配时，两端的支撑结构可以采用简单的径向轴承支撑，不需要复杂的角接触轴承配对结构，因为这类轻载场景下的轴向力通常不超过50N，普通的深沟球轴承完全可以承受运行过程中的载荷，进一步降低整套传动机构的搭建成本。

很多刚接触小型设备开发的工程师容易陷入“精度越高越好”的选型误区，实际上对于桌面级DIY设备、教学用迷你机床这类产品，过高的滚珠丝杠精度反而会带来成本浪费，这款梯形丝杆的设计恰好匹配了这类场景的核心需求：足够的传动精度、极低的采购和维护成本、良好的零件适配性，不需要复杂的配套结构就能快速搭建起完整的线性传动系统，在小型非标设备、开源硬件项目的开发中，这类适配性强的基础传动零件往往能大幅提升项目的落地效率。
