轴与皮带轮轮毂连接用胀紧锁紧组件

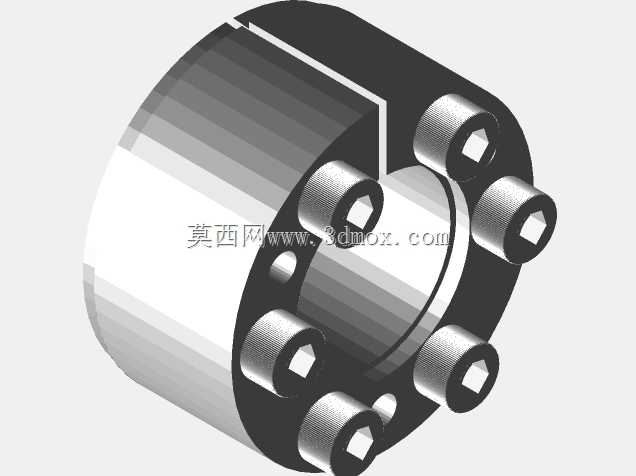

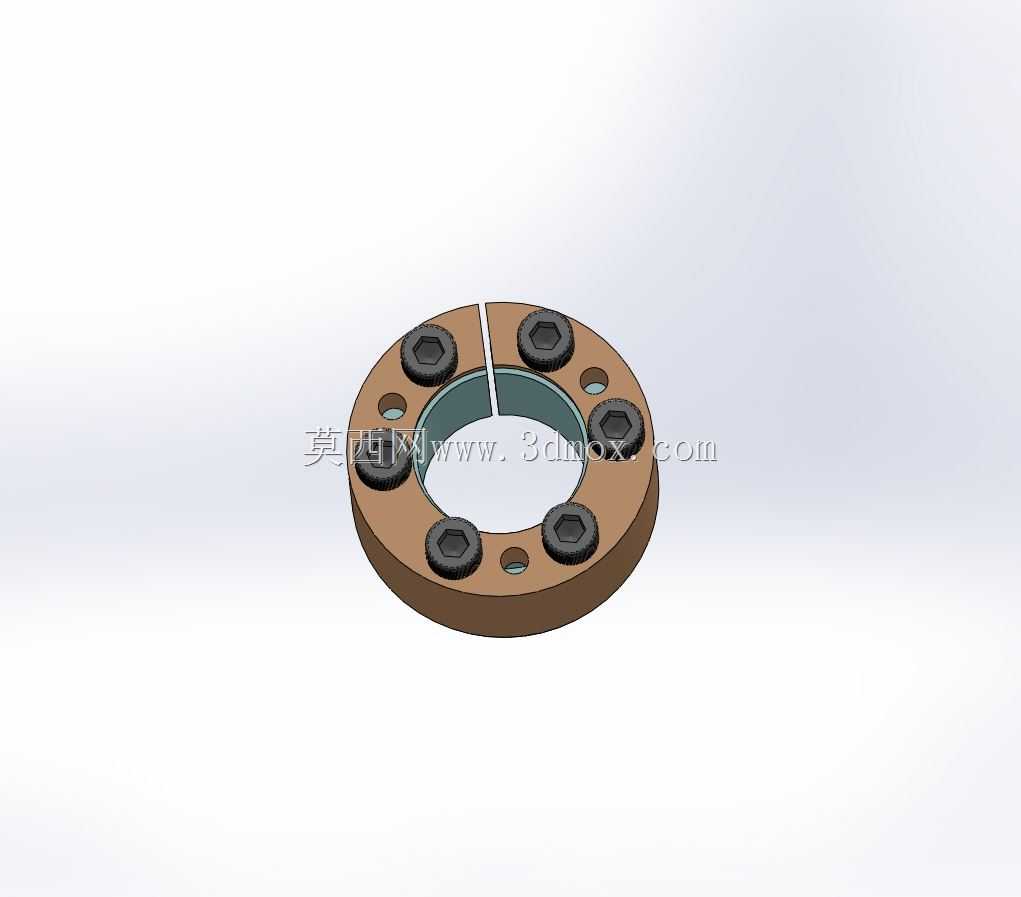

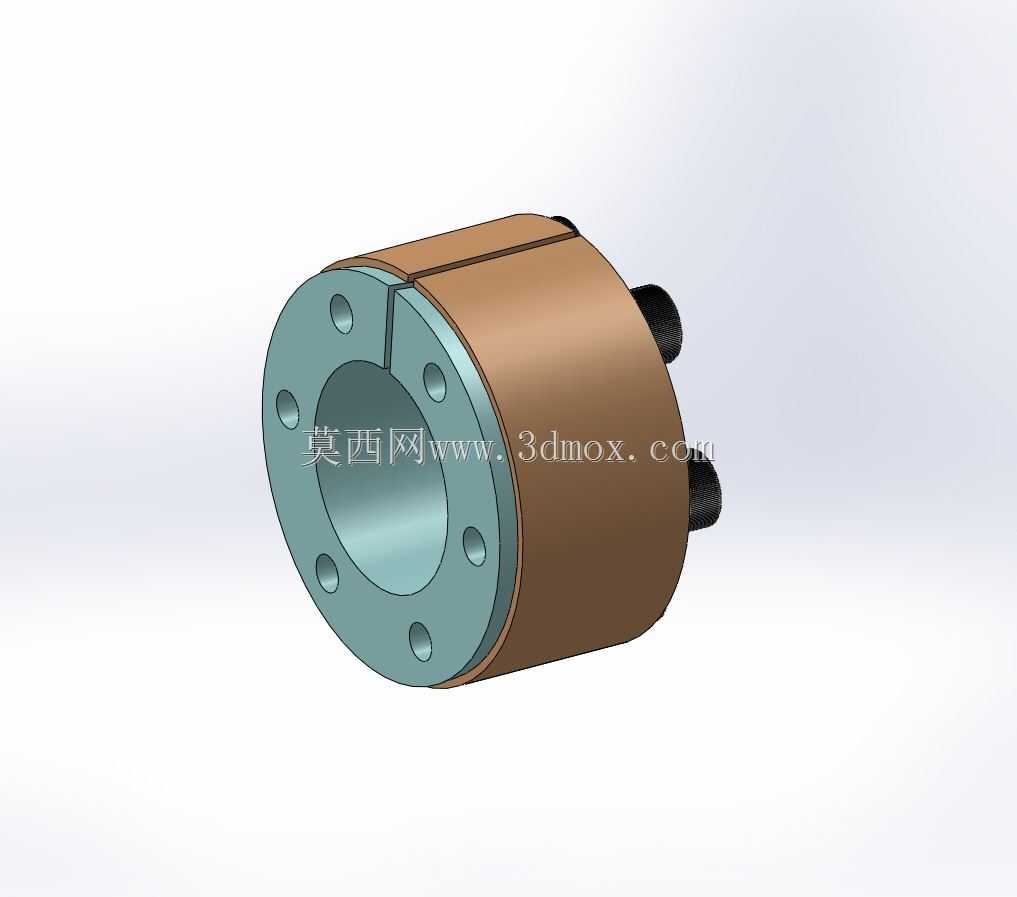

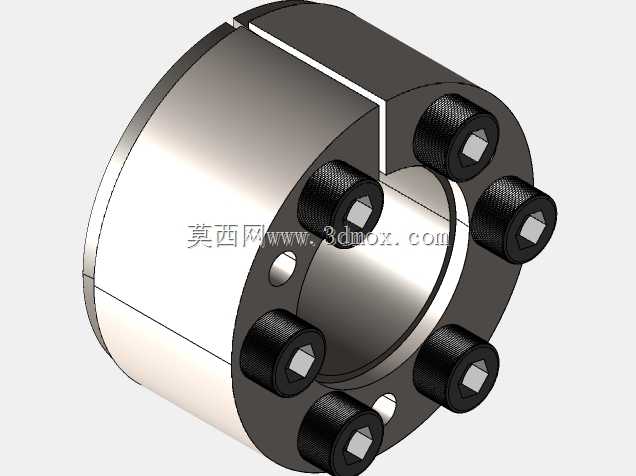

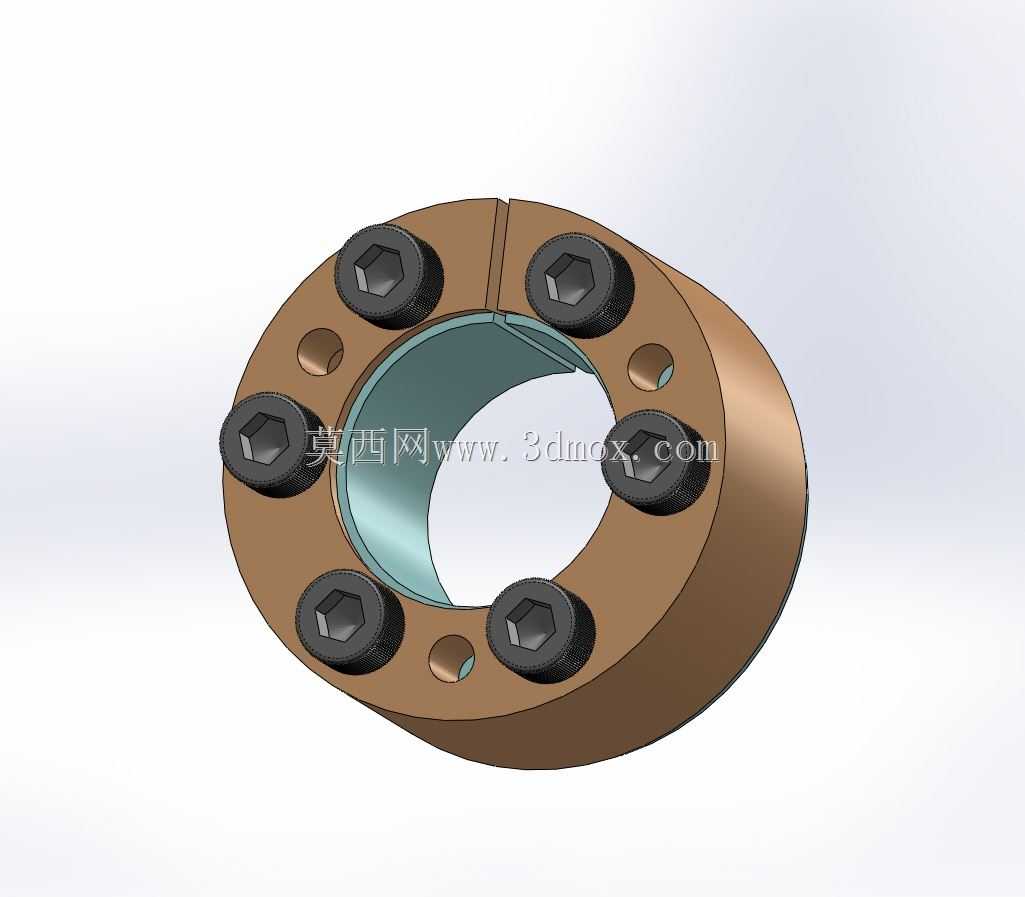

在带传动类设备的传动链路里，轴与皮带轮轮毂的无键连接一直是结构设计里的高频需求点，这类胀紧式锁紧组件就是针对该场景开发的连接部件，相比传统键连接，它不会对轴和轮毂的配合面造成键槽应力集中，也能根据装配需求灵活调整轮毂在轴上的周向安装角度，适配不同的皮带张紧布局需求。从结构设计逻辑来看，这款锁紧组件采用开口式衬套配合环形压盖的组合结构，沿压盖圆周均匀布置六颗内六角锁紧螺钉，安装时按对角顺序逐步拧紧螺钉，压盖会对开口衬套施加轴向挤压力，迫使衬套的内圈抱紧轴表面、外圈撑紧轮毂内孔，依靠接触面间的静摩擦力传递扭矩，这种设计能实现无间隙传动，在设备启停、正反转切换的工况下不会出现传动回差，传动精度更稳定。设计过程中需要严格控制衬套的开口间隙，间隙过小会导致衬套胀紧行程不足，无法达到额定的抱紧力，间隙过大则会在锁紧后出现衬套变形不均、局部应力过高的问题，缩短部件使用寿命；同时螺钉的布置位置要避开衬套的开口接缝处，保证压盖受力均匀，避免压盖偏斜导致衬套胀紧力分布不均。从安装边界来看，这类组件的轴向厚度要匹配轮毂的安装段长度，安装时不需要对轴或轮毂做额外的键槽加工，只要保证轴和轮毂内孔的表面粗糙度在Ra1.6-Ra3.2区间，配合公差选H7/h6即可满足装配要求，装配前要清理配合面的油污、铁屑，避免杂质影响摩擦面的接触面积，导致传递扭矩不足。实际应用场景覆盖各类工业输送机、机床主轴传动、纺织机械、印刷设备的带传动结构，在需要频繁调整皮带轮位置、或是对传动平稳性要求较高的工况下，这类锁紧组件相比传统键连接有更突出的优势，它的拆装也更便捷，松开锁紧螺钉后衬套会自动回弹，不需要额外的拆卸工具就能完成轮毂的位置调整或部件更换，日常维护成本更低。在选型时需要根据轴径、所需传递的额定扭矩匹配对应规格的组件，不能随意替代规格，否则会出现抱紧力不足打滑、或是衬套过载开裂的问题，建模时要重点还原衬套的开口结构、螺钉的沉孔位置以及各部件的配合公差，保证模型能直接用于装配干涉检查、工程图导出等实际设计环节。
