机床尾架二维结构设计图纸

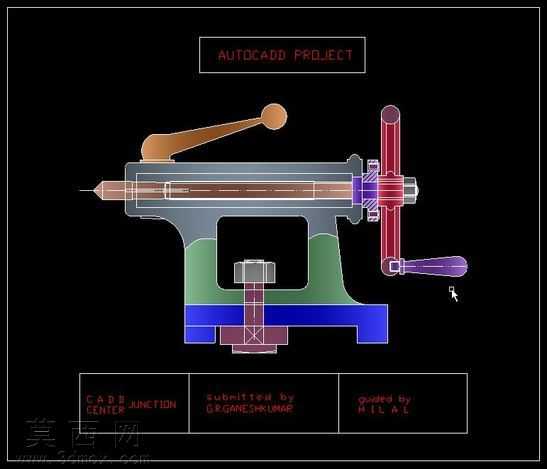

本作品为机床尾架的二维结构设计图纸，完整呈现了卧式车床尾架的全部装配结构与部件连接关系，设计过程遵循机械制图国家标准，清晰表达各零件的装配位置与配合关系。图纸采用分层着色的表达方法，将尾架的底座、套筒、丝杠、手轮、锁紧手柄、顶尖等核心部件以不同色彩区分，直观展现各组件的装配层次与运动逻辑。从结构设计来看，尾架底座采用阶梯式支撑结构，底部设置T型槽锁紧结构，可实现尾架在机床床身上的位置固定与快速调整；内部套筒集成顶尖安装孔，通过梯形丝杠传动实现轴向进给，配合端部的三爪式锁紧结构，可在顶尖顶持工件后完成套筒位置锁定，避免加工过程中出现位移偏移。侧面设置的横向操作手轮通过齿轮副与丝杠连接，实现进给动作的力矩传递，手轮握持部分做了加长设计，降低操作时的施力强度；上方的锁紧手柄采用偏心轮锁紧原理，扳动手柄即可快速完成套筒的夹紧与松开，操作便捷高效。图纸完整标注了各部件的装配关系，清晰展现了尾架的工作原理：转动手轮带动丝杠旋转，驱动套筒沿轴向移动，推动顶尖顶持工件端部，配合车床卡盘完成轴类零件的装夹定位，锁紧手柄可在顶持到位后固定套筒位置，底部锁紧机构可将整个尾架固定在床身指定位置，承受加工过程中的切削反力。设计过程中充分考虑了尾架的使用场景，各运动部件均预留了合理的配合间隙，保证操作顺畅无卡滞，受力部件做了加厚处理提升结构刚性，整体结构紧凑、功能完善，可作为机床尾架设计、机械制图教学、装配工艺分析的参考资料，清晰的分层着色表达也让初学者能够快速理解尾架的内部构造与工作逻辑，降低机械结构的学习门槛。
