车床尾座机械结构三维设计作品

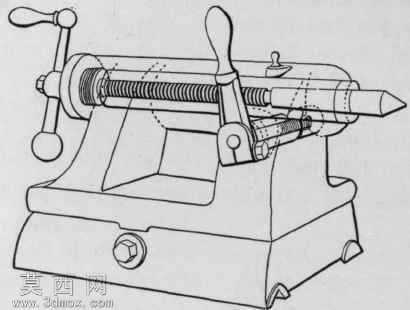

本作品为车床配套尾座的三维结构设计模型，建模过程严格遵循机械加工设备的实际尺寸规范与装配逻辑，采用参数化建模方式完成各零部件的搭建，完整还原了普通车床尾座的全部功能结构。建模阶段首先从底座基体开始，依据铸件的实际形态绘制底座的轮廓草图，通过拉伸、拔模、圆角等特征完成底座主体建模，预留出与车床床身配合的安装导轨槽、锁紧机构安装位，还原底座上的调节螺栓安装凸台结构，保证底座部分的结构强度特征与实际铸件一致。随后针对核心的套筒伸缩机构进行建模，绘制带内锥孔的顶尖套筒，匹配梯形传动丝杠的螺纹特征，还原丝杠与套筒的传动配合结构，建模时严格控制丝杠的导程、牙型参数，保证丝杠转动带动套筒轴向进给的运动逻辑可在装配环境下实现运动仿真。针对手轮操作部件，分别建模了横向进给手轮、锁紧手柄、套筒锁紧压杆结构，还原手轮的摇臂、握柄形态，以及手柄与转轴的连接结构，保证操作部件的人机尺寸符合实际操作的握持需求。在锁紧机构部分，建模了底座侧面的床身锁紧螺栓、套筒锁紧偏心压块结构，还原偏心机构压紧套筒实现位置锁定的机械原理，各活动部件的配合间隙按照实际机械装配公差设置，保证模型可实现完整的装配干涉检查。材质设置阶段，针对铸件底座赋予铸铁材质，调整表面粗糙度参数还原铸件的哑光磨砂质感；针对丝杠、手轮轴等传动零件赋予调质钢材材质，添加金属光泽与表面加工纹理；针对操作手柄部分赋予胶木材质，还原非金属操作件的哑光深色质感。渲染阶段采用机械产品常用的工作室光照环境，调整各部件的光影层次，清晰展现尾座的内部传动结构与外部装配关系，通过半透明剖切效果展示内部丝杠与套筒的配合状态，直观呈现尾座的工作原理。整个设计过程围绕车床尾座的实际功能展开，从零件建模到装配约束均贴合真实机床附件的生产制造要求，可作为机床结构教学、工装设计参考的三维数字化模型使用，完整复现了尾座实现顶尖顶持工件、沿床身调整位置、锁紧固定的全部功能对应的机械结构。
