机用螺杆式台虎钳夹紧工装三维设计

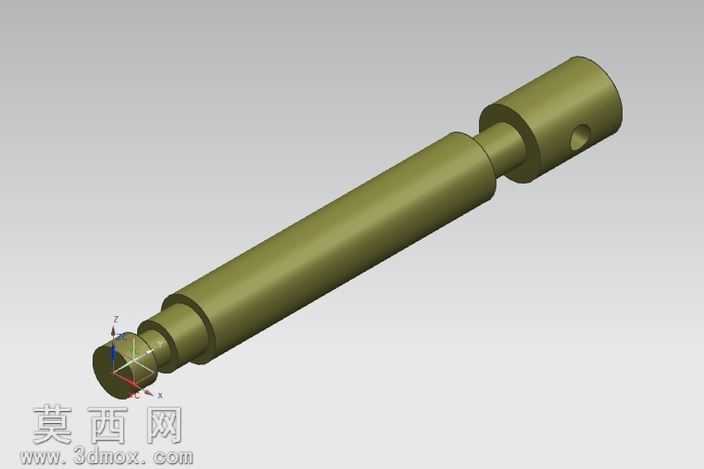

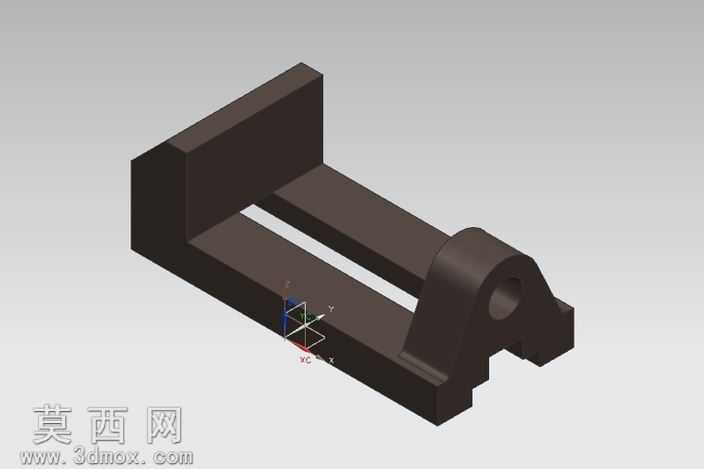

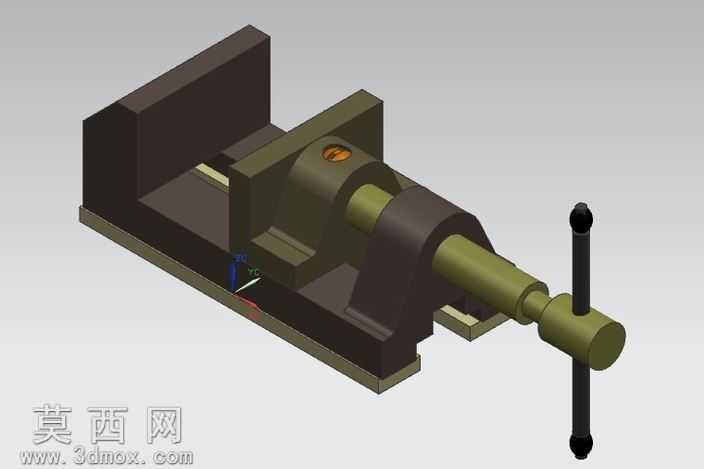

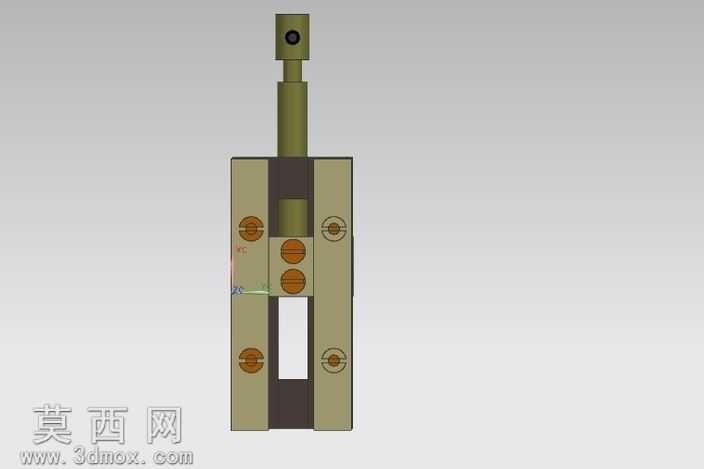

本作品为机用台虎钳三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成固定钳身、活动钳身、传动螺杆、夹紧螺母、手柄、导轨座、钳口板等单个零件的特征建模，再通过同轴、重合、平行、距离等标准装配约束完成整体装配，同时验证了螺杆转动带动活动钳身沿导轨平移的运动行程无干涉。模型材质渲染贴合工业实物质感：固定钳身与活动钳身采用铸铁哑光深灰材质，还原铸造件的粗糙磨砂表面效果；传动螺杆与操作手柄采用中碳钢调质后的暗橄榄绿金属材质，表面添加细微的车削纹理与使用磨损痕迹，突出传动件的金属质感；钳口板位置添加淬火钢的深色硬质金属材质，表面刻画交叉防滑齿纹细节，还原台虎钳夹持工件时的防滑结构特征；底部安装基面做平整化处理，添加细微的安装螺栓孔位特征，匹配机床工作台的安装定位需求。结构设计上采用经典的螺旋增力夹紧结构，传动螺杆与固定在活动钳身内的螺母形成螺旋副，转动端部的T型手柄即可将旋转运动转化为活动钳身的直线进给运动，实现对工件的夹紧与松开；固定钳身与底座为一体化结构，导轨部分采用矩形导向结构，保证活动钳身进给过程的直线度与承载稳定性，避免夹紧时出现偏斜；钳口与钳身采用沉头螺钉连接的可更换结构，方便钳口磨损后快速更换，延长工装整体使用寿命。设计过程中重点考量了工装的实用性与加工可行性，所有零件的倒角、退刀槽、安装孔等工艺特征均按照机械加工规范添加，未出现无法加工的异形结构；装配间隙设置符合机械设计公差要求，螺杆与螺母的传动间隙控制在合理范围，既保证传动顺畅无卡滞，又避免间隙过大导致的夹紧晃动问题；整体模型比例协调，各部件尺寸符合常规机用台虎钳的参数规范，可作为机械原理教学演示、工装设计参考、虚拟装配实训的数字化素材使用，完整还原了台虎钳从零件结构到装配传动的全部细节特征。
