车载智能安全监控系统架构设计

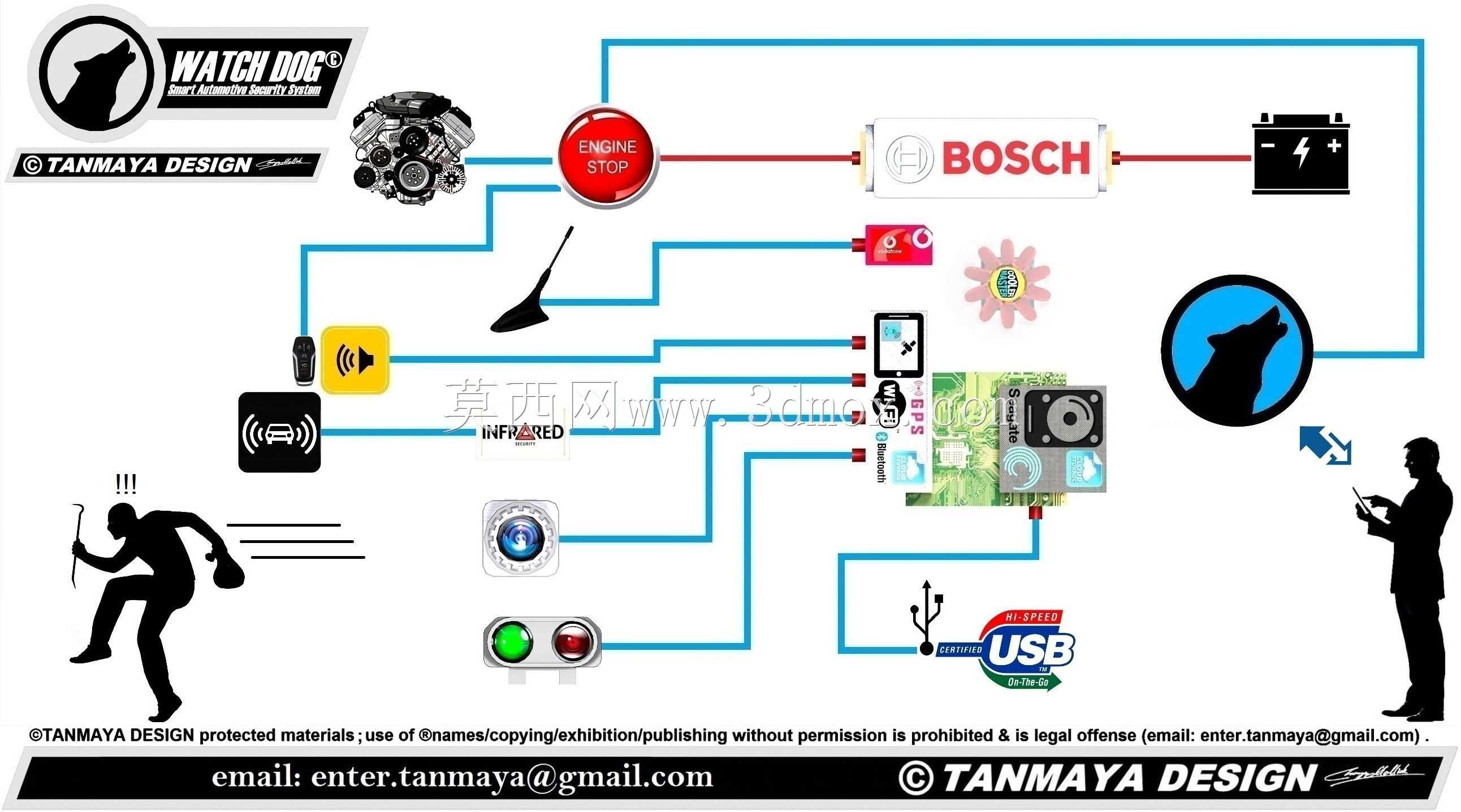

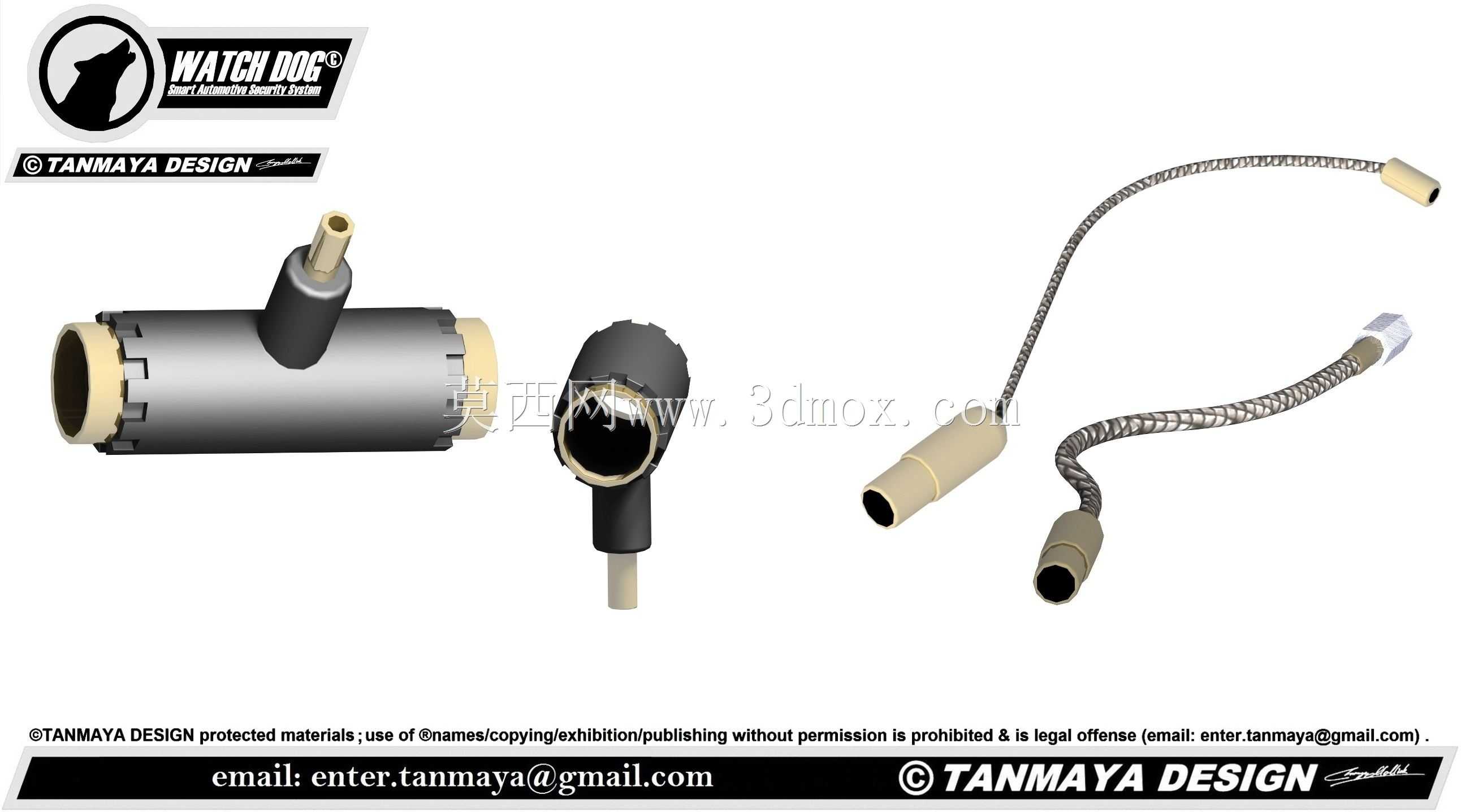

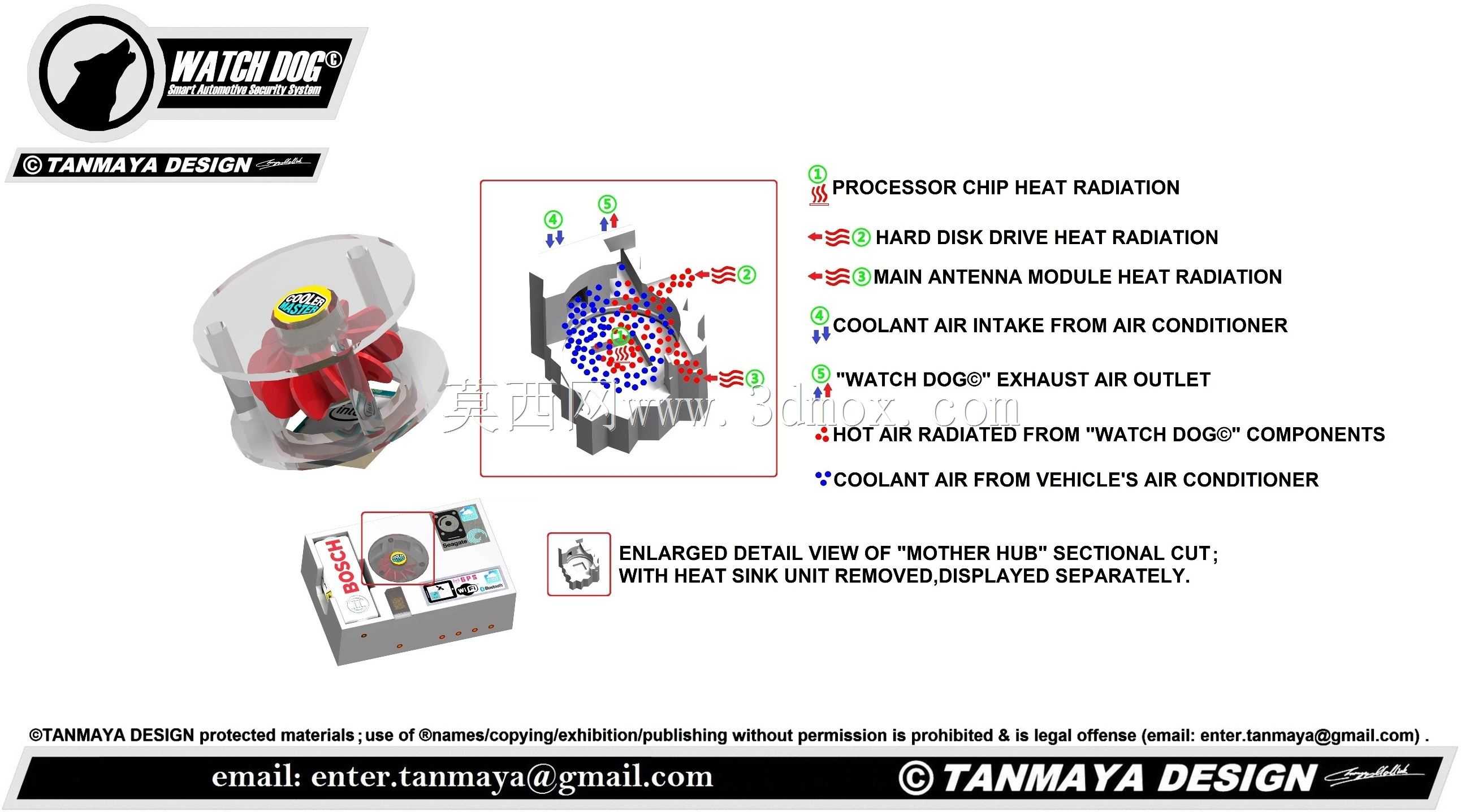

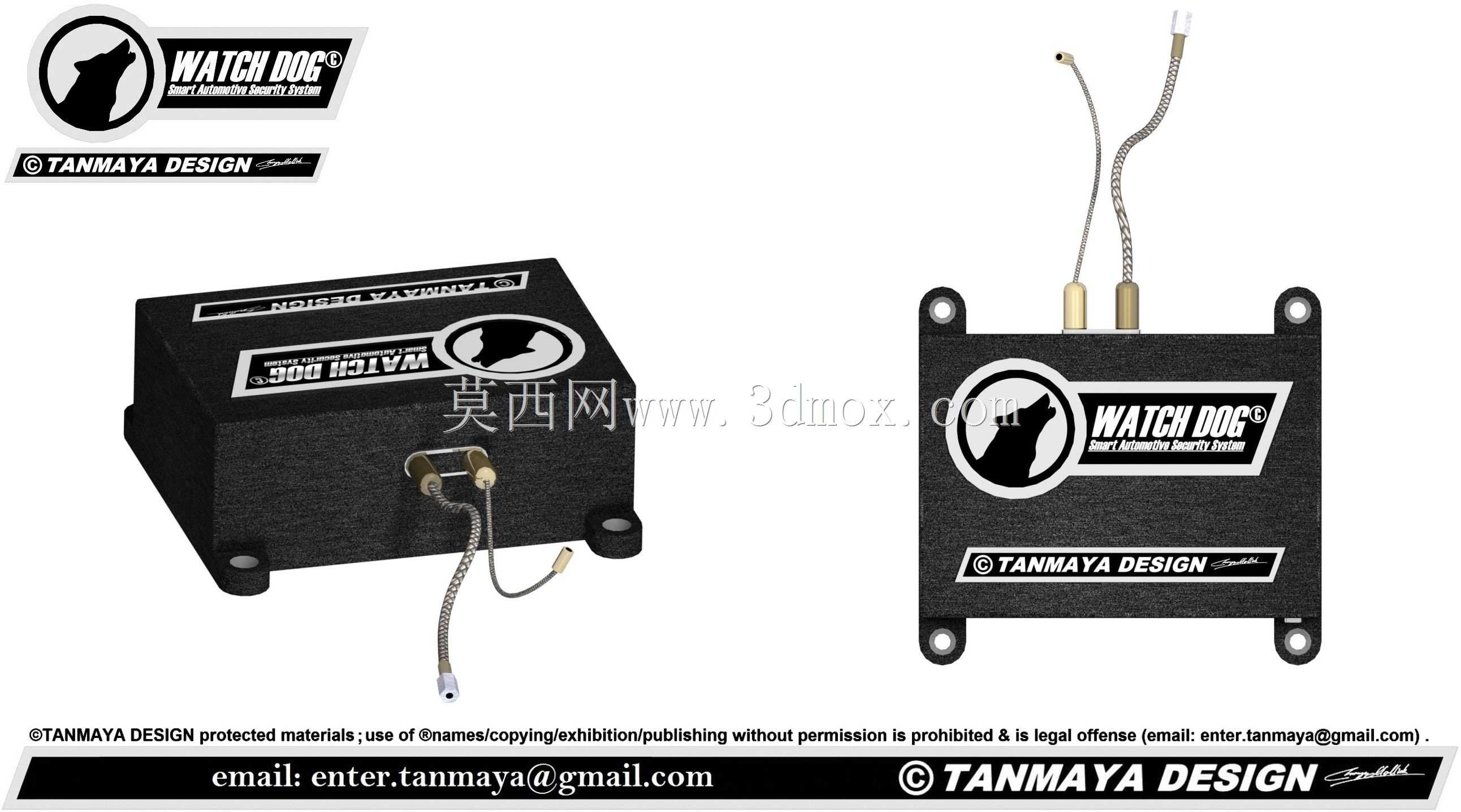

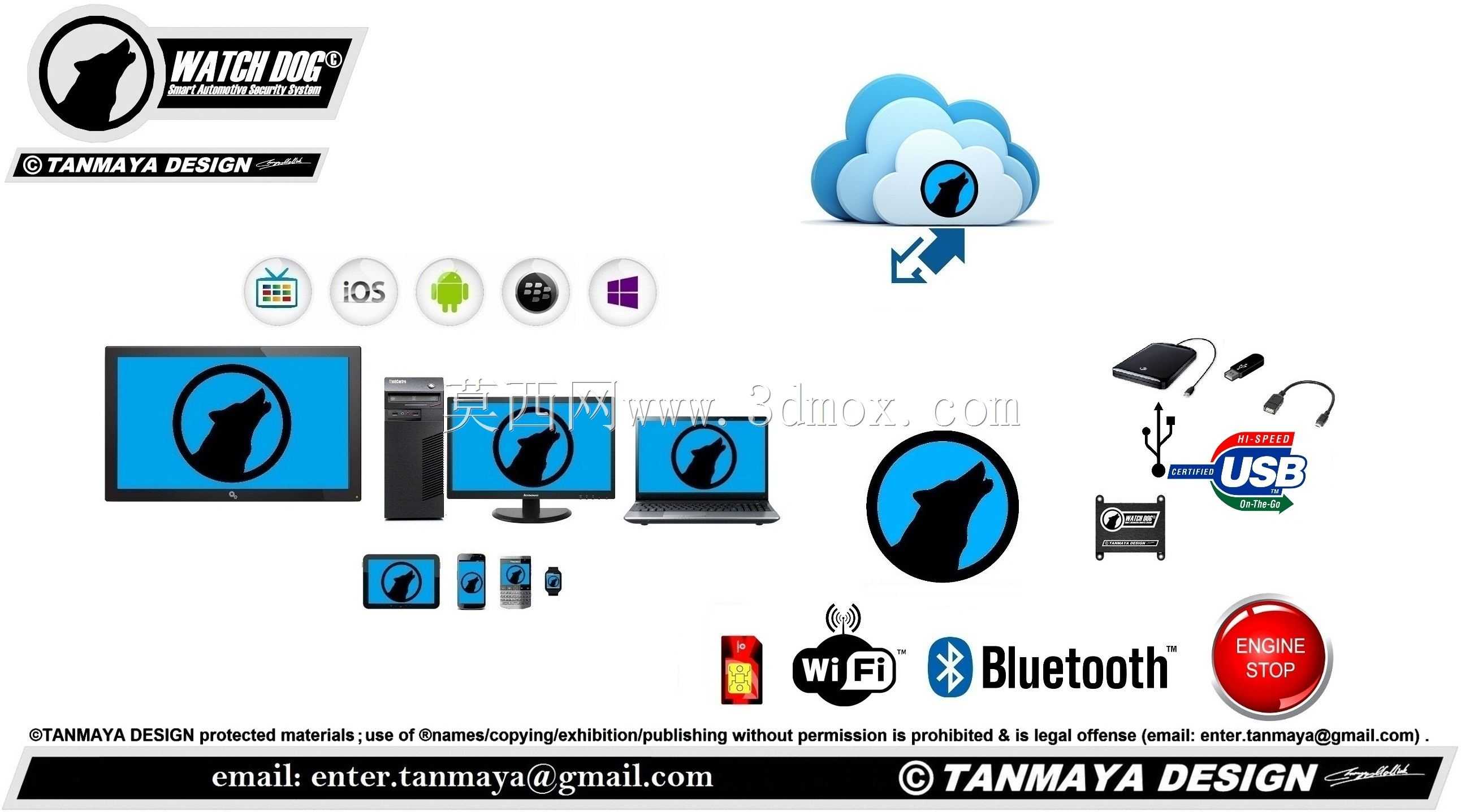

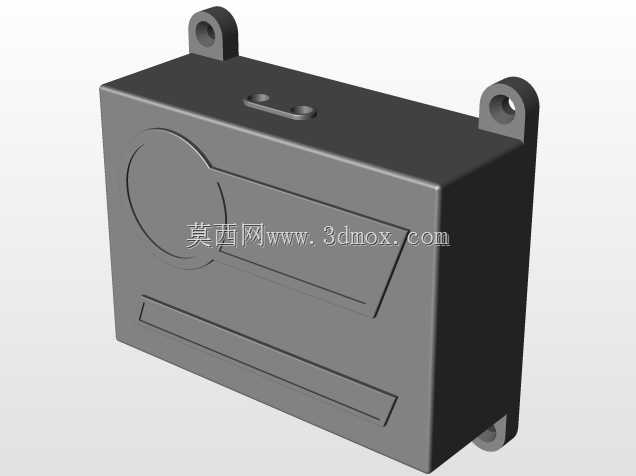

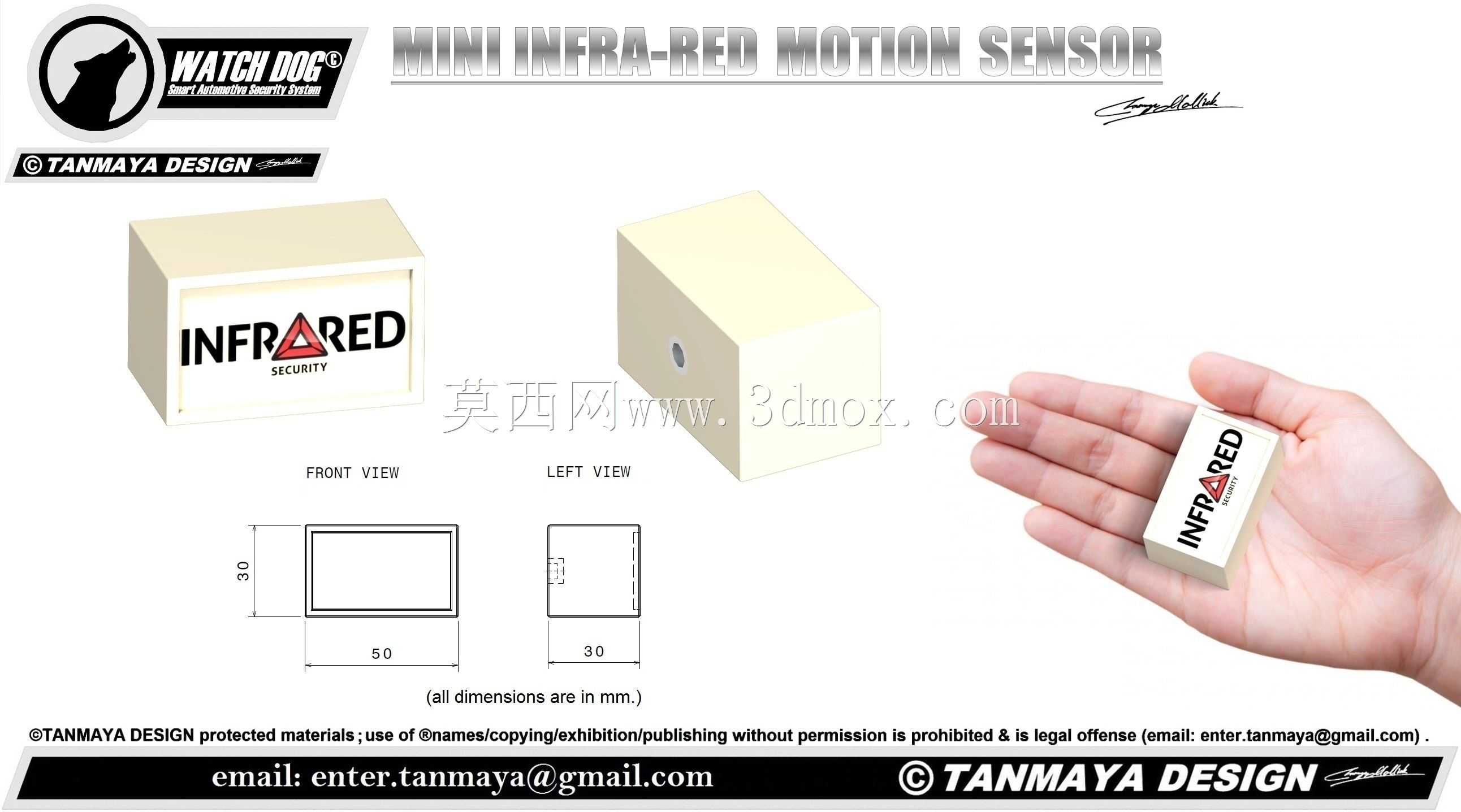

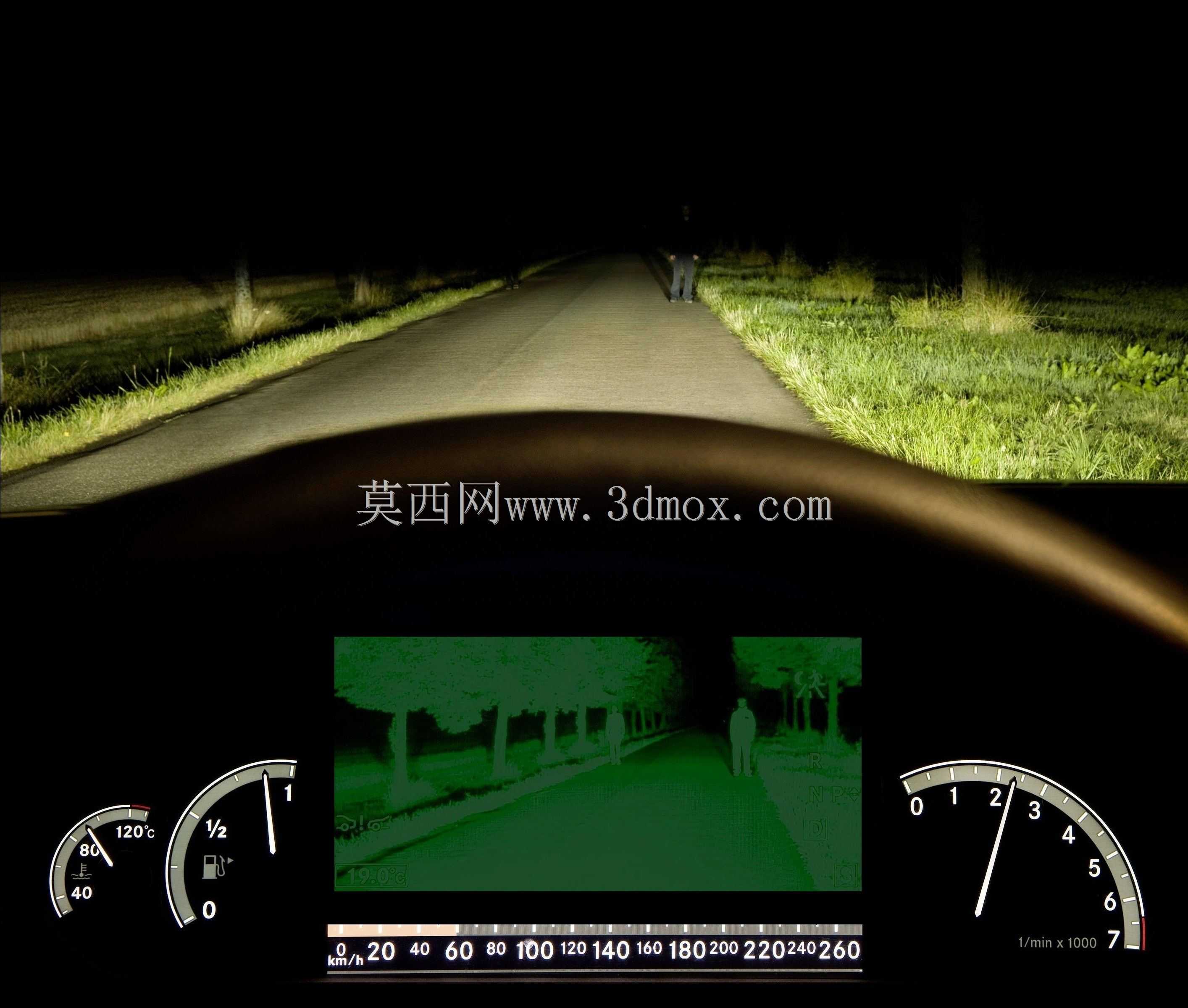

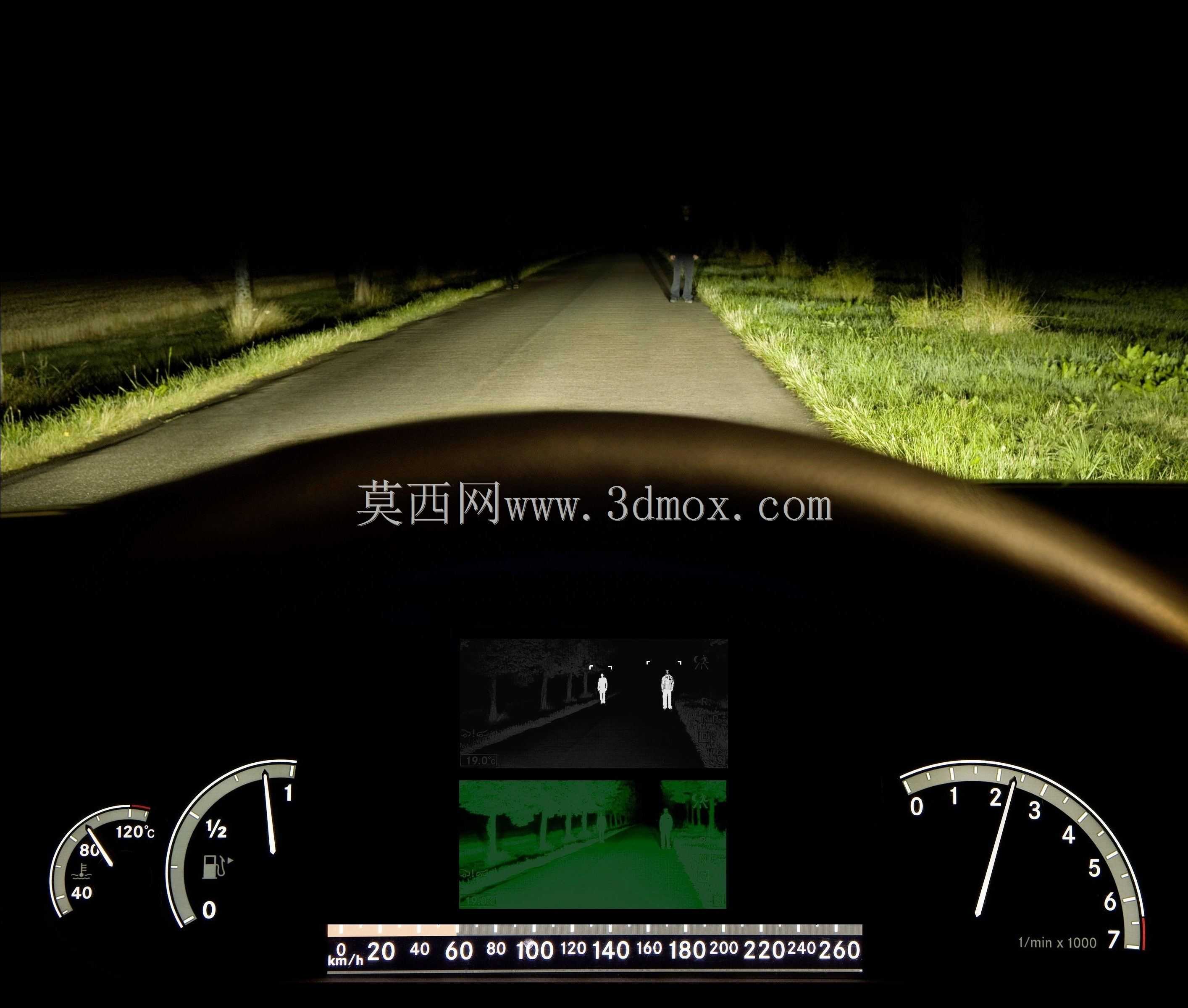

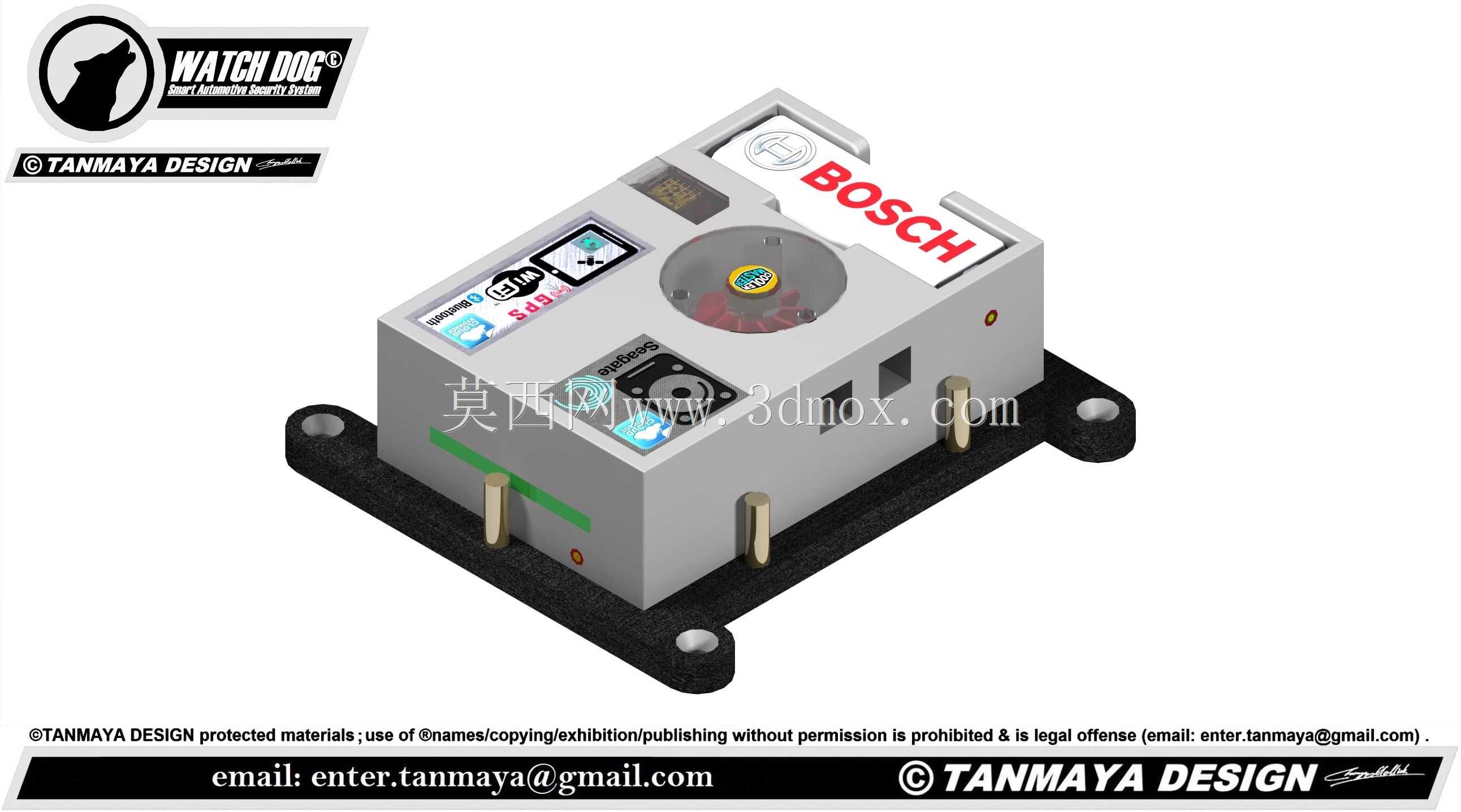

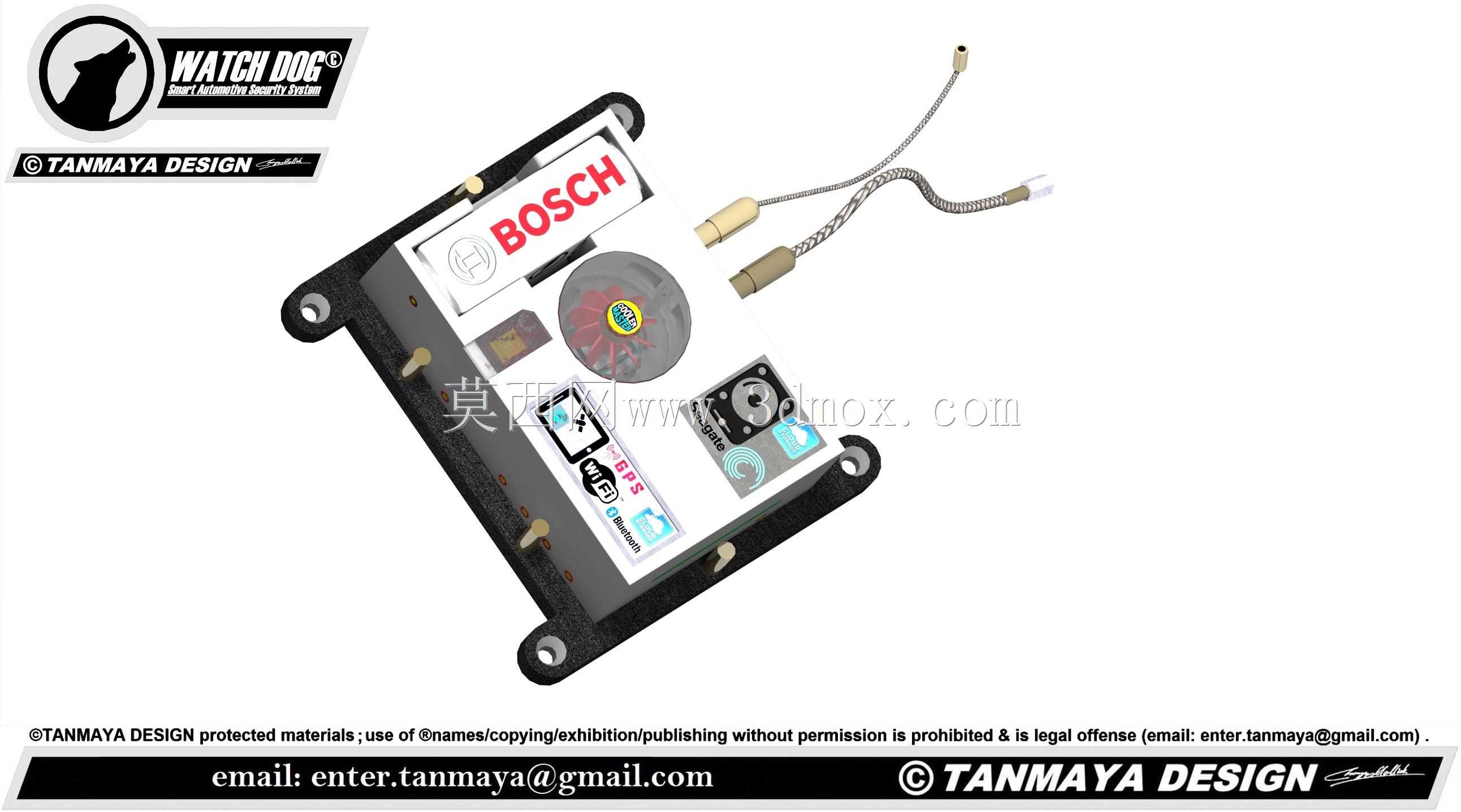

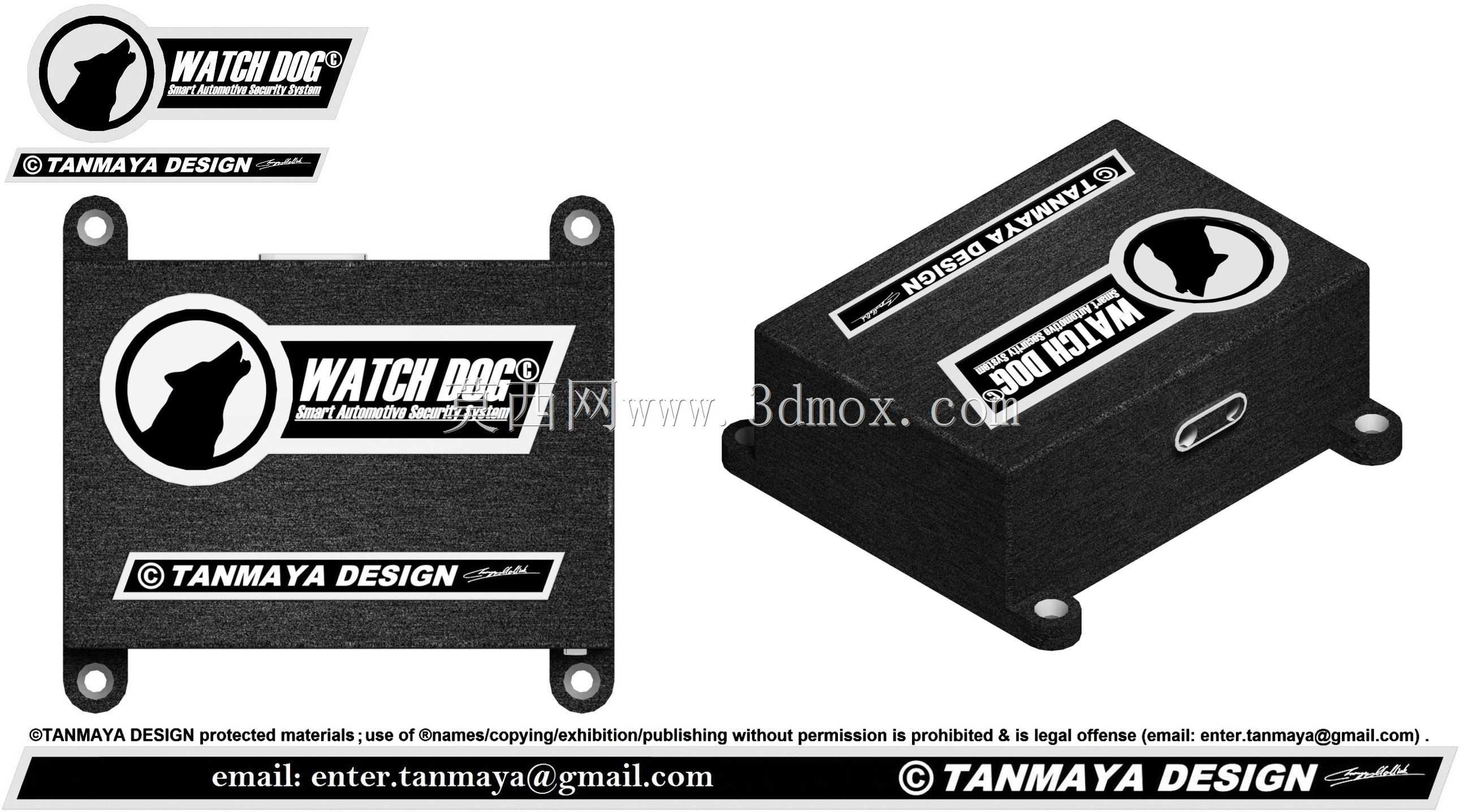

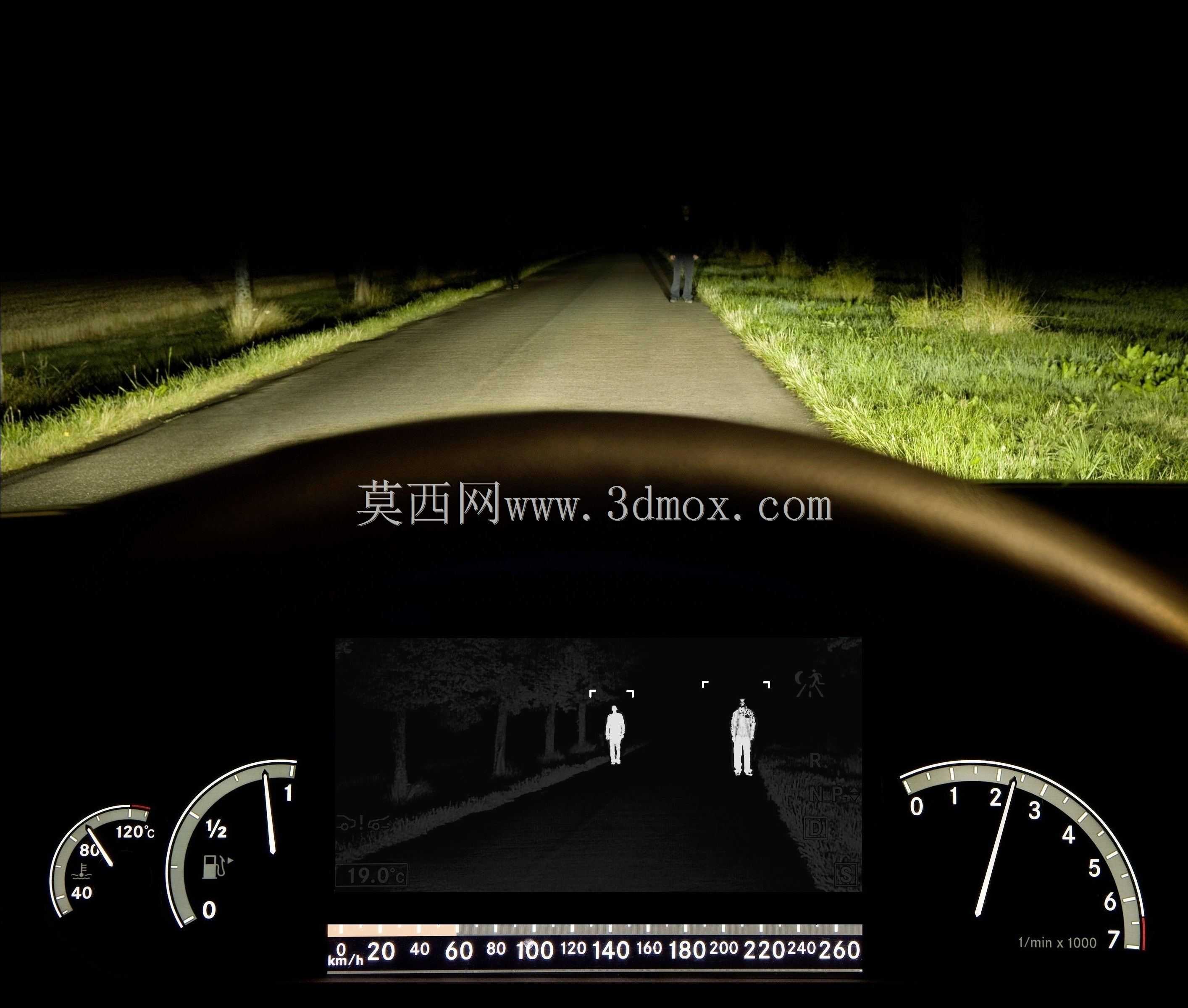

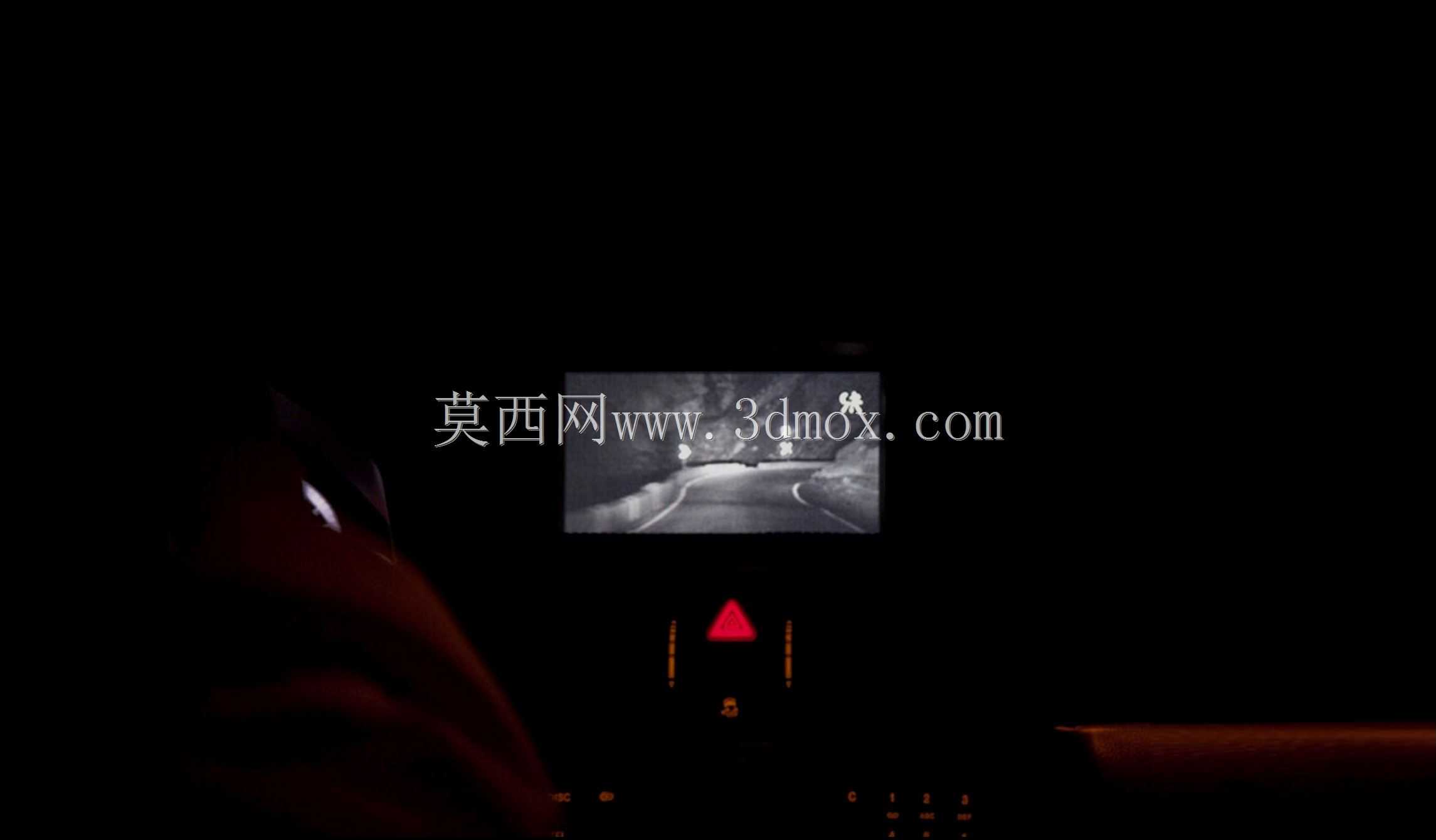

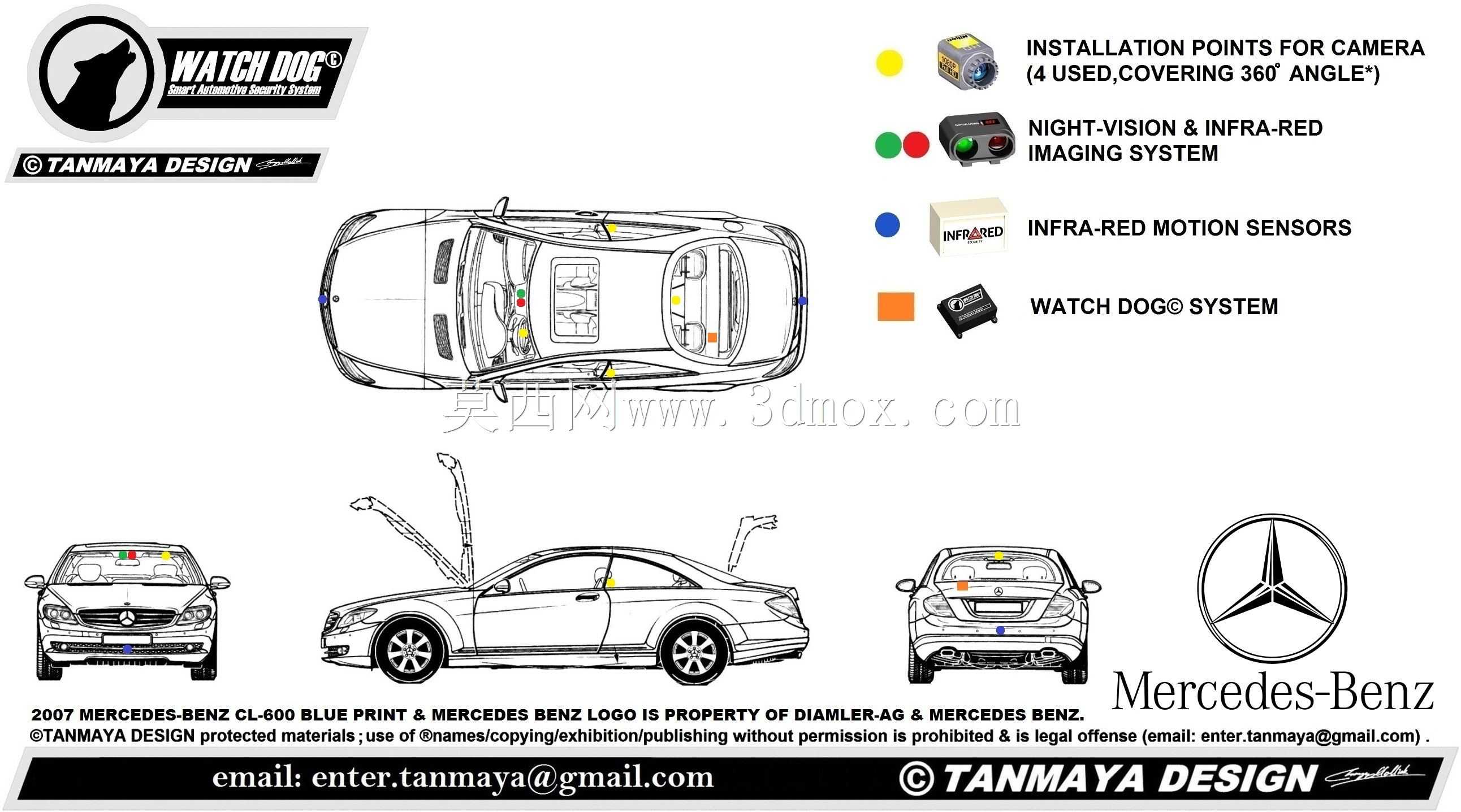

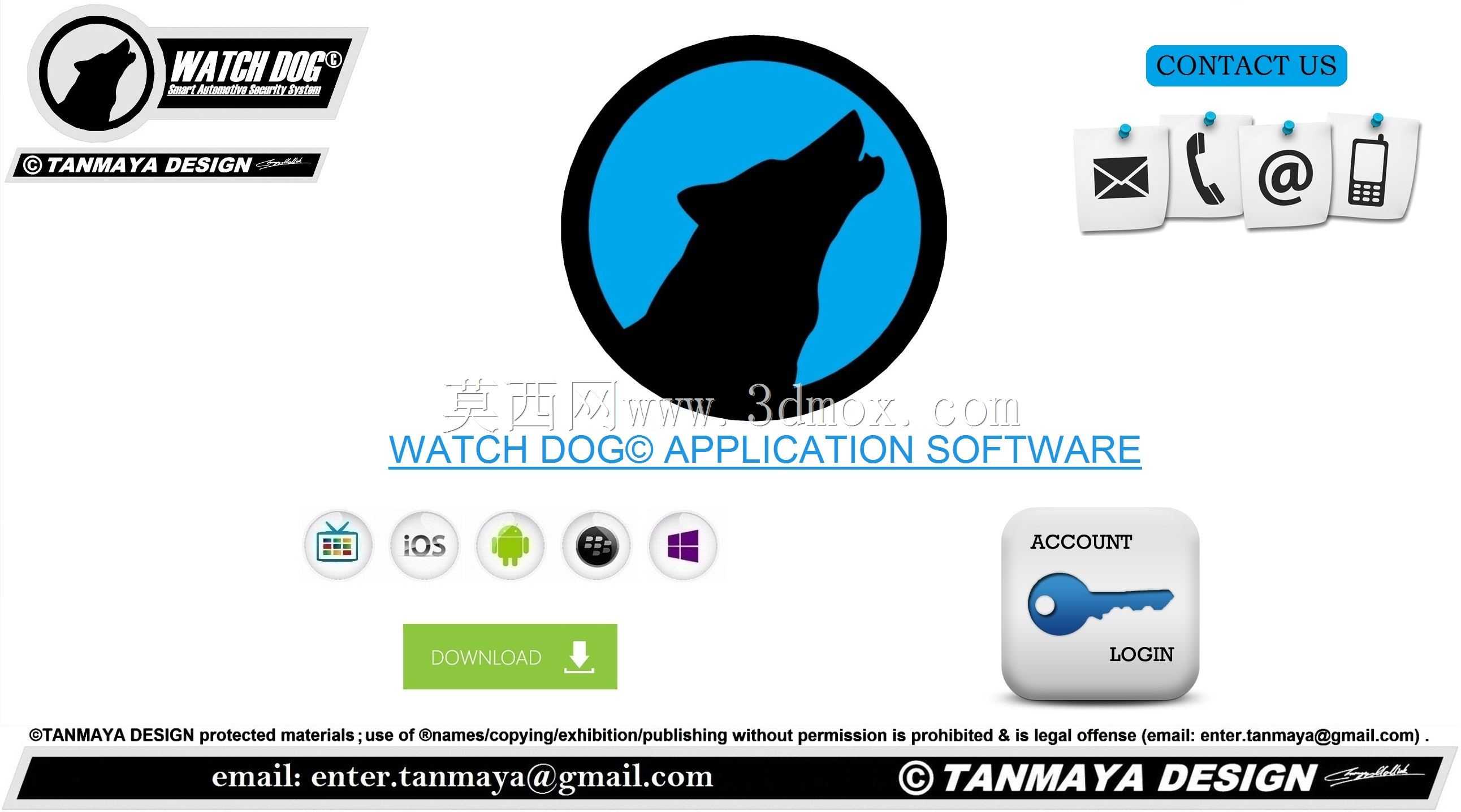

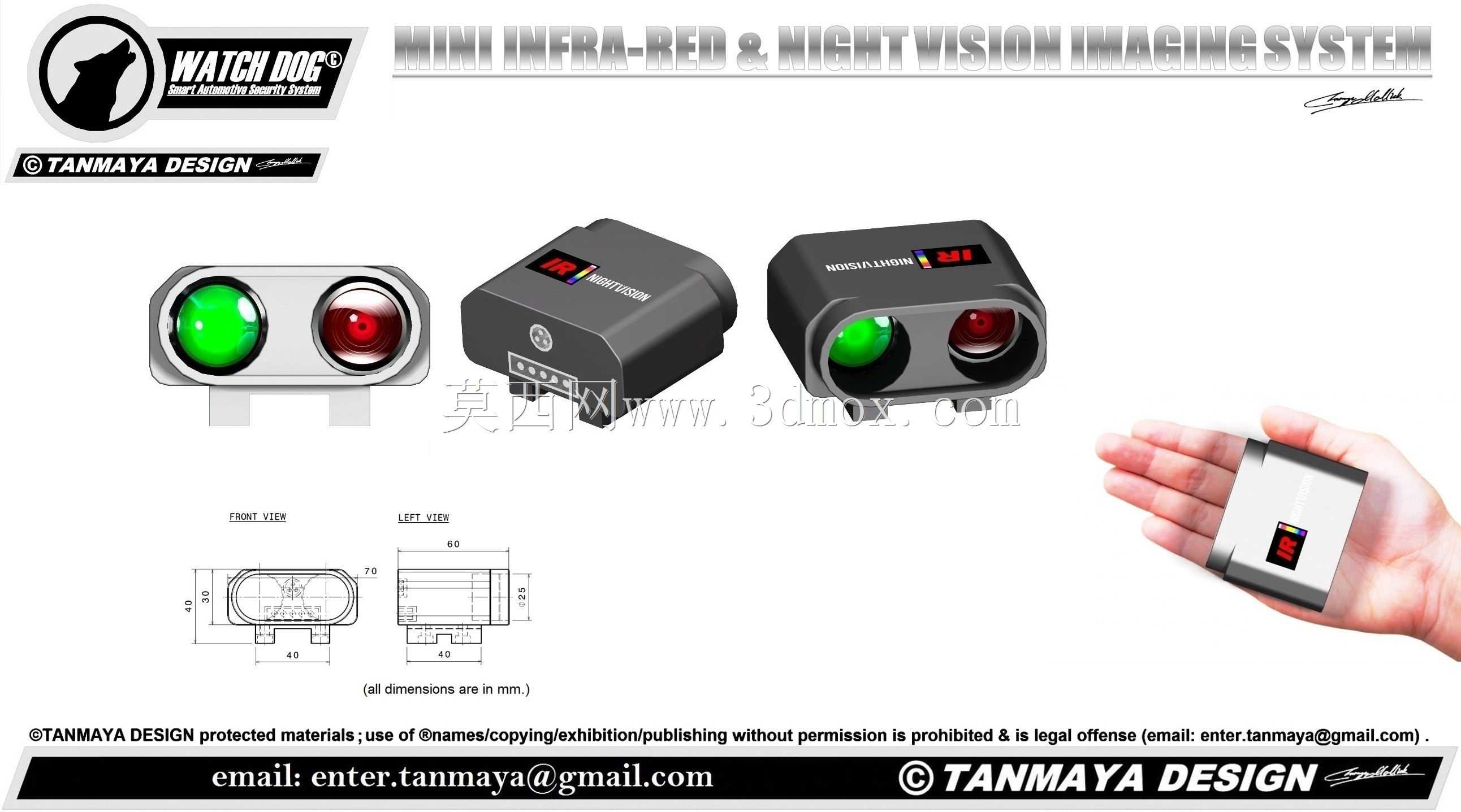

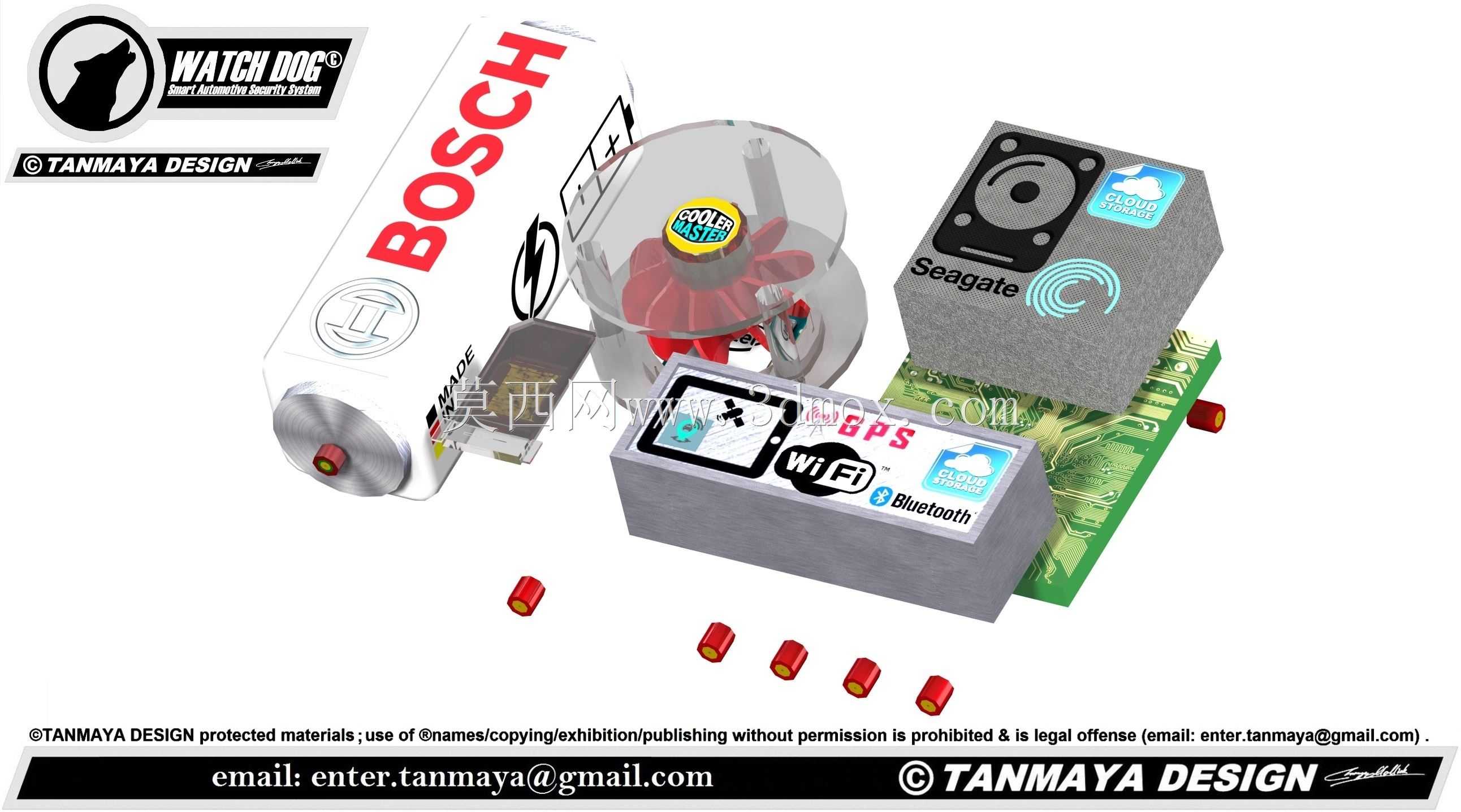

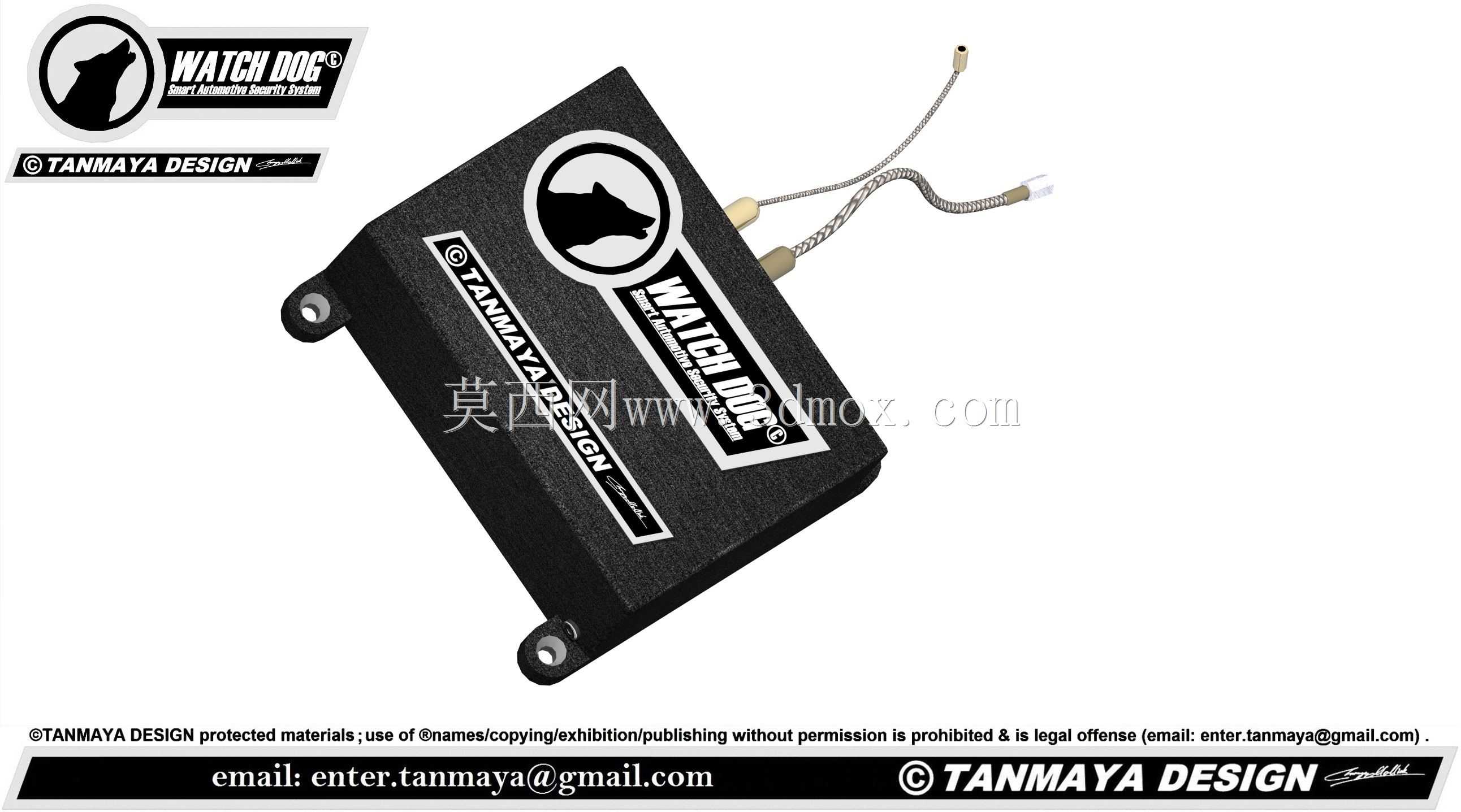

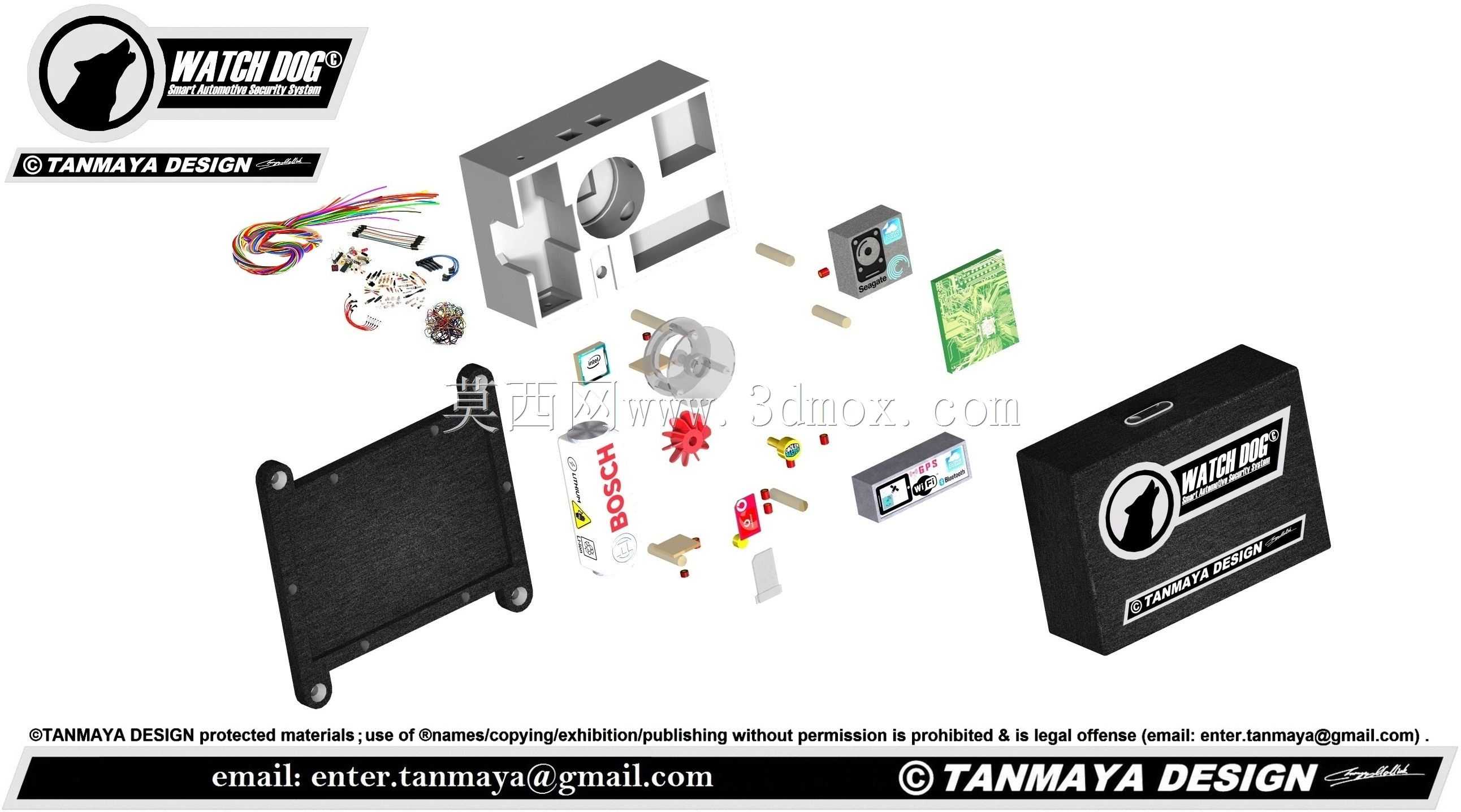

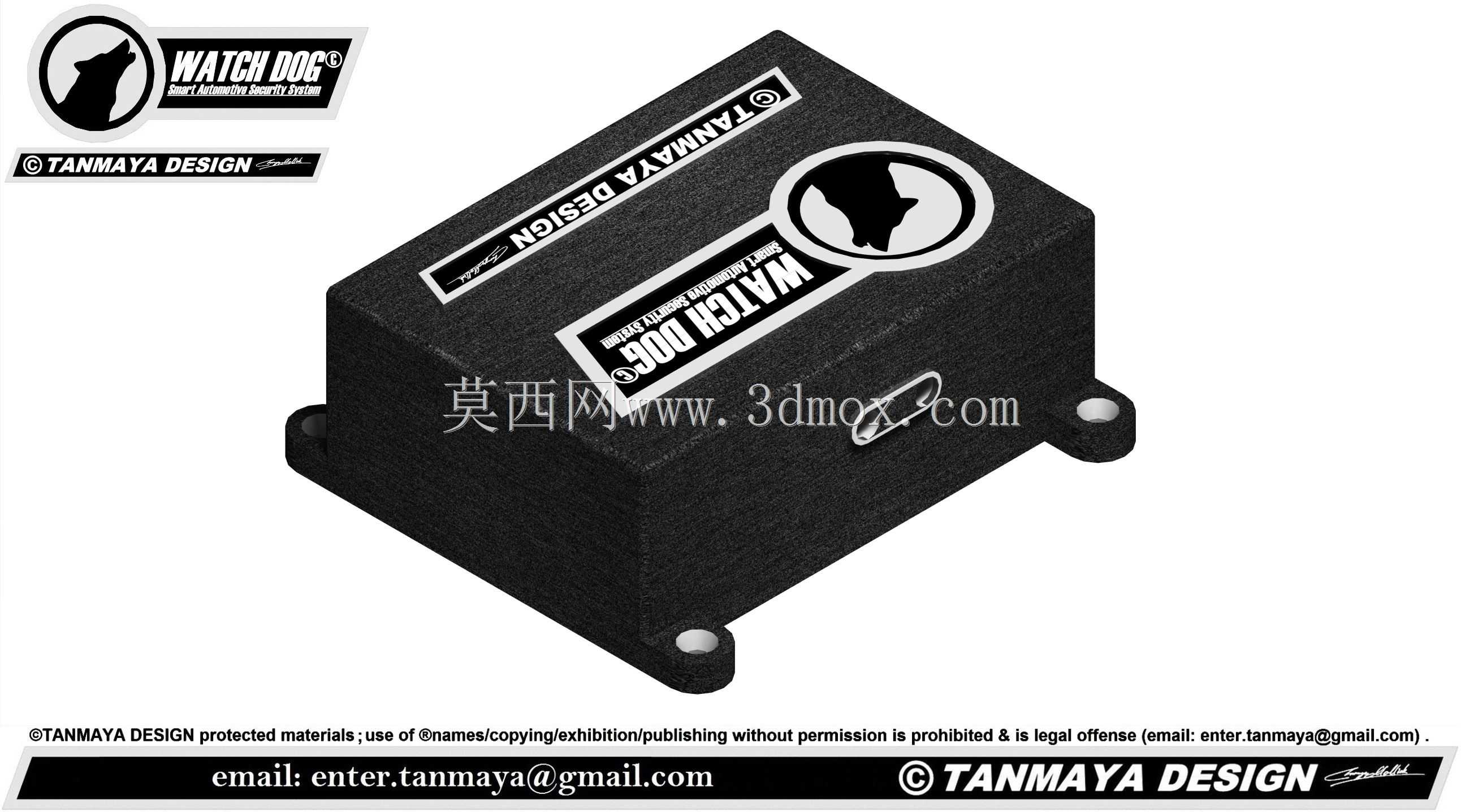

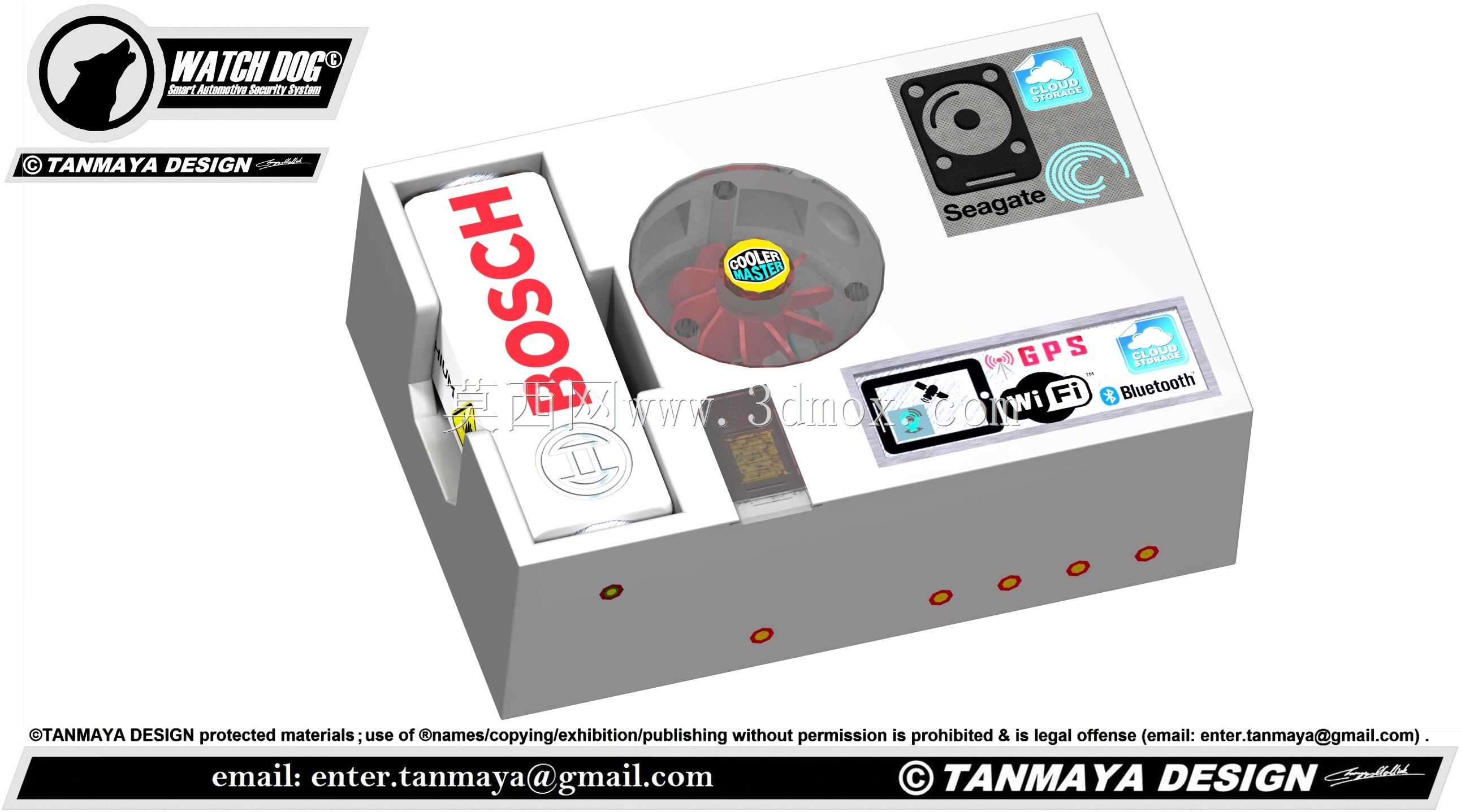

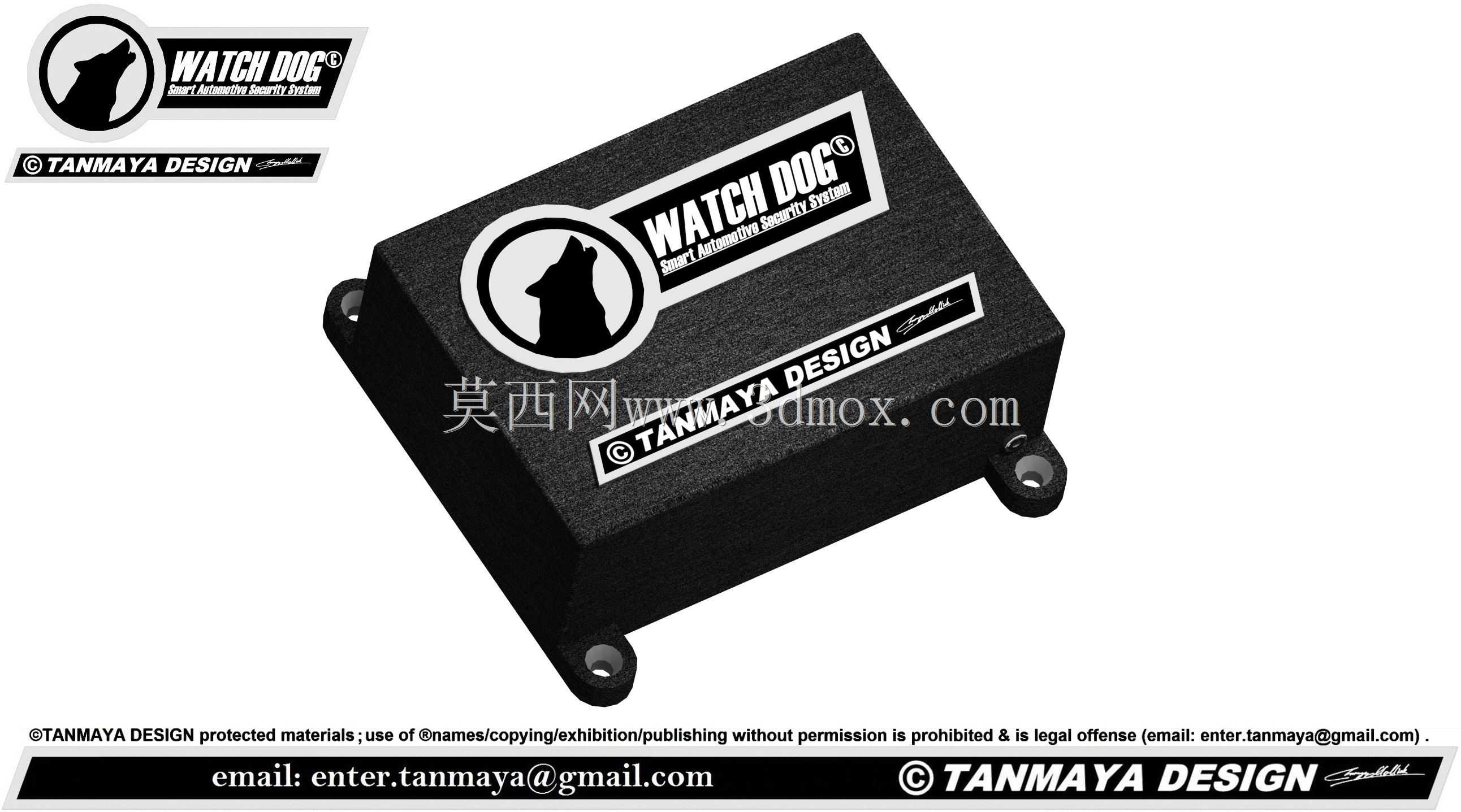

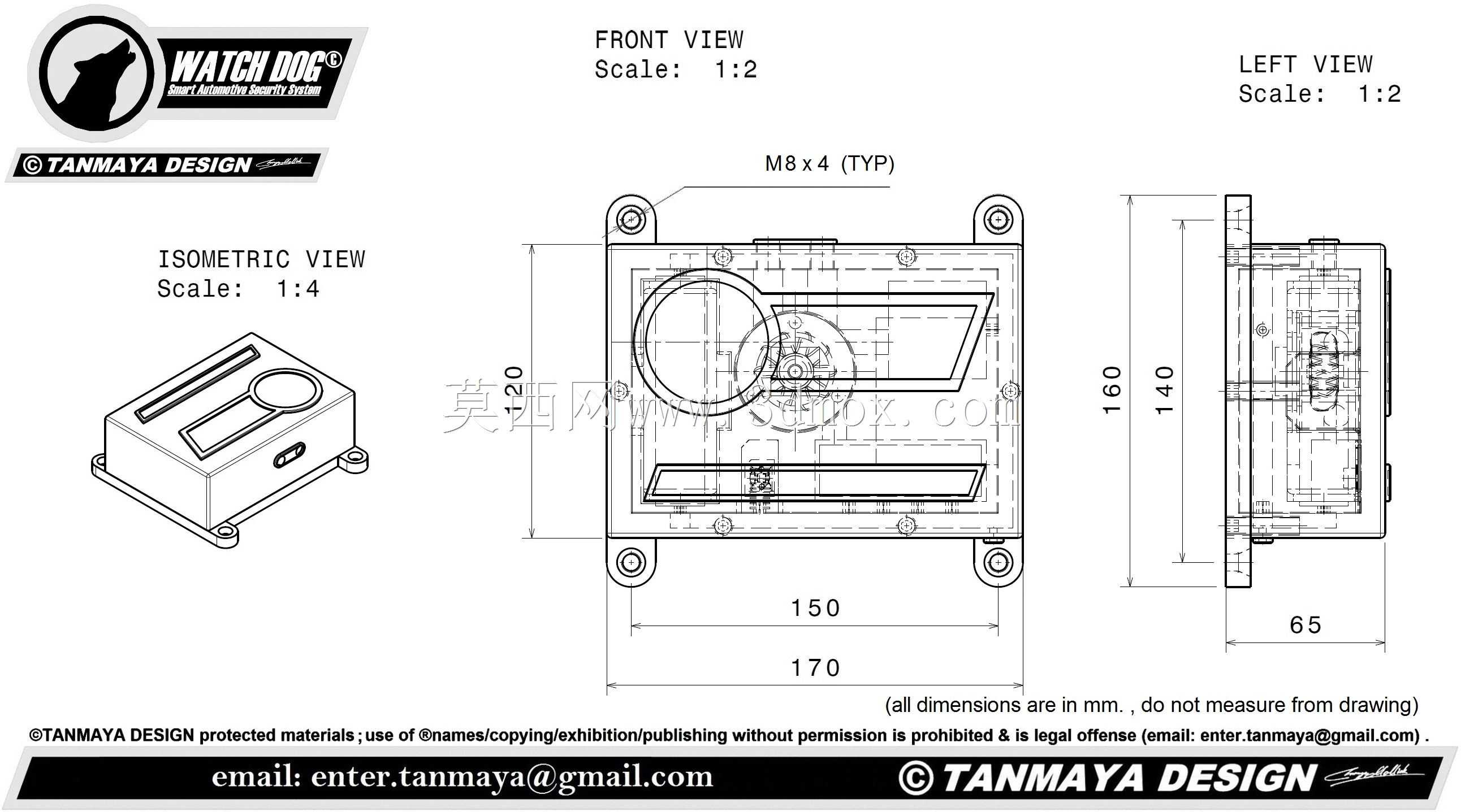

这套车载智能安全系统的设计，核心围绕车辆全场景安全防护需求搭建，覆盖驻车、行驶多状态下的风险预警与状态管控。从架构布局来看，整套系统以核心控制模块为中枢，分别对接车辆电源、发动机启停单元，同时联动多类感知与交互部件，所有线路走车载标准布线槽位，控制模块预留通用安装孔位，可适配多数乘用车型的中控台内侧或后备箱侧围安装空间，外接部件的走线长度预留了15%的冗余量，适配不同轴距车型的布线需求，避免安装时出现线束拉扯或余量过多堆积的问题。感知层配置了红外探测模块、车辆异动感应单元，可在驻车状态下监测车辆周边的异常靠近、非法撬动等行为，一旦触发阈值，系统会联动声光告警模块发出预警，同时通过通信链路向用户绑定的移动终端推送状态信息。行驶状态下，系统可实时采集车辆核心部件运行数据，通过配套的交互界面向驾乘人员展示车辆当前状态，包括电源工况、核心部件运行参数等，同时预留了USB扩展接口，可对接后续的功能升级模块，比如驾驶辅助拓展单元、车载外设接入等。设计过程中充分考虑了车载环境的适配性，所有外接部件的接插件均采用车载标准防松脱接口，控制模块的外壳预留散热筋结构，可适应车内-40℃到85℃的工作温度区间，告警部件的安装位置选在车辆A柱内侧靠近驾驶员一侧，确保告警音可清晰传递到驾乘区域，同时不会遮挡驾驶视线。整套系统的功能链路打通了车辆端、用户端的双向通信，既可以实现驻车状态下的防盗预警，也能在行驶过程中提供车辆状态的实时反馈，相比传统车载防盗装置，拓展了状态监测的覆盖维度，同时兼顾了安装适配性，不需要对车辆原有线路做大幅改动，多数部件可采用无损卡扣式安装，降低后期加装的施工难度。各功能模块采用分区布局设计，电源对接模块单独做了防浪涌保护，避免车辆启动时的电压波动冲击核心控制单元，感知模块的探测角度可通过安装底座的调节结构做±30°的调整，适配不同车型的安装位视角差异，确保探测范围覆盖车辆关键区域。
