POP蒸汽船玩具结构设计方案

　　这款小型蒸汽动力船玩具的结构设计，核心围绕低龄用户使用安全、简易动力逻辑、轻量化耐用性三个核心维度展开，首先从使用场景来看，这类产品主要面向青少年科教演示、民用休闲玩具市场，既可以作为中小学物理热力学、流体力学的具象演示教具，也可以作为静态收藏船模、户外浅水区域的动力玩具使用，适配平静湖面、家用泳池、室内盛水容器等多种静水使用场景，不需要额外配套专用动力电源，仅依靠加注少量清水后加热产生的蒸汽压差即可提供行进动力，使用门槛极低。

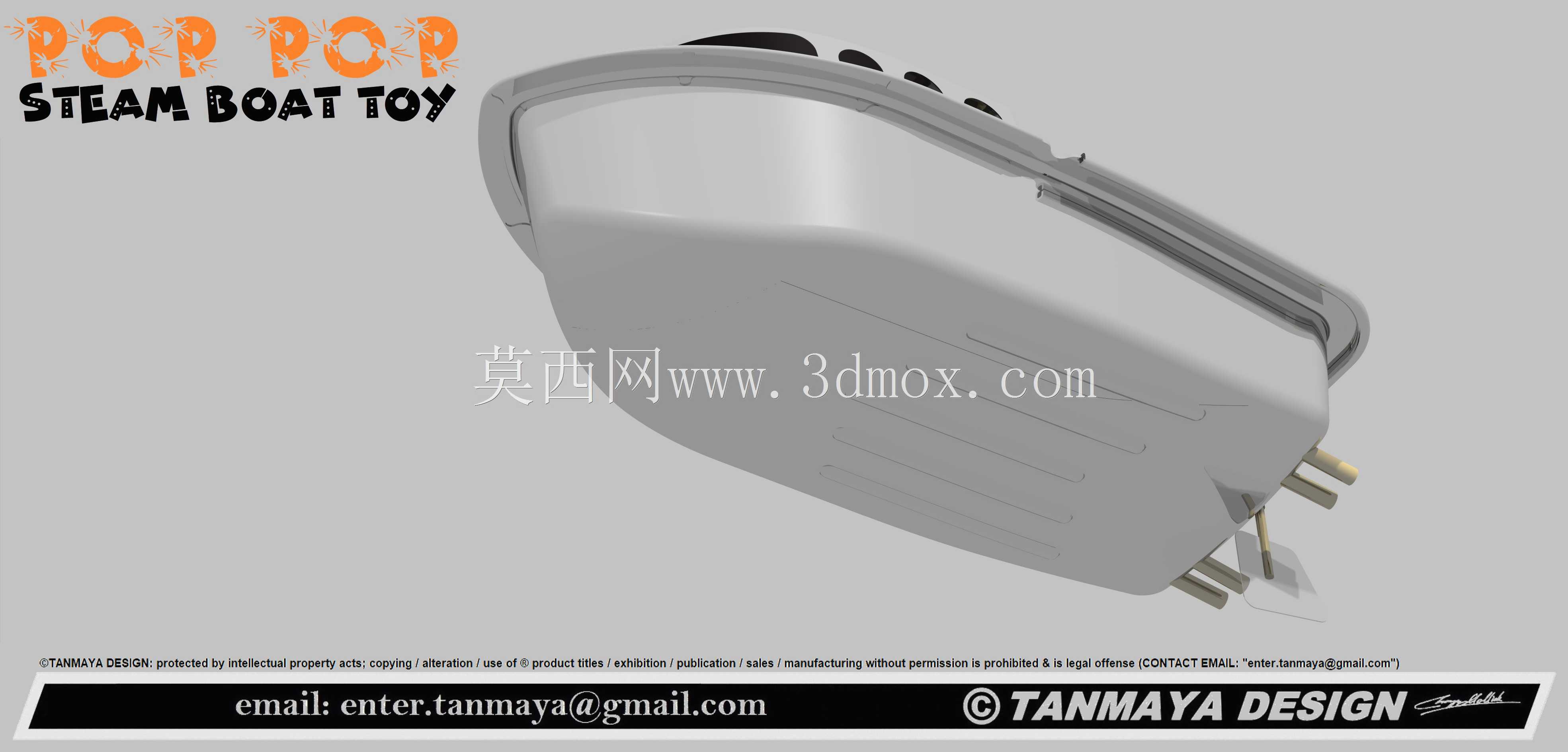

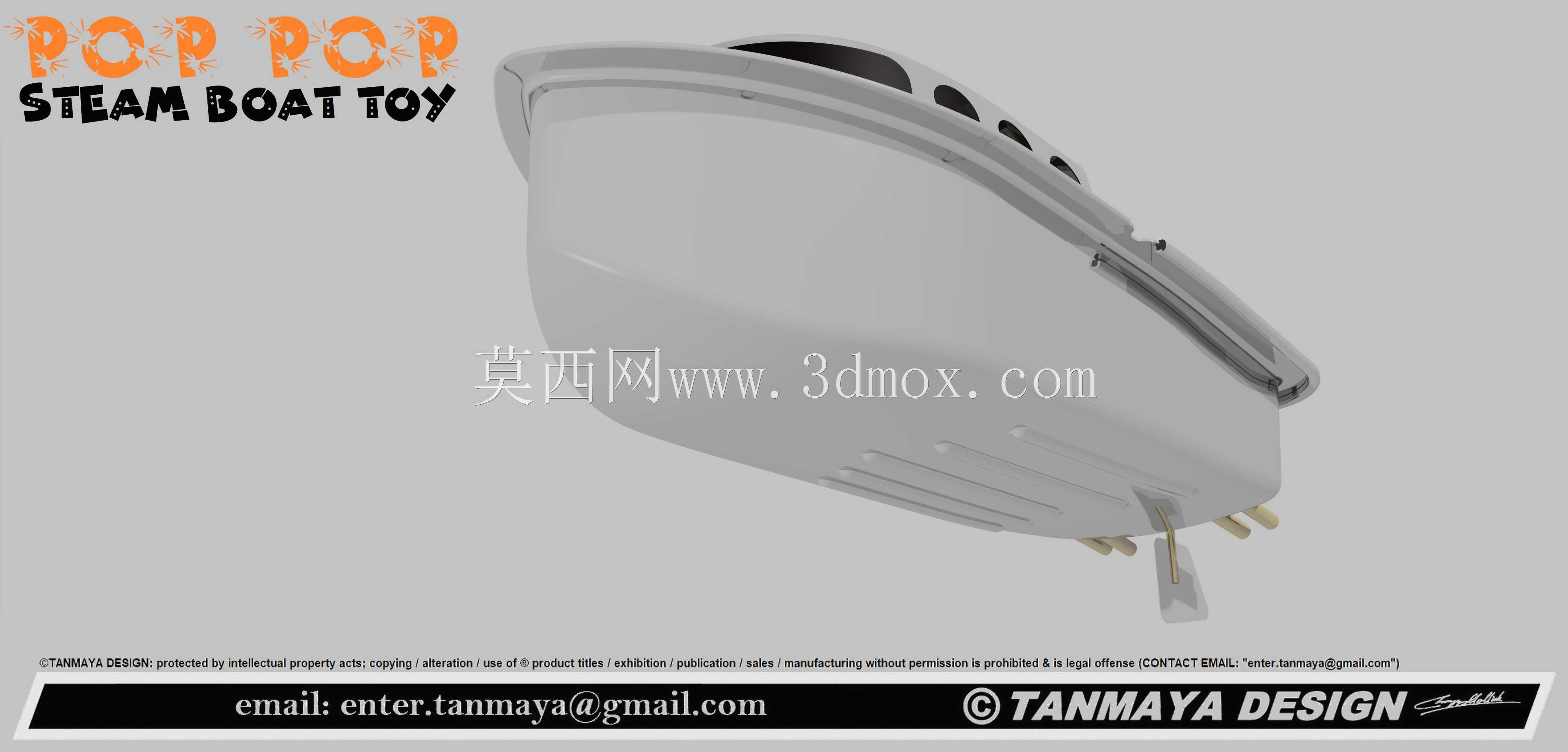

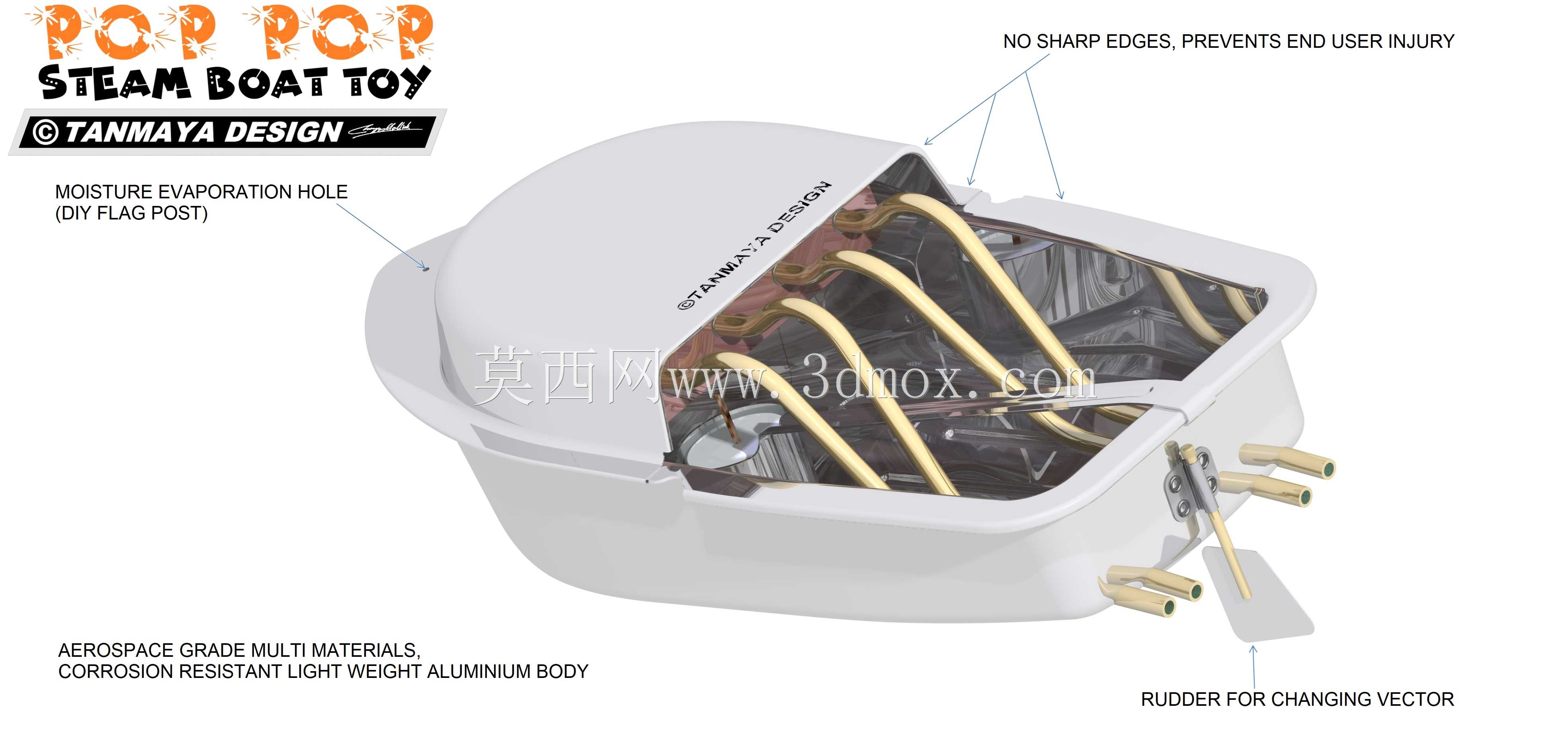

　　从功能特性层面拆解，壳体采用航空级铝合金材质冲压成型，整体壁厚控制在0.8mm-1.2mm区间，兼顾轻量化与抗腐蚀能力，整体重量控制在220g左右，成年人单手握持即可完成加水、启动、放置的全流程操作，不会因为自重过大导致吃水过深影响动力效率。壳体所有外露边缘全部做R2以上圆角钝化处理，全程无尖锐棱角，从结构根源上避免使用过程中划伤用户的风险，符合玩具类产品的安全设计规范。壳体顶部预留的 moisture evaporation hole 兼具两个功能，日常存放时作为内腔通风孔避免内部管路凝水锈蚀，加注清水时可以作为DIY flag post的安装位，用户可以自行加装小尺寸旗帜等装饰件，拓展个性化改装空间。

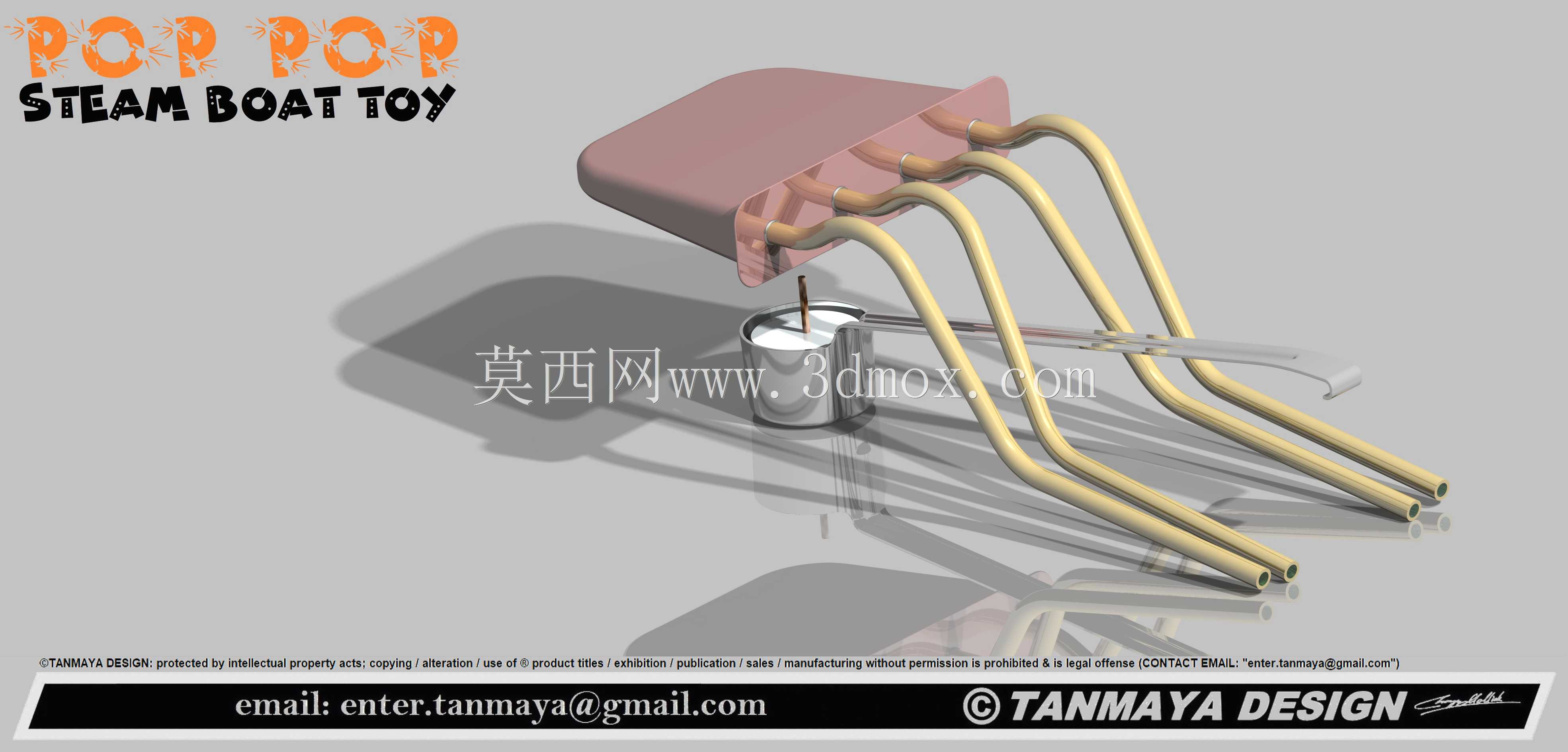

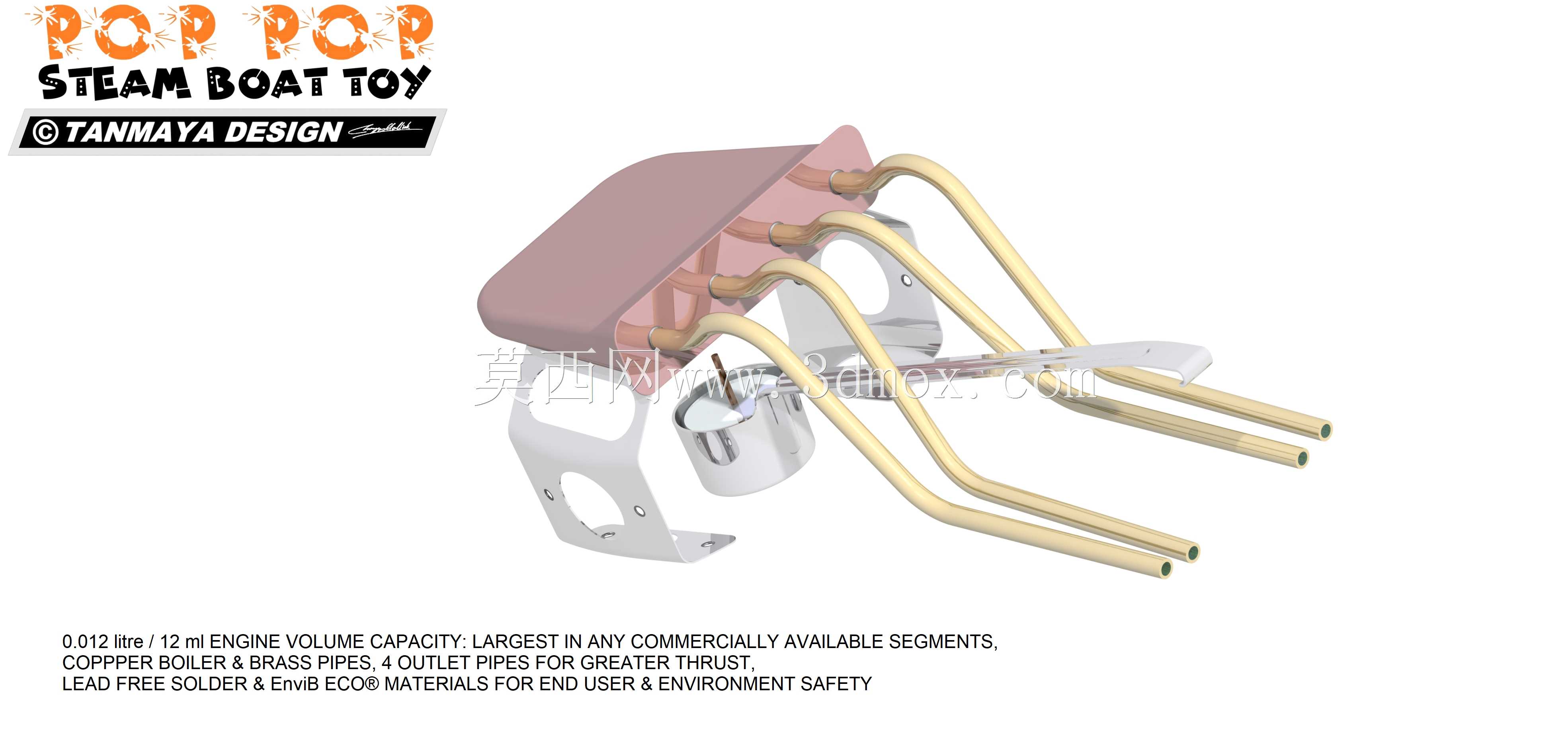

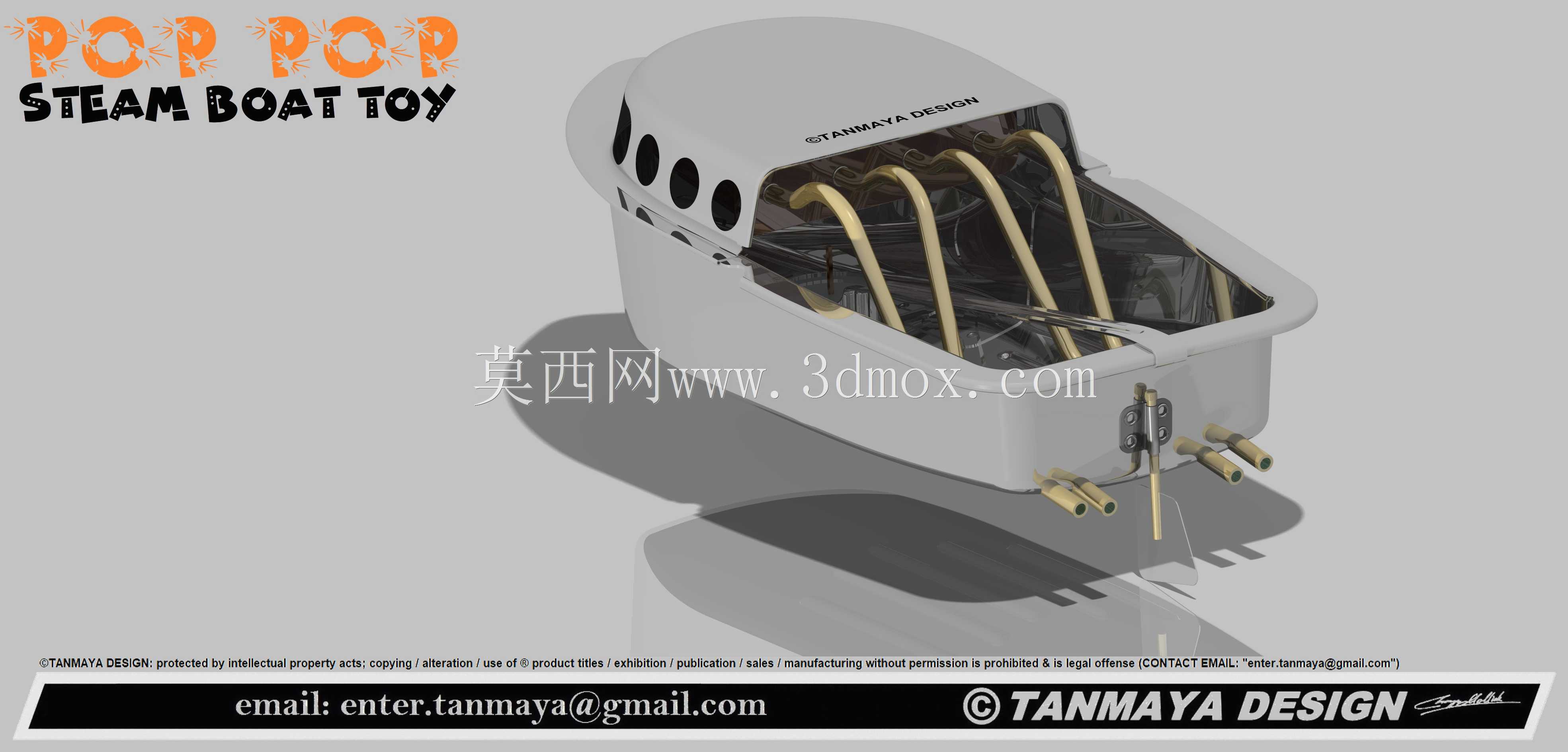

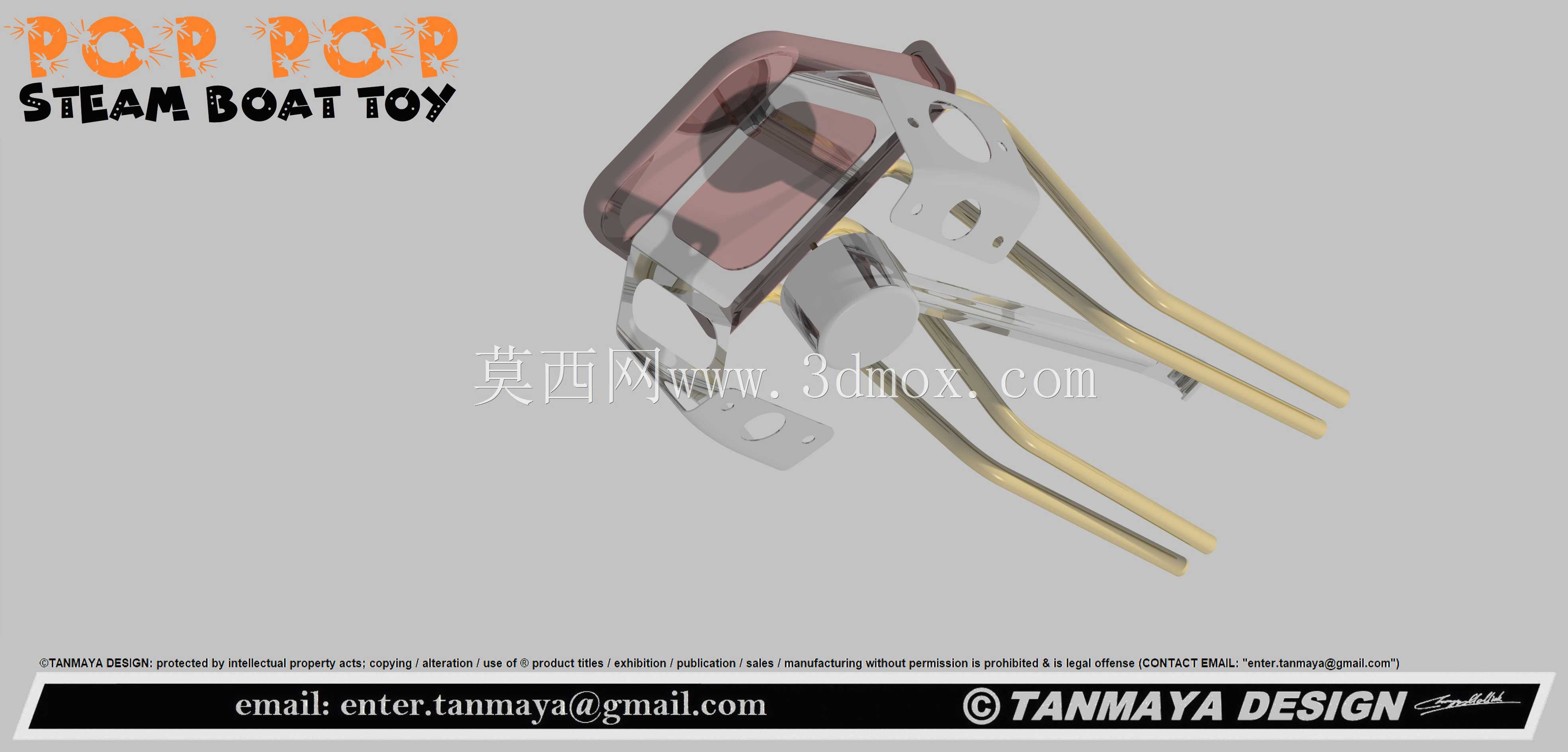

　　内部核心动力管路采用多组并联的空心黄铜管排布，管路两端分别连通锅炉腔与尾部喷口，当锅炉腔内的水受热蒸发后，蒸汽在管路内快速膨胀，从尾部喷口高速喷出形成反推力，多组并联管路的设计可以让蒸汽输出更平稳，避免单管路设计容易出现的推力断续、船身行进抖动的问题。尾部设置的独立rudder结构采用铰接方式与壳体尾部连接，用户可以通过手动拨动舵叶调整偏转角度，改变船身行进时的水流反作用力方向，从而实现行进矢量的调整，舵叶的转动阻尼通过铰接点的预紧力控制，调整到对应角度后可以自行保持位置，不需要额外增加锁止结构，简化整体零件数量。

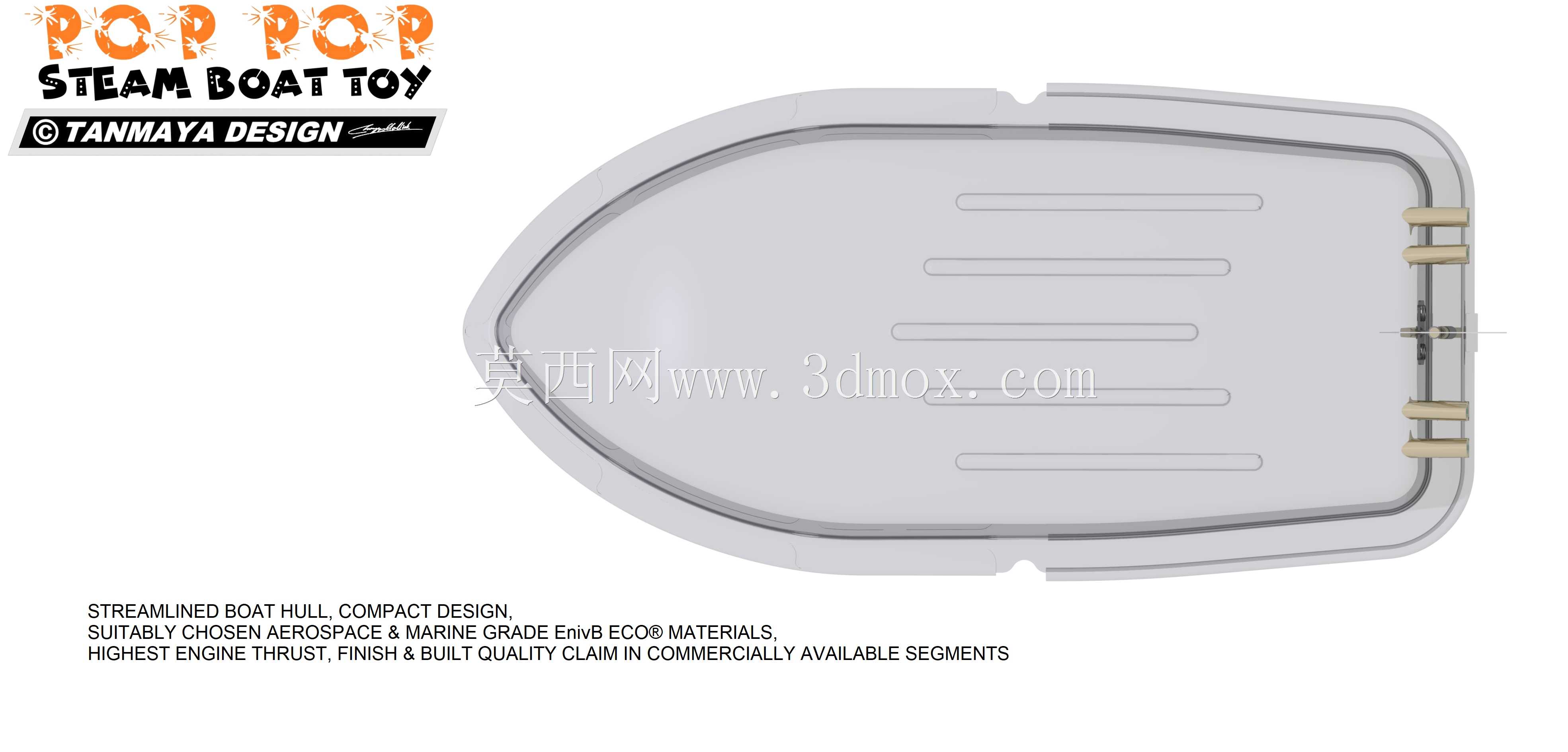

　　设计思路上，整体结构尽量减少不必要的零件拆分，壳体采用一体化冲压成型，减少拼接缝隙带来的漏水风险，内部管路与壳体的连接全部采用钎焊密封，焊接位置做打磨平滑处理，避免焊渣残留堵塞蒸汽管路。所有内部管路的弯折半径全部大于管路直径的3倍，避免管路弯折处出现截面变形导致蒸汽流通阻力增大，影响动力输出效率。从安装边界来看，整体外形轮廓控制在150mm100mm70mm区间，可以适配市面上多数通用船模展示支架的安装尺寸，不需要定制专用支架即可完成静态陈列；底部壳体的吃水线位置做了内凹标识，用户加注清水时可以直观判断加水量，避免加水过多导致锅炉腔蓄水过量，延长蒸汽产生的等待时间，也避免加水过少导致动力持续时间不足。

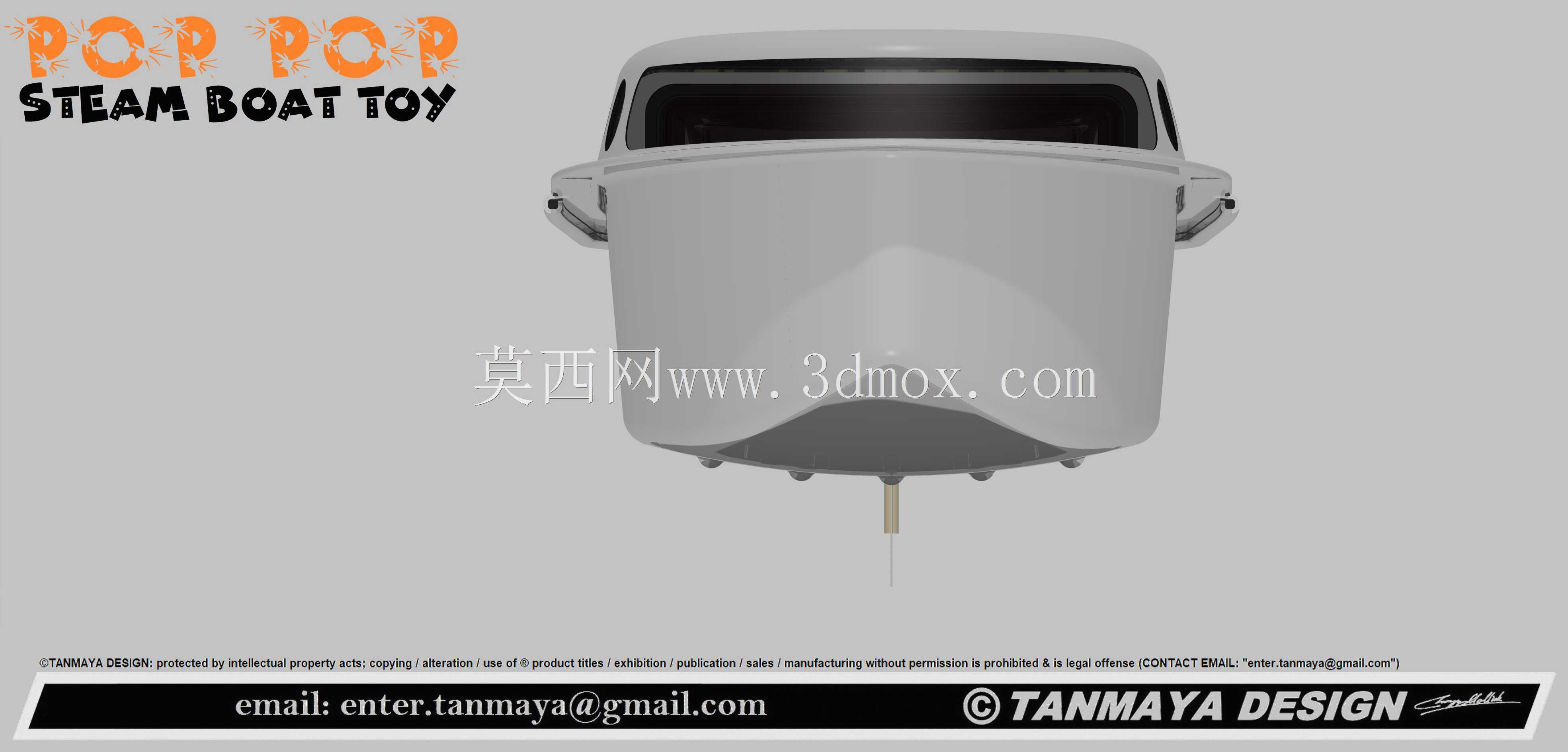

　　在实际使用的工况适配层面，壳体表面做阳极氧化处理，既可以提升铝合金表面的耐磨性能，避免日常把玩、放置过程中出现表面划痕，也可以进一步提升壳体的抗腐蚀能力，长期接触水体也不会出现表层氧化锈蚀的问题。尾部喷口的内径统一控制在1.5mm，既保证蒸汽喷出时的反推压力足够驱动船身行进，也避免喷口过大导致蒸汽消耗过快，缩短单次加水后的持续行进时间。铰接舵叶的下边缘低于壳体底部2mm，保证舵叶可以完全浸入水中，在低速行进状态下也能提供足够的转向力矩，不会因为舵叶入水深度不足出现转向失效的问题。

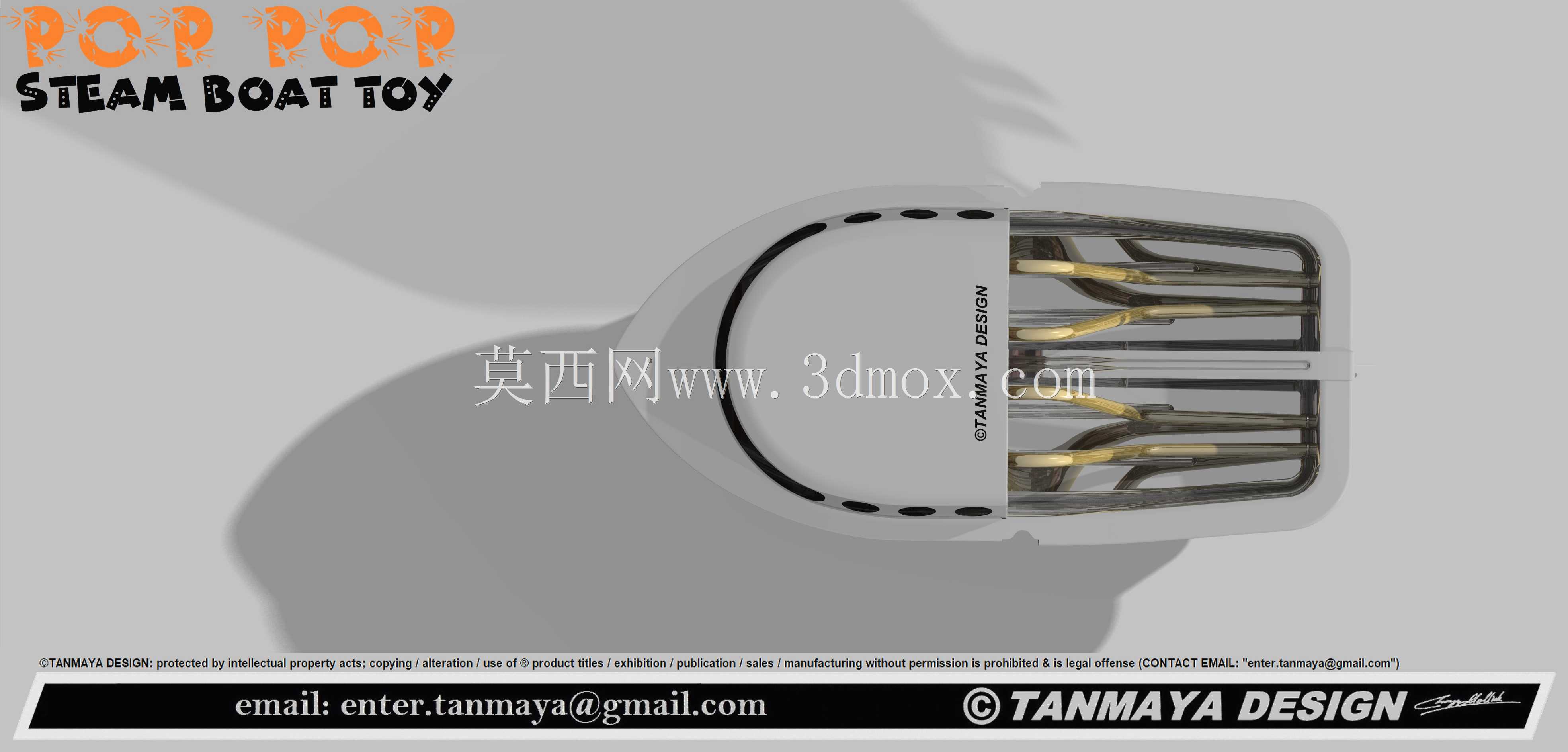

　　从结构建模的逻辑来看，所有配合位置的公差全部按照IT12级精度控制，既满足小批量冲压加工的工艺要求，降低生产加工的成本，也保证零件装配时不需要额外修配即可完成组装。内部管路的排布全部避开壳体顶部的加水通风孔，避免加水时水流直接冲击管路导致管路变形，同时管路与壳体内壁之间预留1mm以上的间隙，避免加热后的管路高温直接传导到壳体外壁，导致用户拿起时出现烫伤风险。整体结构没有易脱落的小尺寸零件，所有外部连接结构全部采用永久性连接方式，避免低龄用户拆卸后误食小零件的安全隐患，完全符合玩具产品的结构安全要求。
