壁挂式人体红外运动检测传感装置

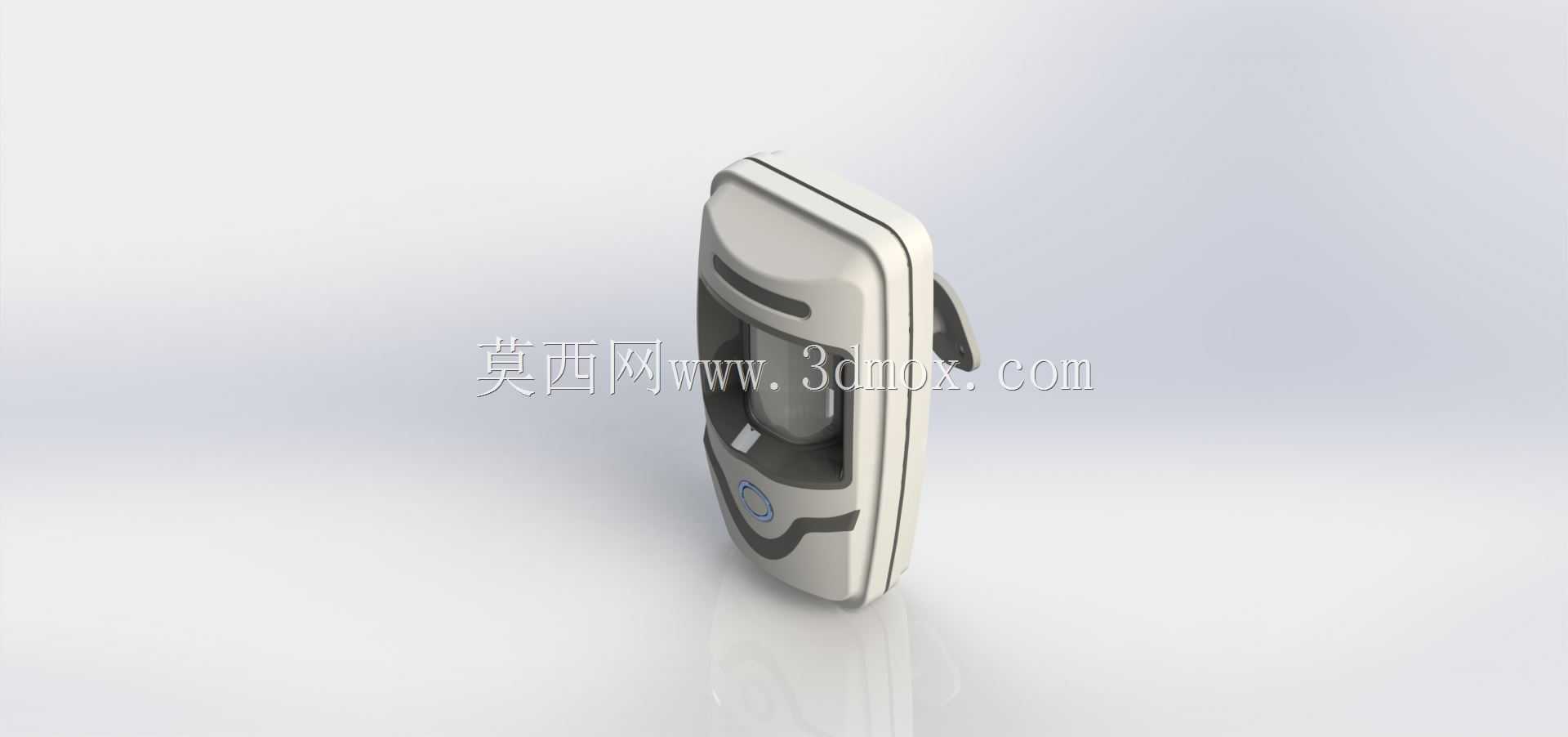

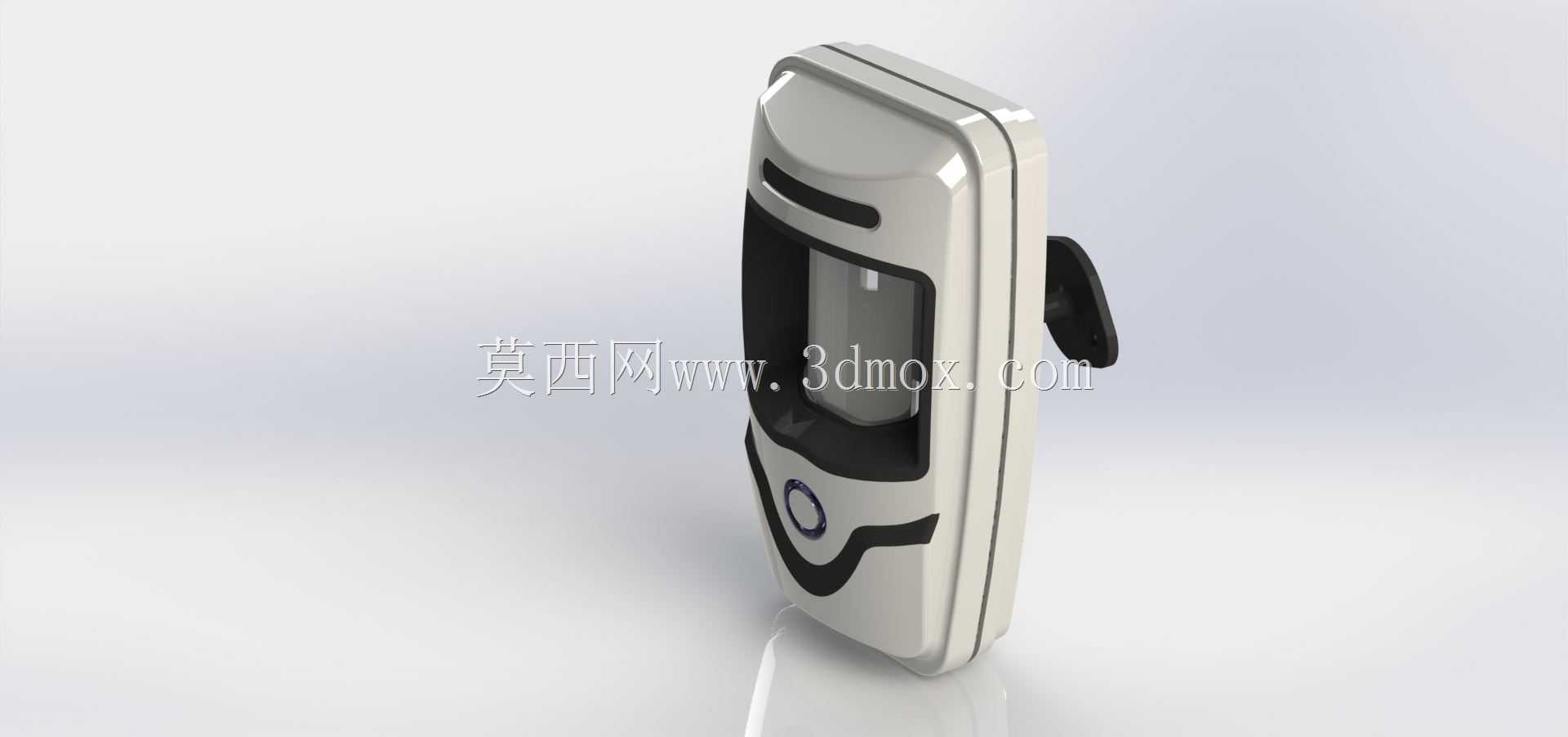

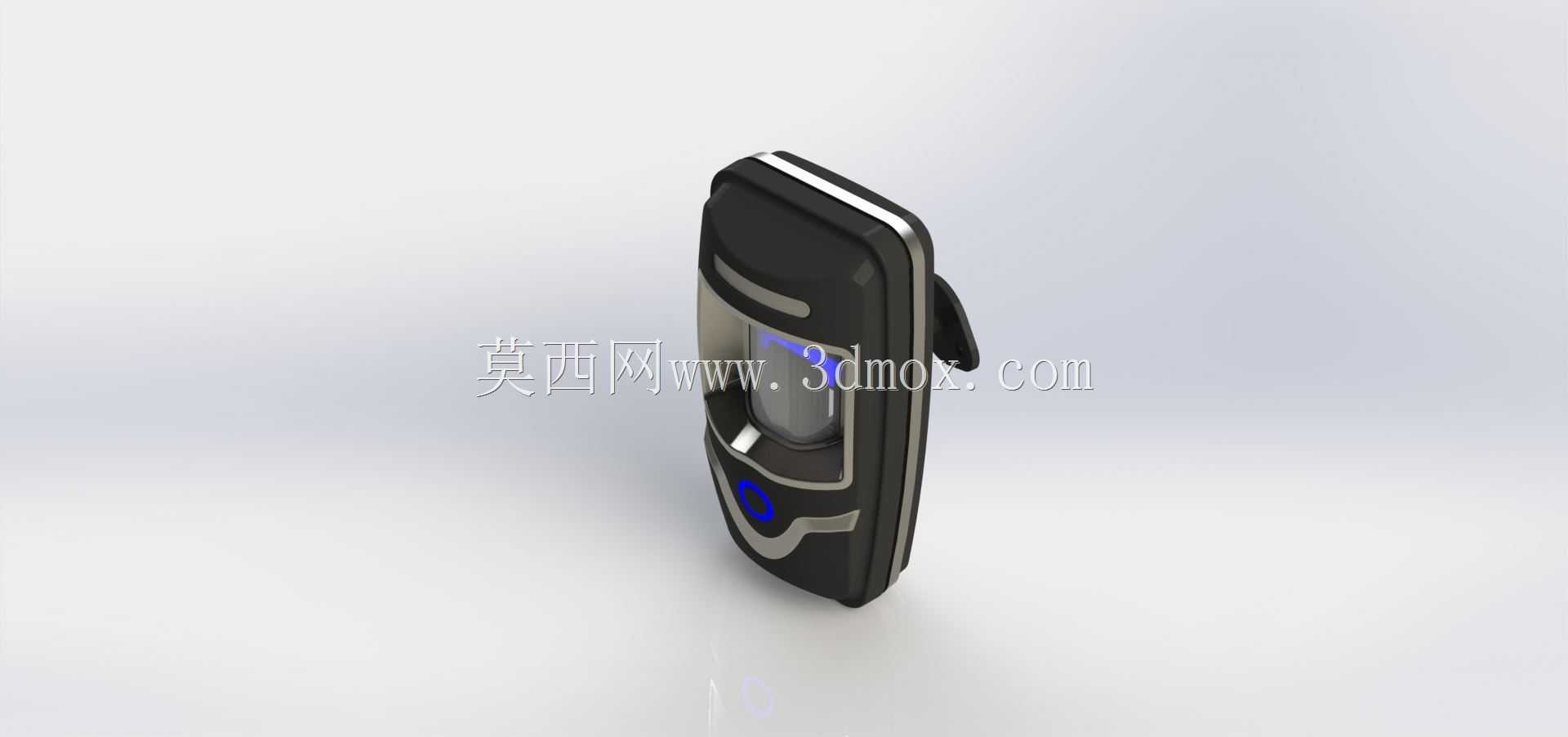

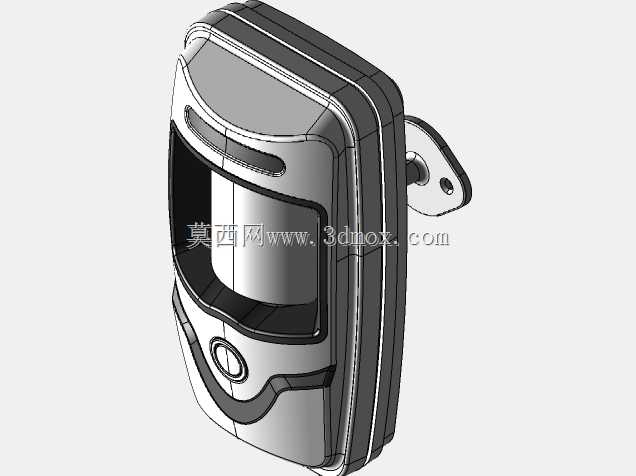

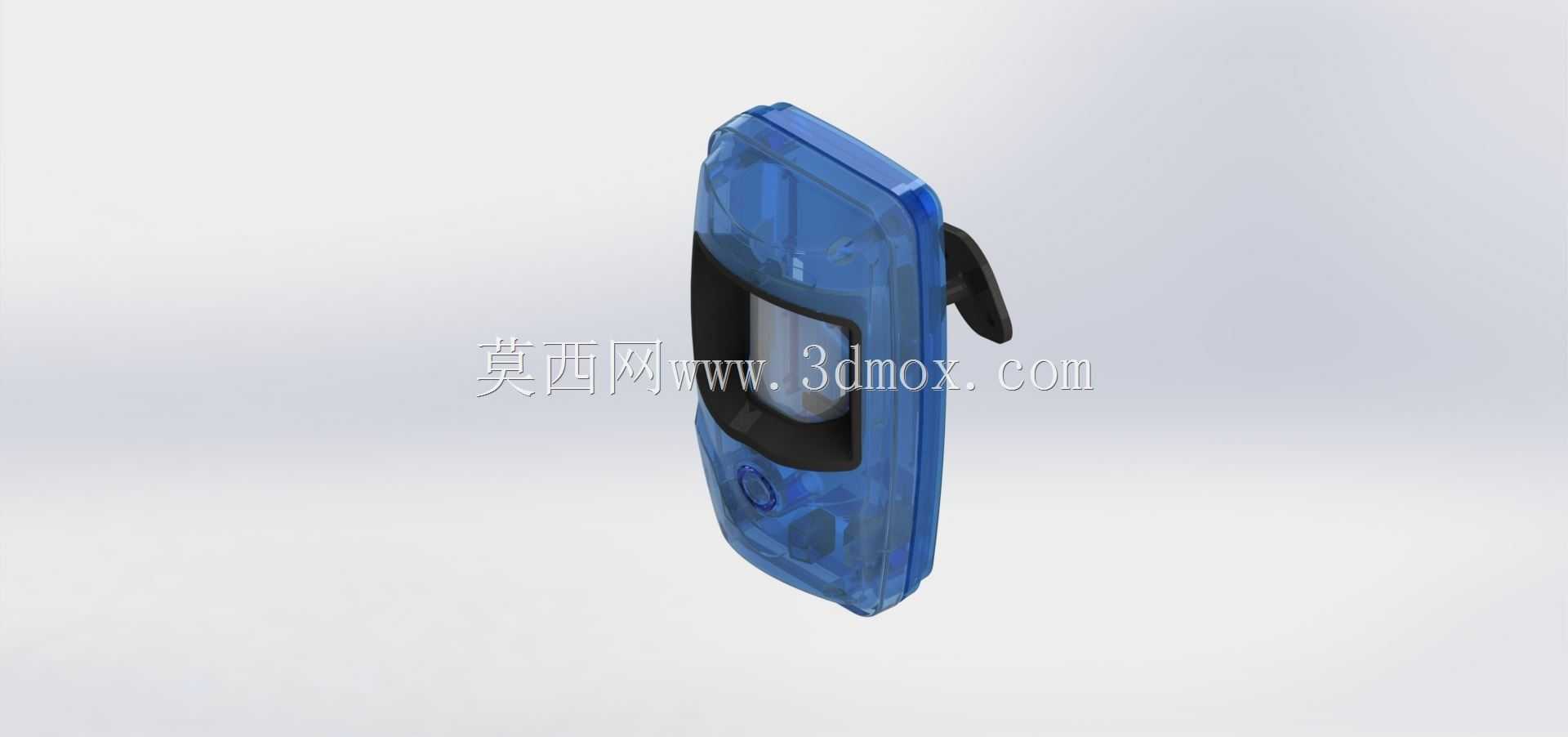

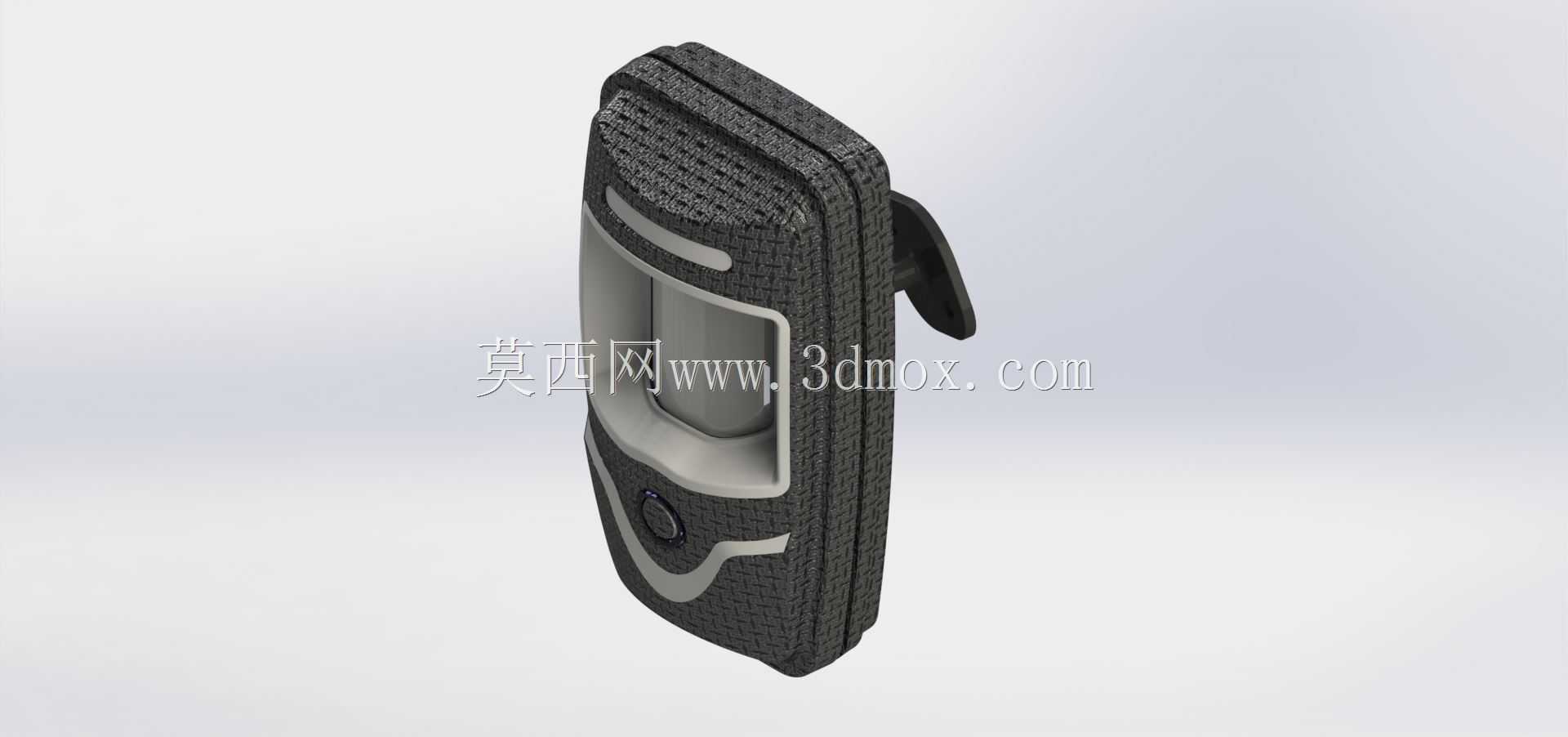

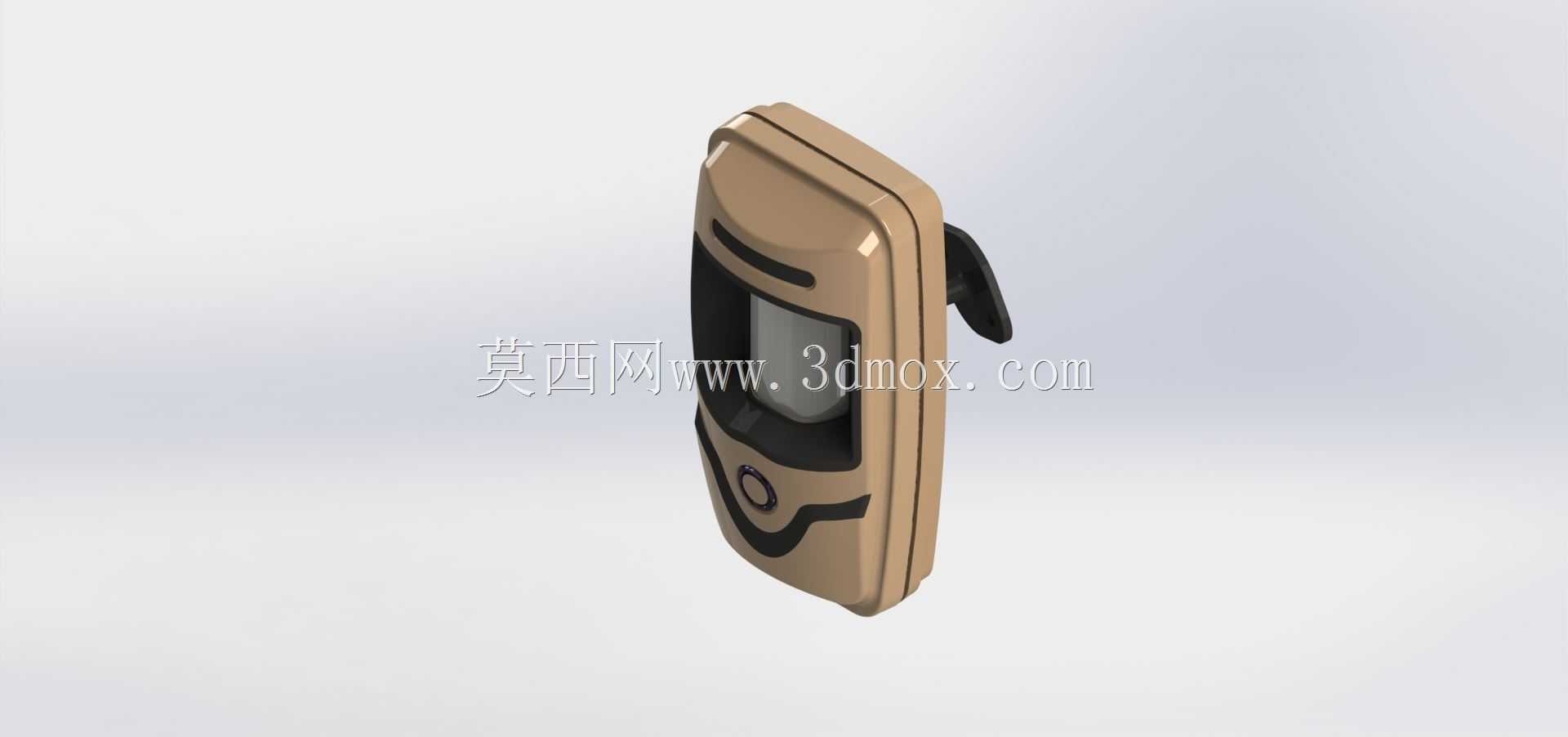

这款壁挂式运动检测装置，主要面向室内安防监测、智能照明触发、公共区域人员存在检测等场景设计，可嵌入到智能家居系统、办公区域节能管控系统、小型安防报警组网中使用，核心功能是通过被动红外探测原理捕捉覆盖范围内的人体移动信号，输出触发信号给后端控制单元，实现人来灯亮、异常移动报警、区域人员统计等实际功能。从结构设计来看，整机采用竖长流线型外壳，主体为ABS注塑成型的上下扣合结构，侧面预留的挂耳结构可直接适配标准86底盒安装，也可通过膨胀螺丝直接固定在墙面，安装时需保证探测窗口距离地面2.2-2.4米高度，探测俯角调整范围在15-30度之间，可覆盖下方6-8米、120度扇形区域，安装边界需避开空调出风口、暖气散热片等温度骤变区域，同时避免正对窗户等有强光直射的位置，减少误触发概率。装置正面中部为半透明菲涅尔透镜窗口，内部集成热释电探测元件，窗口下方设置圆形状态指示灯，正常待机时指示灯处于熄灭状态，探测到移动信号时会短暂点亮提示工作状态，外壳接缝处设计有0.8mm的止口结构，配合内部硅胶密封圈可达到IP42防护等级，可满足普通室内环境的防尘防泼溅要求，背部预留的走线槽可适配暗装布线场景，底部预留的开孔可走明装线材，兼顾不同装修场景的安装需求。设计时充分考虑了手持调试的握持手感，侧边做了R3.5的圆角过渡，避免安装时划伤施工人员，外壳表面采用细咬花处理，不易残留指纹和灰尘，长期使用也不会出现明显的外观老化痕迹，内部PCB板通过四个M2的铜柱固定在下壳上，电池仓（或接线端子仓）设置在透镜窗口后方，更换电池或接线时无需拆下整机底座，只需掀开上盖即可操作，降低后期维护难度。整体结构没有多余的外露螺丝，外观简洁协调，可适配家居、办公、商业场所等多种装修风格，不会显得突兀，探测灵敏度可通过内部电位器调整，可根据实际使用场景调整探测距离和触发阈值，避免宠物经过或者小型物体移动造成的误报，结构上预留的透镜安装位可兼容不同规格的菲涅尔透镜，方便后续根据不同探测角度需求快速改型，不需要重新开整套外壳模具，降低衍生型号的开发成本。
