MLX90614红外测温传感器高精度结构模型

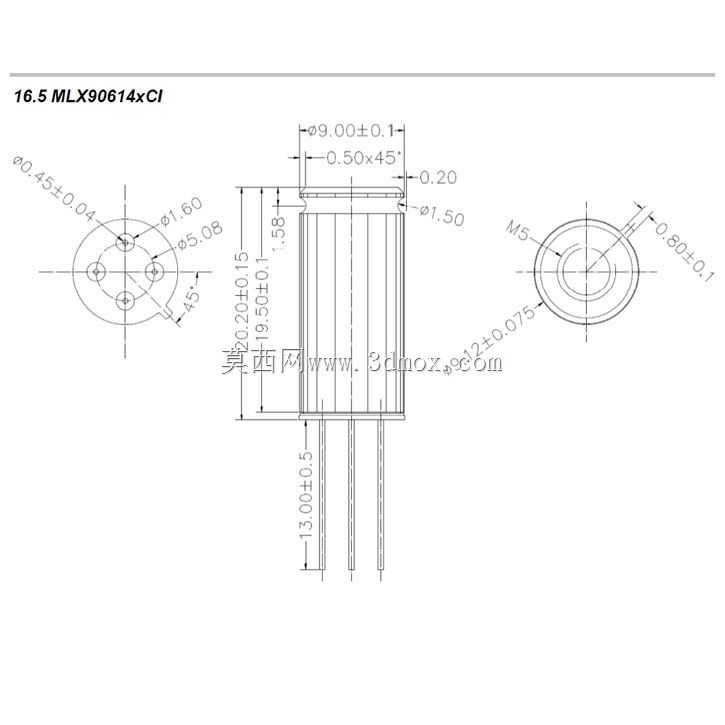

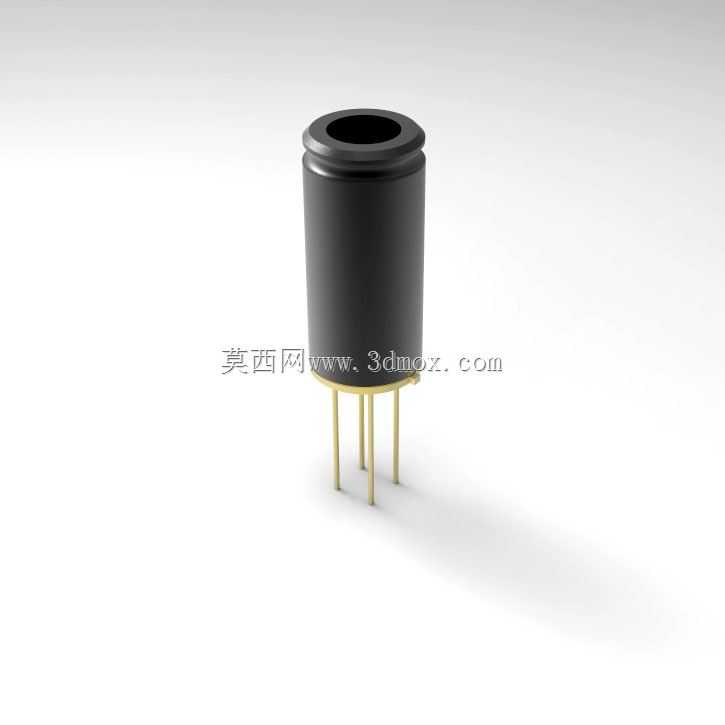

在工业测温场景里，非接触式测温的需求一直存在，尤其是在被测物体处于运动状态、带电环境或是高温无法近距离触碰的工况下，接触式测温探头往往无法适配安装与使用要求，这类红外测温元件的应用就成了很多设备集成时的首选方案。做设备结构设计时，首先要考虑的是元件的安装边界，这款测温元件采用TO-39封装形式，圆柱形的主体外壳直径适配标准TO封装的安装孔位，底部引出的三根直插引脚间距符合常规直插元件的焊盘设计规范，在做PCB布局时可以直接按照标准引脚间距预留焊盘位置，不需要额外做定制化的封装调整，能减少硬件设计阶段的反复核对工作量。从功能特性来看，这款元件的视场角较窄，意味着它的测温区域更集中，在针对小尺寸被测物体进行温度采集时，不会因为周边环境温度的干扰出现数值偏差，适合用在精密设备的温度监测点位，比如3D打印机的喷头温度实时采集、小型电机绕组的温升监测、工业流水线小件产品的温度筛查这类需要精准定位测温点的场景。建模过程中需要重点还原的是外壳的阶梯状顶部结构，这个位置是红外感应窗口的安装位，顶部的环形凸台是用来在安装时配合密封圈做防尘处理的结构，在做设备外壳开孔设计时，要对应这个凸台的尺寸预留沉台位置，保证感应窗口能正对被测方向，同时避免外部杂散光线进入感应区影响测温精度。引脚的长度设计也要符合实际元件的参数，在做结构装配干涉检查时，要确认引脚穿过PCB焊接后，元件底部与PCB板面之间留有足够的间隙，避免外壳与板上其他贴片元件发生碰撞，同时这个间隙也能减少PCB本身的热量传导到元件本体，降低测温误差。实际选型集成时，还要考虑元件的安装朝向，因为它的感应方向是沿圆柱体轴向垂直向上的，在结构布局时要保证轴向正对被测发热点，倾斜角度过大就会让视场偏移，采集到非目标区域的温度数据，很多初次做集成的设计人员容易忽略这个角度问题，导致后期设备调试时测温数值偏差过大，需要重新调整安装支架的角度。另外外壳的金属部分是做了黑化处理的，建模时还原这个表面质感也很重要，一方面是外观还原度的要求，另一方面黑化的外壳可以减少自身对红外辐射的反射，避免环境里的红外反射信号进入感应窗口，这也是这类测温元件外壳普遍采用深色处理的工程原因，在做配套安装结构时，尽量不要在感应窗口周边设置高反光的金属结构件，防止反射干扰。
