电脑主板CPU供电8针插座结构设计

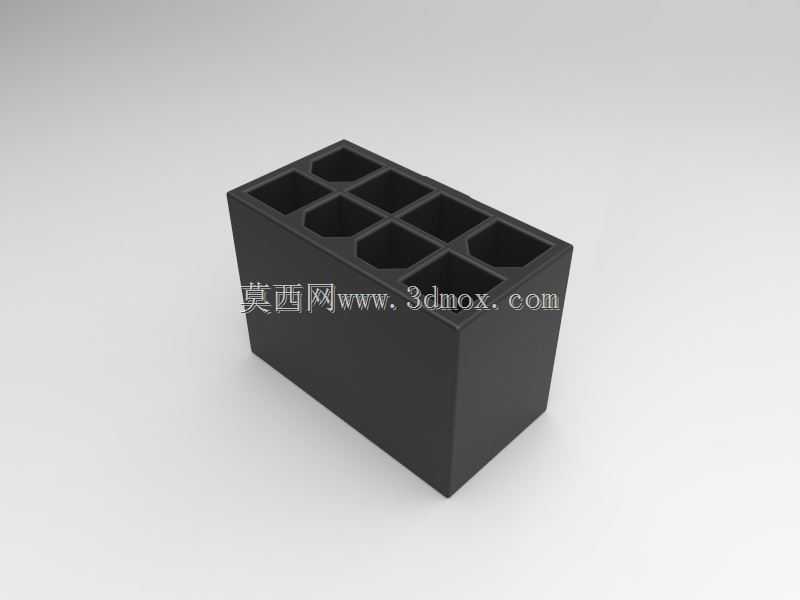

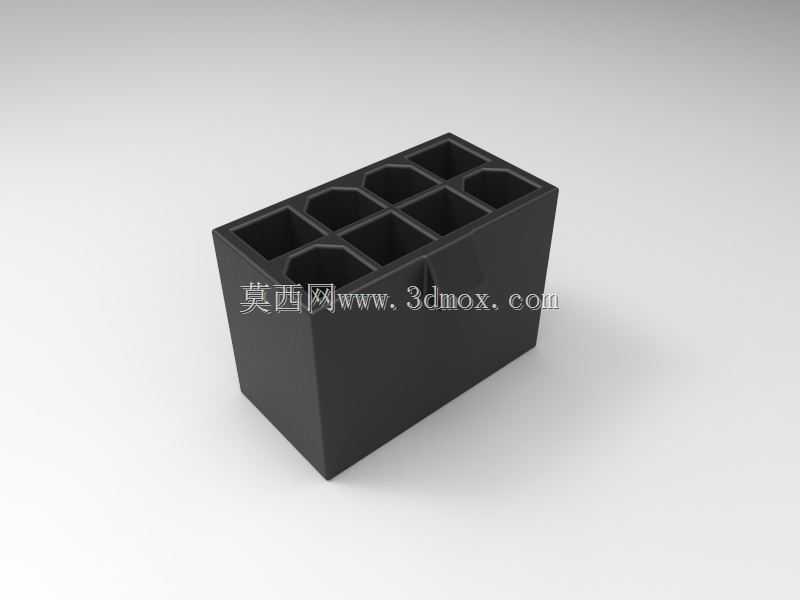

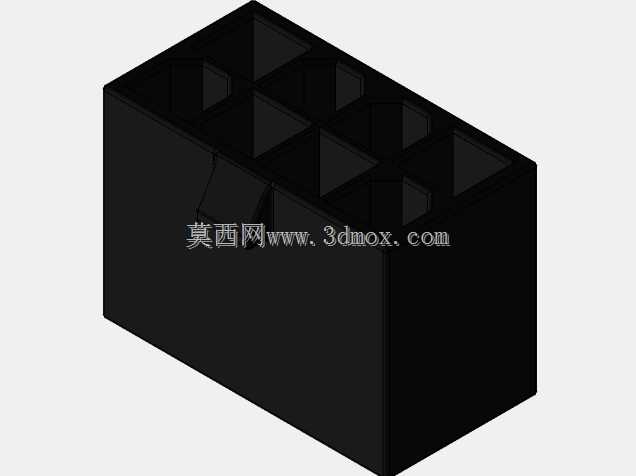

这款8针供电插座主要应用于台式电脑主板的CPU供电回路中，是主板与电源供电线束对接的核心接插部件，承担着将电源输出的12V直流电稳定传输至CPU供电模块的作用，直接关系到CPU供电链路的接触可靠性与载流稳定性。从结构设计来看，整体采用长方体绝缘基座构型，基座内部设置8个独立的端子容置腔，呈两排四列均匀排布，每个腔体对应一个供电插针位，相邻腔体之间设置绝缘隔断筋，避免不同针脚之间出现爬电、短路风险，同时为插装的金属端子提供定位与限位支撑。基座的外壁设置有防呆导向结构，与供电线束端的插头凸起结构匹配，可避免插装过程中出现反插、错插问题，插装到位后可通过插头自带的卡扣与基座侧壁的卡位结构锁紧，防止设备运输、使用过程中受震动出现松脱断电的情况。在安装边界设计上，基座底部设置有与主板PCB焊盘对应的定位柱，插装时定位柱先穿过PCB上的定位孔完成预固定，每个端子的焊脚伸出基座底部对应PCB的焊盘孔，可通过波峰焊或手工焊接完成与主板电路的固定连接，基座整体高度控制在常规板载接插件的通用尺寸范围内，不会与周边的CPU散热塔、内存插槽等部件产生安装干涉。设计过程中重点考量了绝缘基座的耐温性能，基座材质选用满足电子接插件阻燃等级要求的工程塑料，可承受焊接过程中的高温以及长期通电工作的温升，避免高温形变导致的端子偏移、接触不良问题。每个端子容置腔的内壁设置有倒刺卡位结构，金属端子压接线缆后插入腔体即可被倒刺卡紧，不会出现端子退针的故障，腔体的开口端做了导向倒角处理，方便插头插装时快速对位，降低插装阻力。这类接插件除了应用在台式电脑主板上，也可适配其他需要多针大电流供电对接的工业控制板卡场景，结构设计上兼顾了载流能力、绝缘性能与装配便利性，建模过程中完整还原了腔体隔断、防呆结构、定位柱、焊脚位等细节特征，可直接用于板卡布局干涉检查、接插件选型验证以及装配模拟环节。
