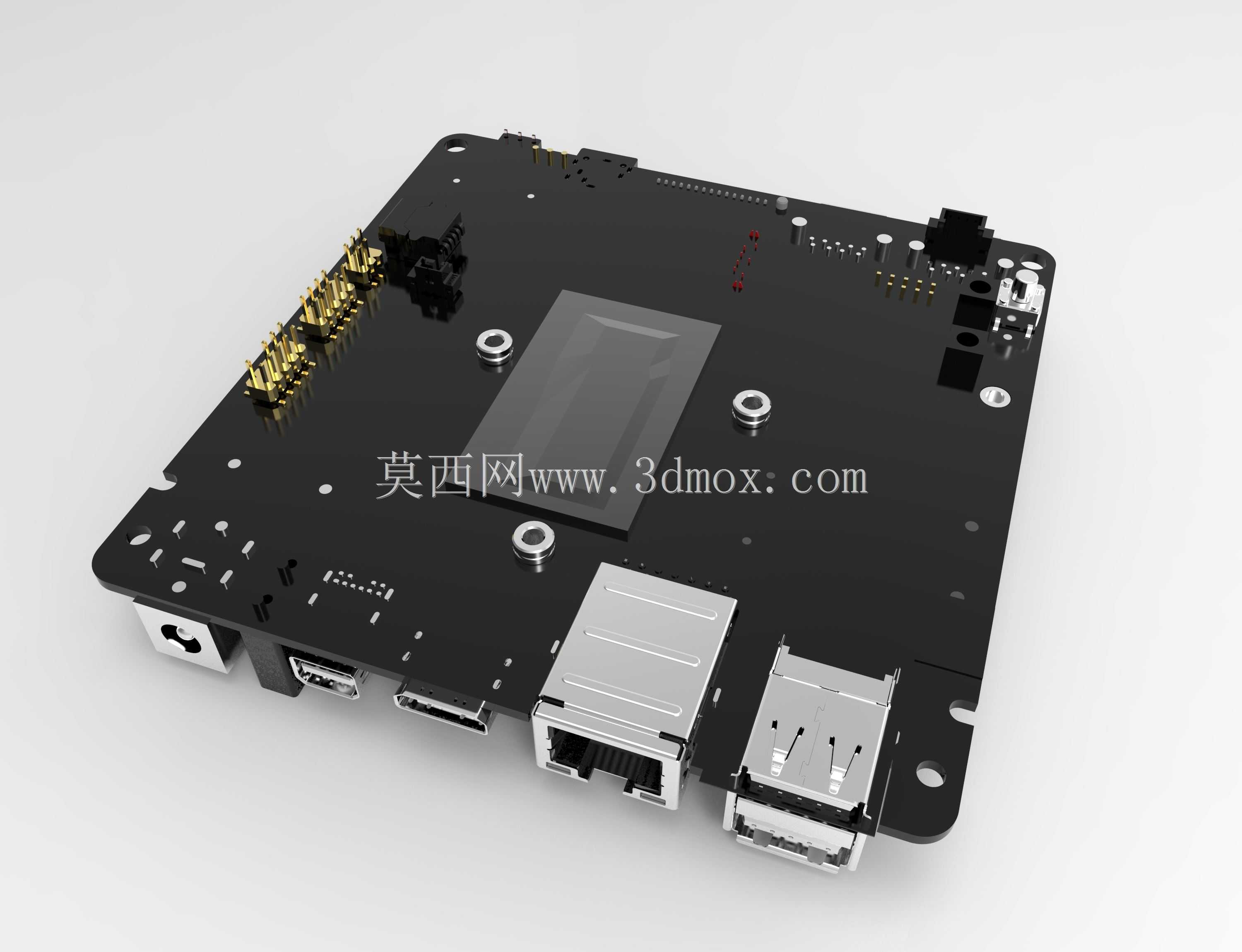

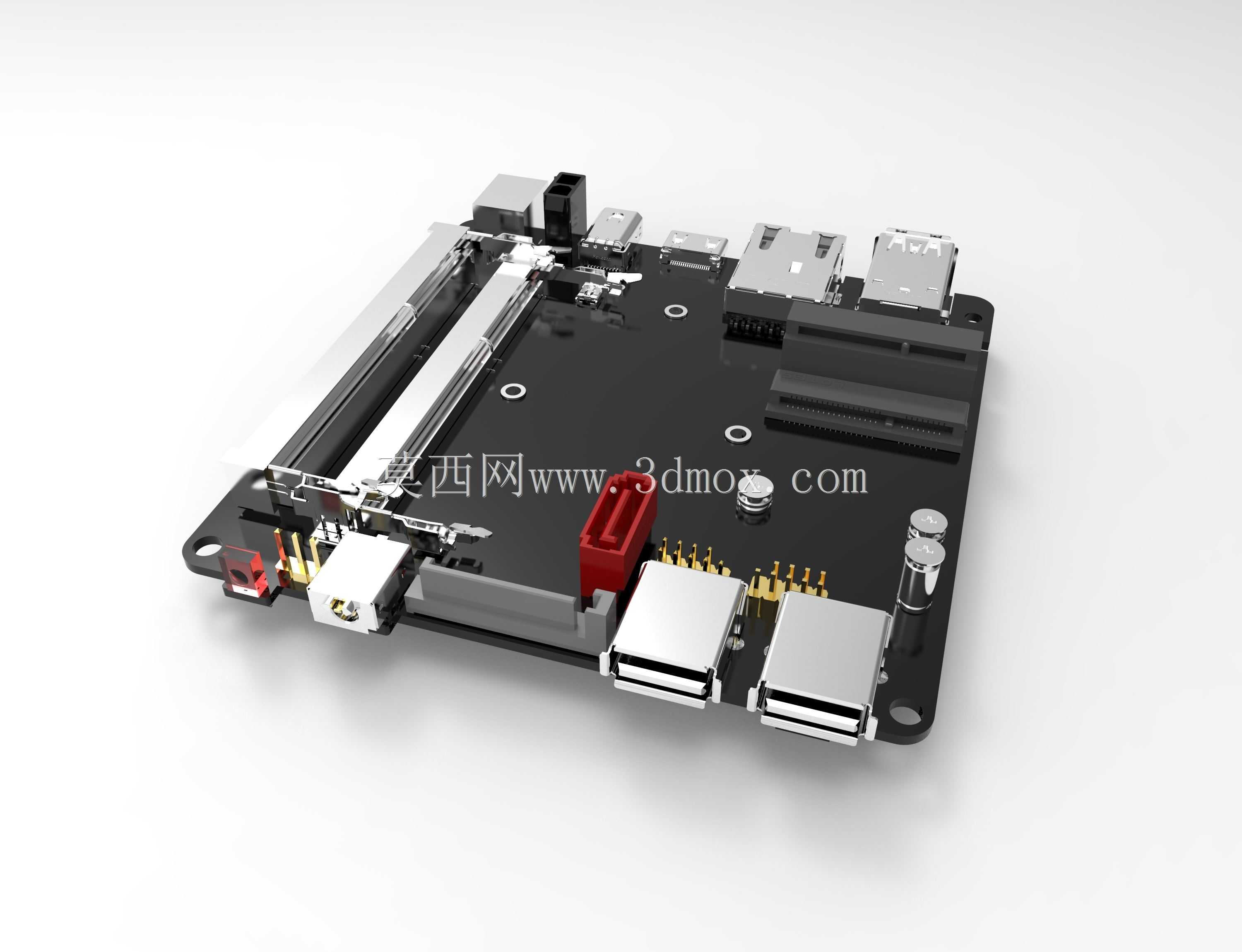

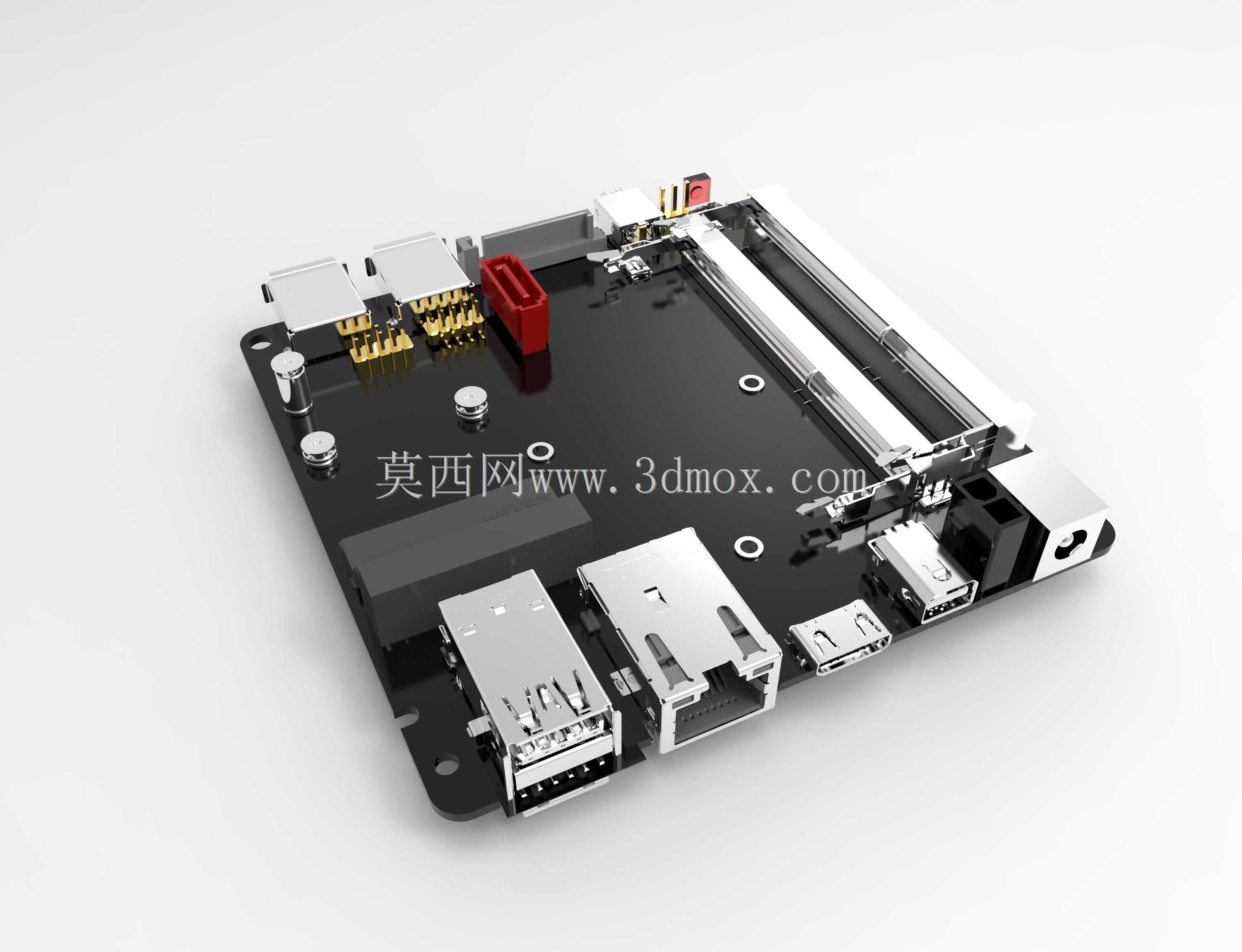

英特尔NUC迷你主机主板结构设计

这款NUC主板的结构设计，核心围绕迷你主机的紧凑装机需求展开，所有接口布局、元件排布都严格遵循小尺寸机箱的安装边界约束。从实际应用场景来看，这类主板主要面向桌面迷你办公主机、嵌入式工控终端、家用软路由、小型影音播放设备等对安装空间有严苛要求的场景，相比标准ATX、MATX主板，它的占用空间仅为常规主板的几分之一，能够适配厚度仅几十毫米的超薄机箱，也能嵌入到自助终端、工业控制机柜这类内部空间紧张的设备内部。

从功能特性上看，板载的接口排布完全贴合日常使用的走线逻辑，前置朝向的USB接口对应机箱前面板的外接扩展位，后置的视频、网络接口对应机箱后侧的出线区域，内存插槽、存储接口的位置避开了机箱内部的散热风道走向，不会因为加装内存、固态后阻挡气流流通。板上的固定孔位完全匹配NUC标准机箱的铜柱位置，安装时不需要额外打孔或者调整固定件，元件的高度都做了统一约束，最高的元件高度也不会超过机箱内部的预留间隙，不会出现盖上机箱盖板后挤压元件的问题。

设计思路上，这款主板没有采用常规主板的元件分散排布逻辑，而是把供电模块、接口电路都集中在板边区域，把核心芯片区域预留出完整的平面空间，方便安装统一规格的散热模组，不需要针对不同高度的元件做异形散热片的适配，既降低了散热配件的开模成本，也能保证核心芯片的散热接触面完全贴合，减少因为安装公差导致的散热效率下降问题。板上的接插件都选用了贴片式加固型号，在嵌入式设备长期震动的使用环境下，也不会出现接插件松动脱落的问题，供电回路的走线避开了高频信号区域，减少不同电路之间的信号干扰，保证长期运行的稳定性。

从安装边界来看，主板的外形轮廓做了切角处理，对应机箱内部的限位凸台，安装时可以快速对位，不需要反复调整位置，所有接口的外伸尺寸都和机箱的开口位置完全对齐，不会出现接口凹陷或者突出过多的问题，板上的插针位置都预留了足够的手指操作空间，在机箱内部接插前面板跳线的时候，不需要借助特殊工具就能完成操作。对于做迷你机箱改装、3D打印定制机箱的结构从业者来说，这个模型可以直接用来核对机箱内部的干涉情况，提前验证散热模组、电源模块的安装空间，避免实际加工后出现元件冲突的问题，也能用来模拟整机装配的走线路径，优化机箱内部的理线空间，提升整机的装配效率。
