奶酪乳制品生产用真空斩拌设备结构设计

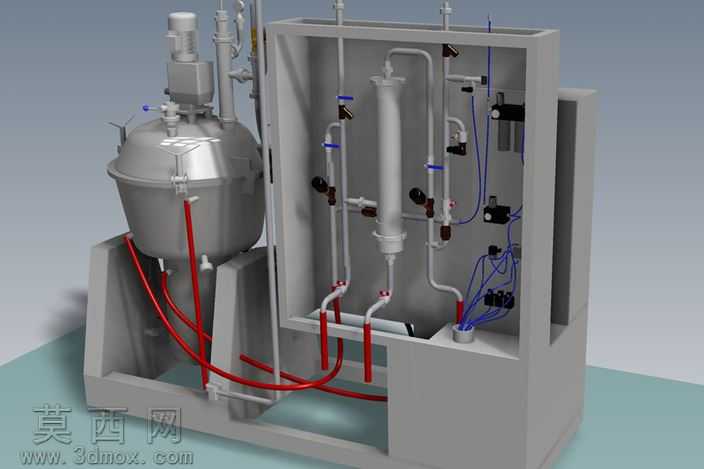

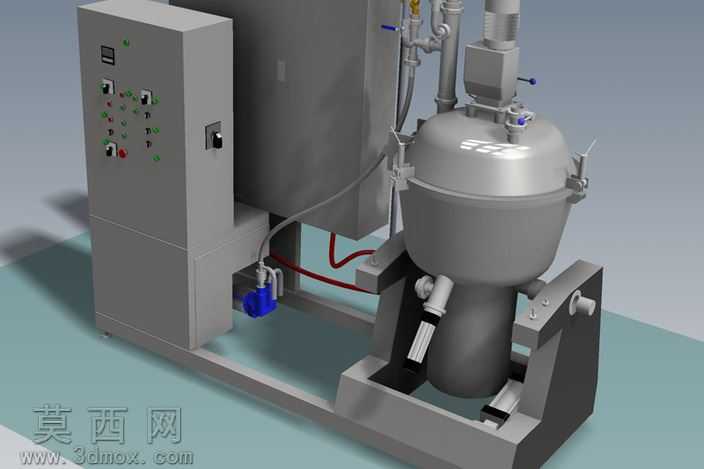

本模型为奶酪乳制品生产场景下的真空斩拌设备，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循食品加工设备的卫生设计规范与实际生产工况要求，完整还原了设备的全部功能结构与装配关系。建模阶段首先完成整体机架的基准搭建，采用方管焊接机架的结构形式，对承重部位做了加厚处理，所有支撑脚的位置均做了安装基准定位，保证后续部件装配的同轴度与位置精度。设备左侧为独立的电气控制柜体，建模时完整还原了柜体上的操作按钮、指示灯、急停开关、温控仪表等元件的排布，柜体门板做了折边密封结构设计，符合食品生产车间的防护要求，柜体内部预留了电气元件的安装空间，走线槽的位置也做了对应建模，还原真实的布线逻辑。设备核心的真空斩拌罐体采用上下快开式结构设计，罐体上封头配备了真空抽气接口、进料口、温度检测接口、压力表接口、安全阀接口，所有接口均采用标准卫生级快装连接形式，罐体下部为出料结构，配备可翻转的支撑托架，建模时还原了罐体翻转的铰接结构与锁紧机构，保证罐体可倾斜出料同时满足真空密封要求。罐体与控制柜之间的管路系统做了完整建模，包含真空管路、清洗管路、物料输送管路，管路的走向遵循最短路径原则，同时预留了阀门安装位置，红色软管为物料输送软管，还原了软管的柔性形态与两端的快装接头结构。罐体底部的斩拌刀轴结构做了详细建模，包含机械密封组件、轴承座、传动连接部位，保证真空状态下的轴封密封性能，避免物料泄漏与真空度损失。渲染阶段采用工业产品渲染流程，机架与柜体采用哑光不锈钢金属材质，还原食品设备常用的304不锈钢表面质感，罐体采用镜面抛光不锈钢材质，突出卫生级设备的光洁度特点，管路阀门采用对应金属与塑料材质区分，地面采用浅灰色环氧地坪材质，模拟食品生产车间的地面环境，整体打光采用柔和的三点布光，清晰展现设备的结构细节与材质质感，无过曝或暗部死黑区域。设计过程中充分考虑了设备的操作便利性与清洁维护需求，控制柜体的操作高度符合人体工程学要求，罐体的开盖、翻转、出料操作均预留了足够的操作空间，所有与物料接触的部位均做了圆角过渡处理，无卫生死角，符合食品加工设备的卫生设计标准，整体结构紧凑，布局合理，可直接用于设备方案展示、结构校核与生产加工参考。
