多工位自动裁切送料一体设备结构设计

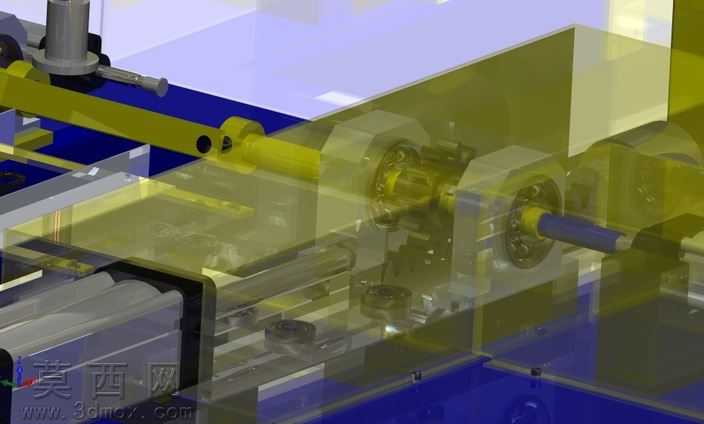

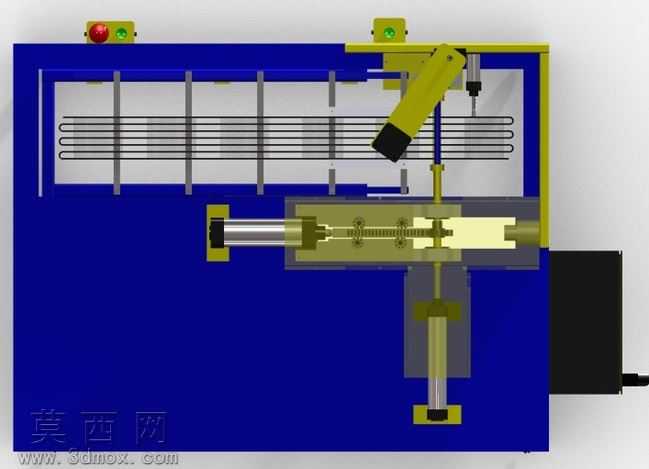

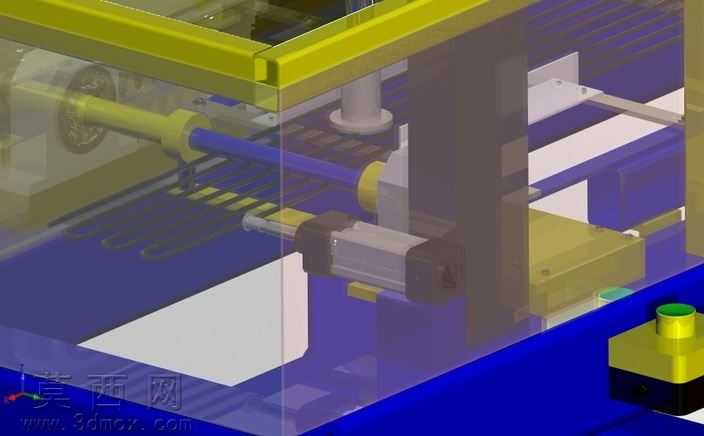

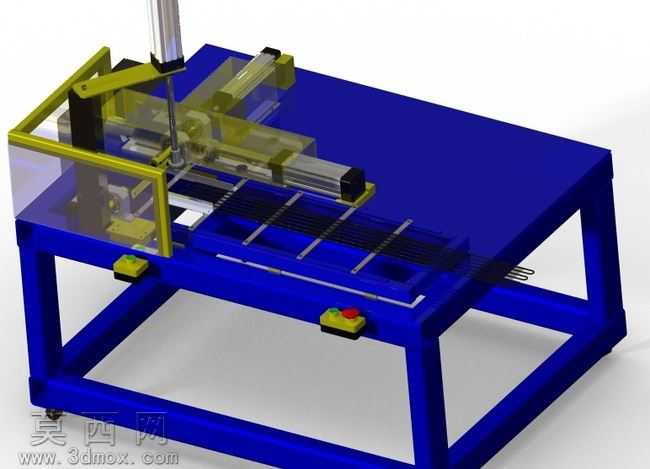

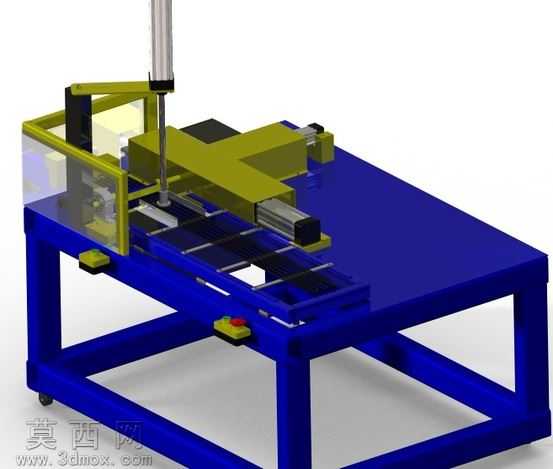

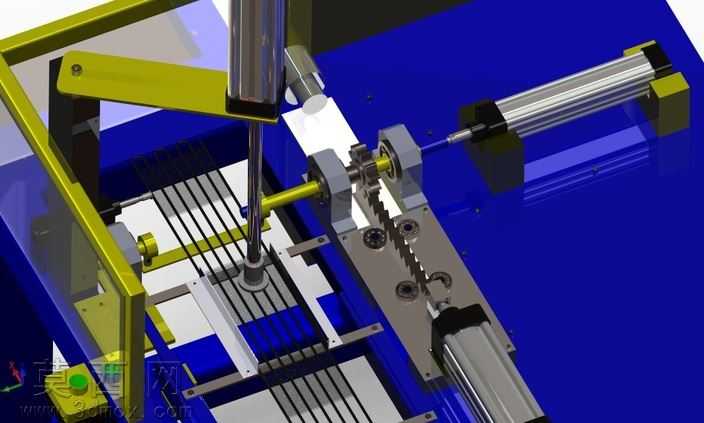

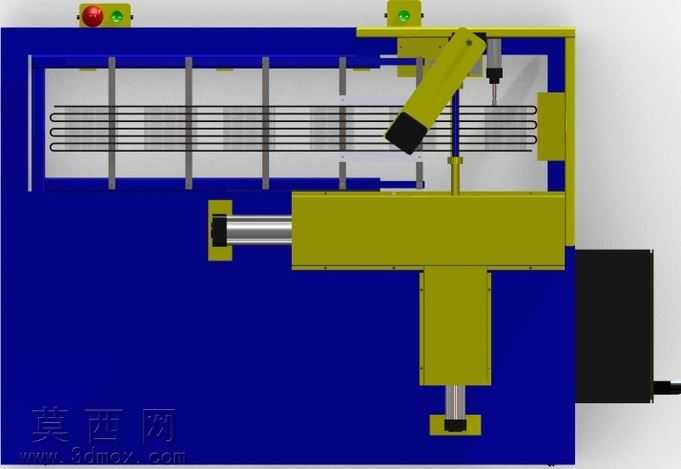

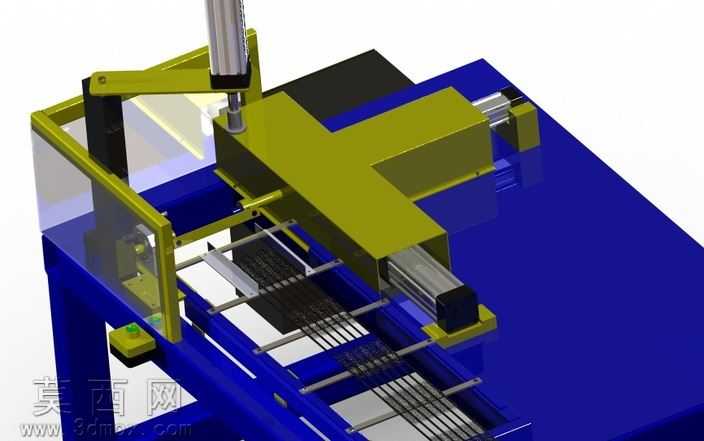

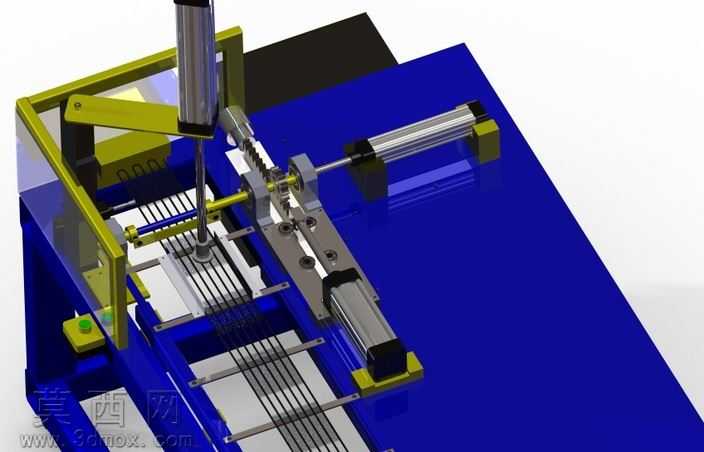

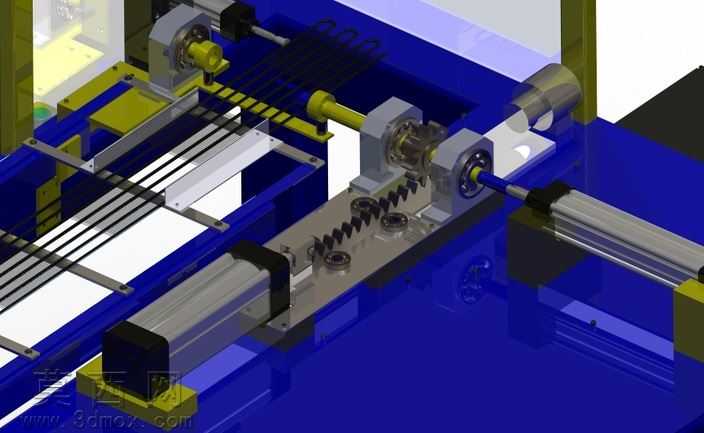

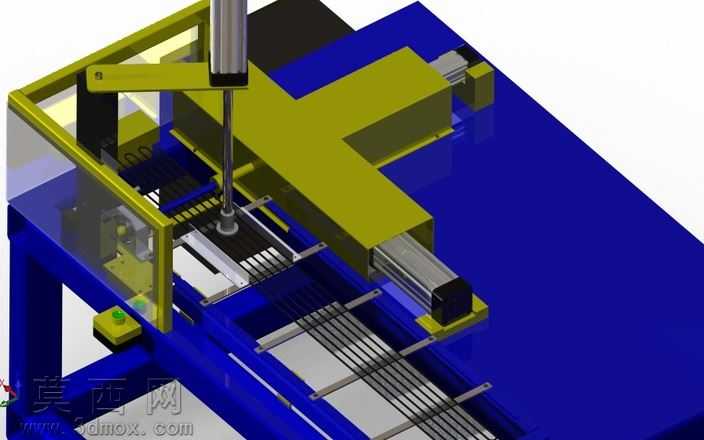

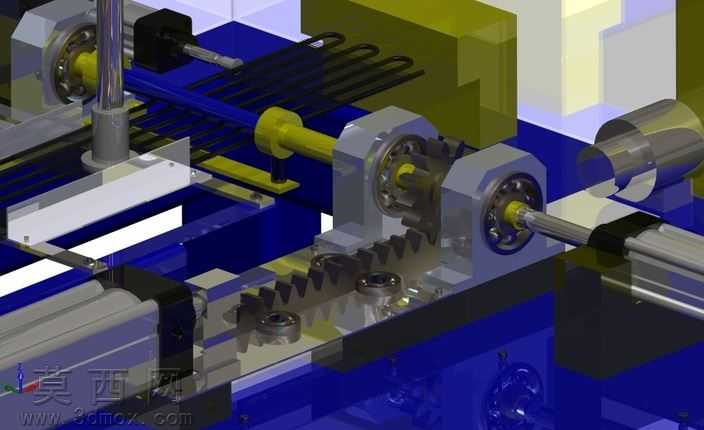

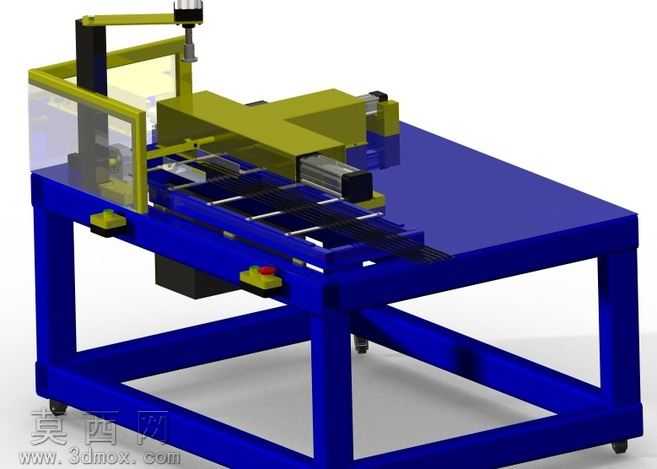

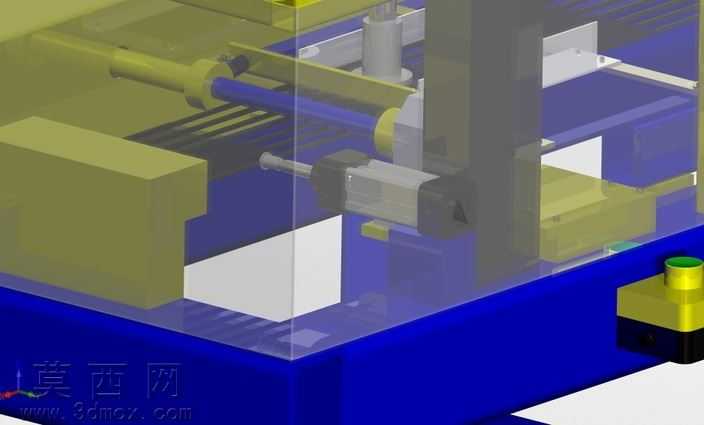

本模型采用SolidWorks完成全参数化三维建模，整体结构以方通焊接机架为承载基座，机架表面做蓝色喷塑材质模拟，还原工业设备真实的表面质感与色彩区分。模型核心功能模块分为垂直裁切执行单元、水平送料单元、物料承托输送单元三大部分，垂直裁切单元采用立式气缸作为执行动力，搭配黄色烤漆工艺的悬臂式安装支架，支架通过螺栓与机架主体刚性连接，保证裁切动作的稳定性与重复定位精度；水平送料单元采用双轴气缸搭配直线导轨的传动结构，导轨滑块与送料推板刚性连接，可实现物料的定距推送，推板表面做阳极氧化金属质感处理，还原铝合金零件的材质特征。物料承托部分采用多根平行排布的不锈钢滚轴作为输送载体，滚轴两端通过轴承座固定在机架内侧，可降低物料输送过程中的摩擦阻力，滚轴表面做拉丝金属材质渲染，还原不锈钢零件的表面纹理。设备左侧设置有带绿色按钮的操作控制盒，控制盒外壳做ABS塑料质感处理，按钮采用醒目的绿色橡胶材质，符合工业设备操作件的视觉特征；机架外侧设置有透明亚克力安全防护挡板，挡板采用半透明材质渲染，可清晰观察内部机构动作的同时，还原安全防护件的透光属性。建模过程中对所有标准件做了简化等效处理，气缸、导轨、螺栓等零件均按照工业标准尺寸建模，各运动部件之间预留了合理的装配间隙，可直接用于运动仿真验证，验证裁切与送料动作的时序匹配性，避免实际生产中出现动作干涉。整体设计遵循工业设备的人机工程学原则，操作位高度符合人工上下料的舒适区间，各执行部件的维护空间预留充足，机架底部预留有地脚安装孔，可实现设备的地面固定，减少运行过程中的振动偏移。模型渲染阶段采用工业场景常用的环境光贴图，对金属件的反光、塑料件的漫反射、透明件的折射效果做了精细化参数调整，让整体模型的视觉效果贴近真实工业设备的实物状态，各部件的色彩区分清晰，便于快速识别不同功能模块的结构组成与装配关系。
