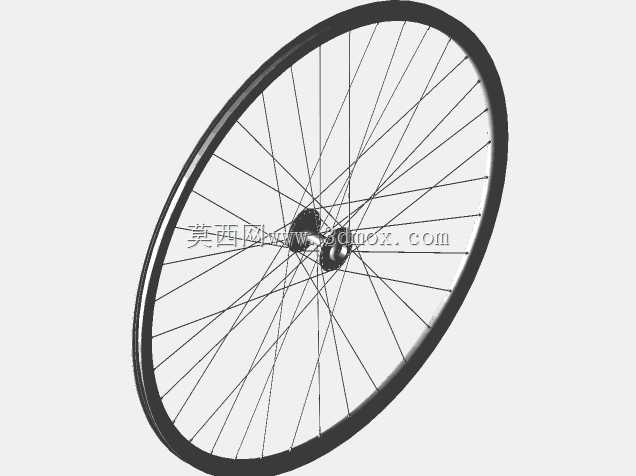

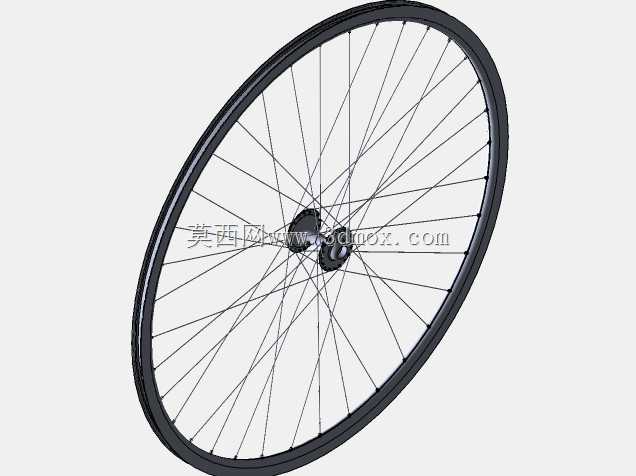

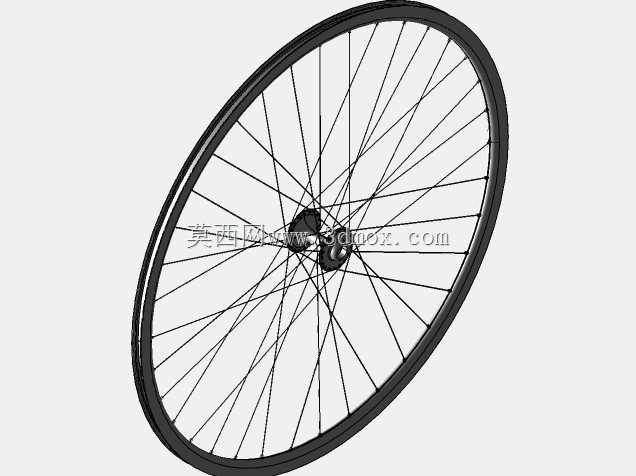

可参数化调整的辐条式自行车轮结构

日常做代步车、运动山地车、城市通勤车的结构设计时，轮组部分往往是容易被忽略但直接影响骑行体验的核心部件，这套辐条式车轮结构，在建模阶段就预留了全尺寸参数调整接口，不需要重新绘制草图就能适配不同轮径、不同辐条编法的设计需求。从实际装车的边界条件来看，轮组的安装接口完全匹配常规自行车花鼓的开档尺寸，轴心位置的安装基准做了同轴度约束，和前叉、后叉的装配间隙预留了常规轮胎的形变空间，不会出现转向时轮组蹭叉的问题。设计过程中没有采用一体轮的封闭结构，而是用交叉编法的辐条连接轮圈与花鼓，这种结构在实际使用中能通过辐条的微小形变过滤路面传来的细碎震动，相比一体轮有更好的路感反馈，同时后期维护时可以单独调整单根辐条的张力来修正轮圈偏摆，不需要整体更换轮组。轮圈部分的截面采用了常规的双层圈结构，建模时预留了胎垫安装槽、辐条帽安装孔的位置，不管是装夹胎还是真空胎都能适配，轮圈的外缘直径严格对应常规轮胎的安装尺寸，不会出现轮胎装不上或者滑圈的问题。花鼓部分的结构做了轴承安装位的限位，轴心的通孔尺寸适配常规快拆杆或者桶轴的安装需求，法兰盘的位置根据辐条交叉角度做了优化，让每根辐条的受力角度更均匀，避免骑行过程中出现辐条应力集中断裂的问题。在做整车装配验证的时候，这个轮组模型可以直接导入整车装配体，和碟刹夹器、飞轮、轮胎等部件做干涉检查，不需要额外做结构简化，辐条的排布密度也参考了实际量产轮组的参数，不会出现辐条和飞轮、碟片蹭碰的问题。针对不同的使用场景，只需要修改参数表中的轮圈直径、辐条长度、花鼓开档尺寸几个核心参数，就能快速衍生出26寸、27.5寸、29寸等不同规格的山地车轮，或是700C规格的公路车轮，大幅缩短不同车型轮组的设计迭代周期。建模时所有的配合关系都做了完全约束，没有冗余的特征，不管是做有限元受力分析还是后续导出工程图做生产加工，都能直接提取对应的尺寸参数，不需要重新修复模型几何。
