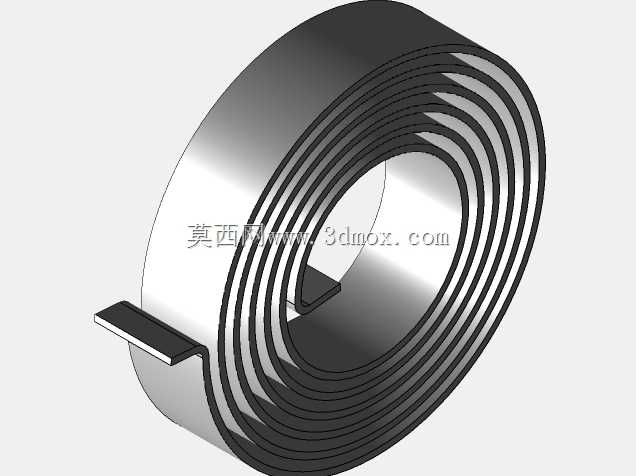

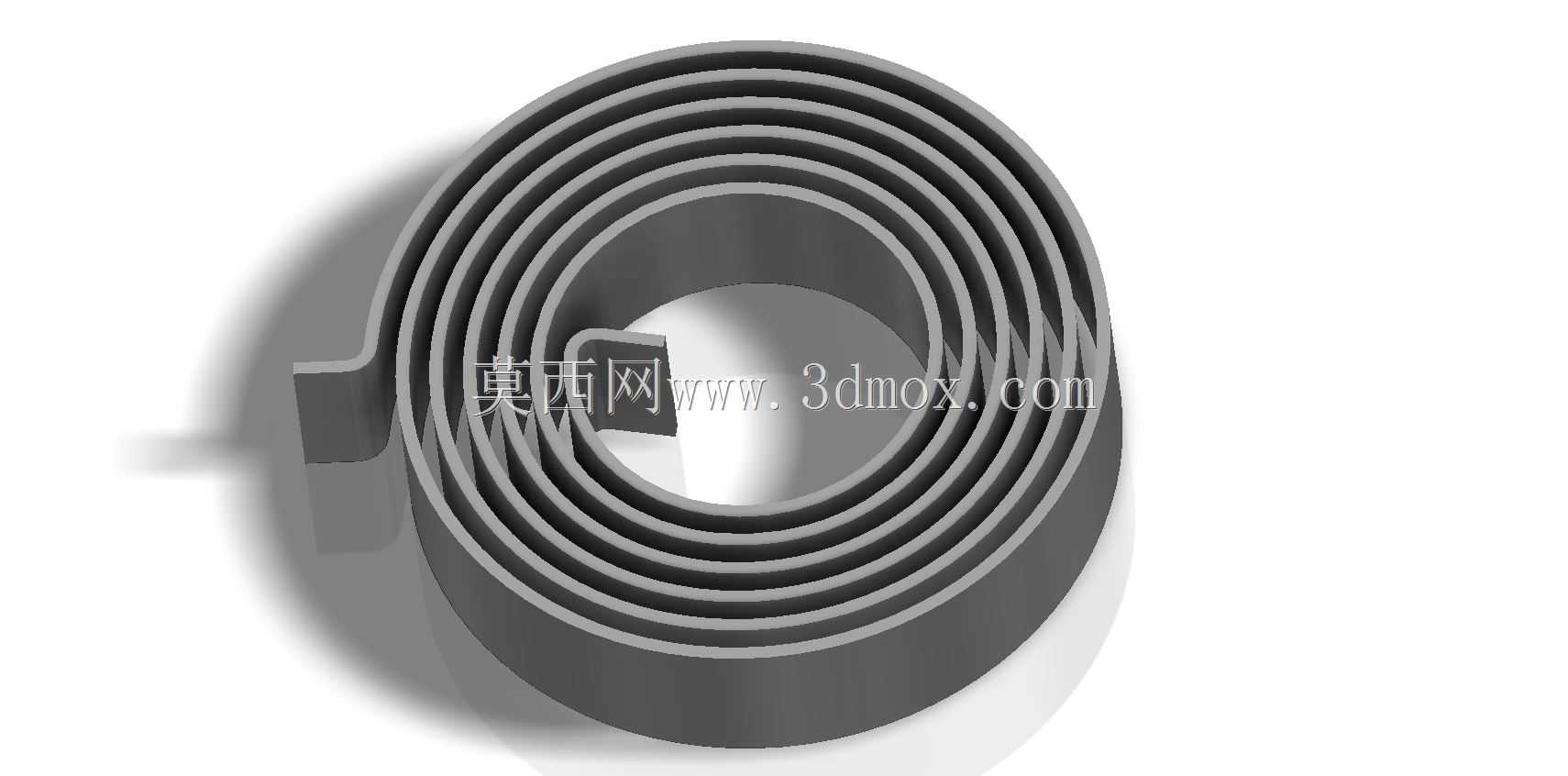

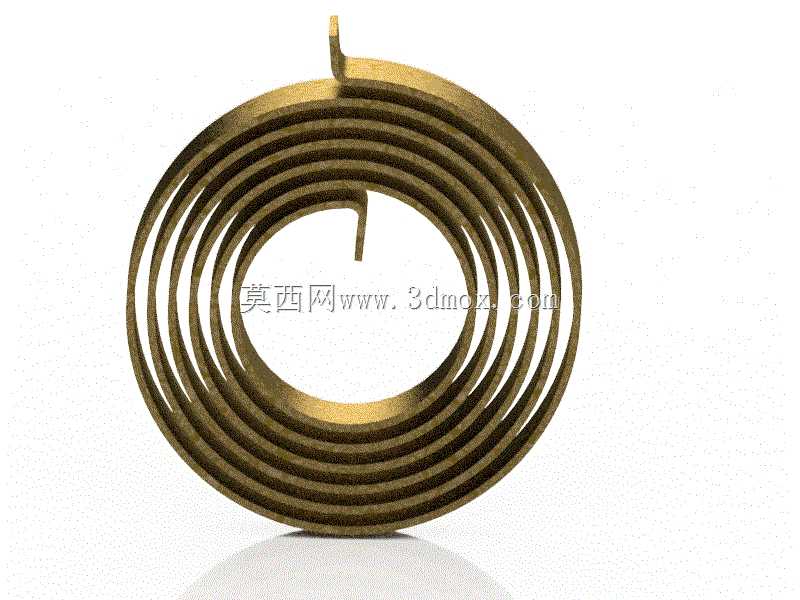

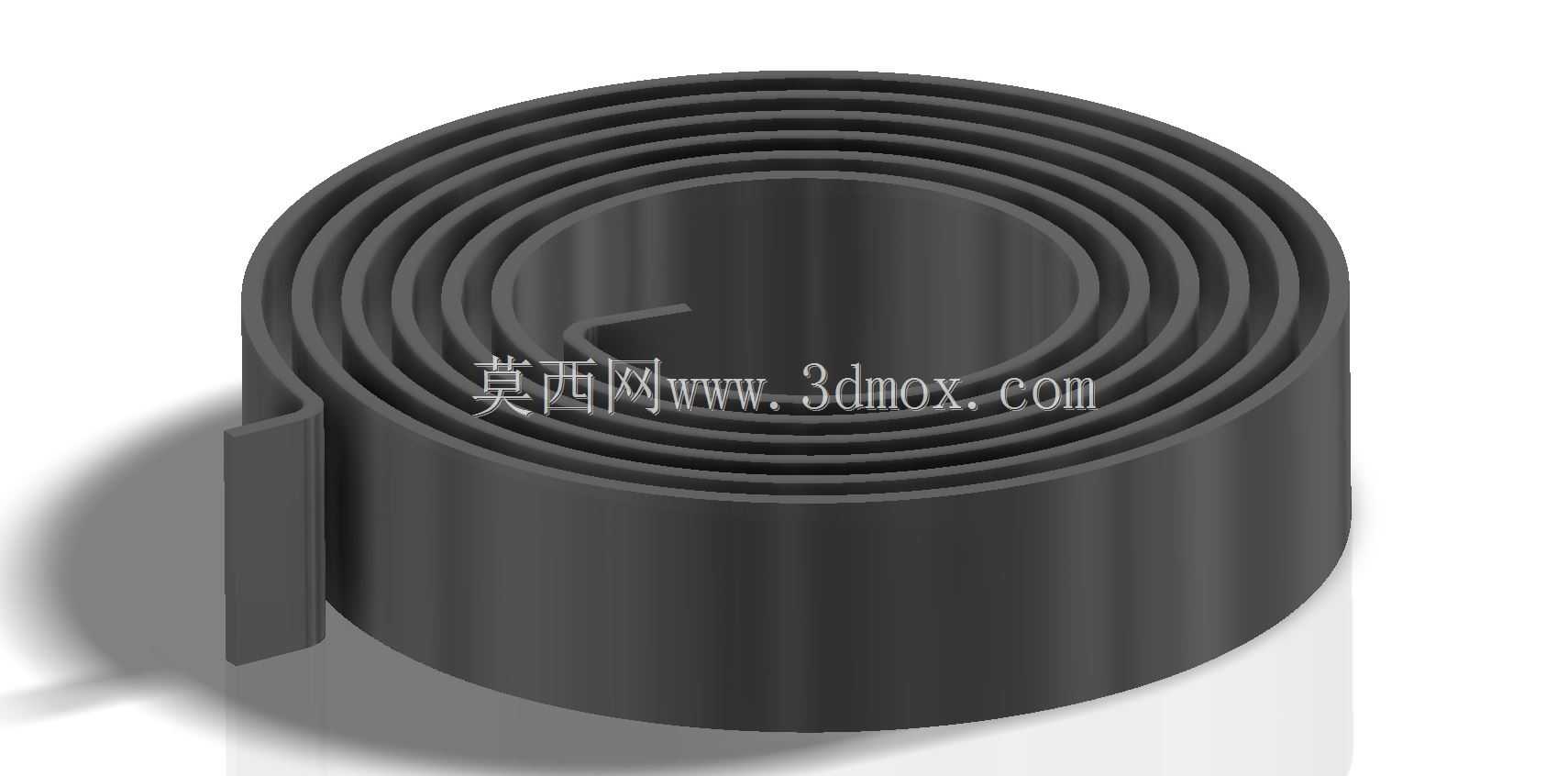

平面涡卷螺旋弹簧结构设计

这类平面涡卷形态的螺旋弹簧，常被用在需要小空间内提供复位力矩、储能释能的机械结构中，比如小型计时机构、手动回收装置、低压电器操作机构、小型玩具动力结构，还有部分需要恒定复位扭矩的轻载工装夹具里，和常见的圆柱螺旋压簧、拉簧不同，它的所有簧圈都排布在同一平面内，轴向占用空间极小，非常适合安装空间轴向尺寸受限、径向有一定排布余量的装配场景。从结构设计逻辑来看，这类弹簧的工作核心是依靠簧片的弯曲变形来储存弹性势能，设计时首先要匹配安装位的内外径边界：外端通常需要做挂钩或者固定弯折结构，用来卡接在基座的固定槽内，内端的弯折结构则用来和转动的芯轴配合，当芯轴转动带动弹簧内端旋转时，簧片逐圈发生弯曲形变，产生反向的复位力矩，当外部驱动力撤销后，储存的弹性势能会带动芯轴复位，完成预设的动作循环。设计过程中需要重点考量簧片的厚度、宽度以及各圈之间的间隙，簧片的厚度直接决定了能输出的最大力矩，厚度过大会导致簧片弯曲应力超过材料许用值，长期使用容易出现疲劳断裂，厚度过小则输出力矩不足，无法带动负载完成复位动作；各圈之间的间隙需要均匀控制，避免卷收过程中出现相邻簧圈摩擦卡滞，导致输出力矩波动变大，影响机构动作的平顺性。安装边界上，这类弹簧的基座通常需要设计环形的容纳槽，槽的深度要略大于簧片宽度，槽的内径要比弹簧自然状态下的最外圈直径大0.5到1毫米，预留出弹簧卷收时的直径扩张空间，避免弹簧工作时外圈和槽壁发生剐蹭磨损；芯轴的直径则要匹配弹簧内端的弯折尺寸，不能过细导致内端固定不稳出现打滑，也不能过粗导致弹簧最内圈卷收时弯曲半径过小，超出材料的最小弯曲半径极限，造成簧片产生不可逆的塑性变形，丧失弹性功能。实际选型应用时，还要结合工作频次判断材料选型，高频往复动作的场景需要选用抗疲劳性能更好的弹簧钢带，经过淬火回火处理达到合适的硬度区间，低频动作的场景可以适当降低材料要求，控制制造成本，同时要注意弹簧工作时的最大转动角度不能超过设计极限，避免簧片应力超过屈服强度，出现永久变形导致复位失效。
