适配E3D热端的螺纹散热结构件

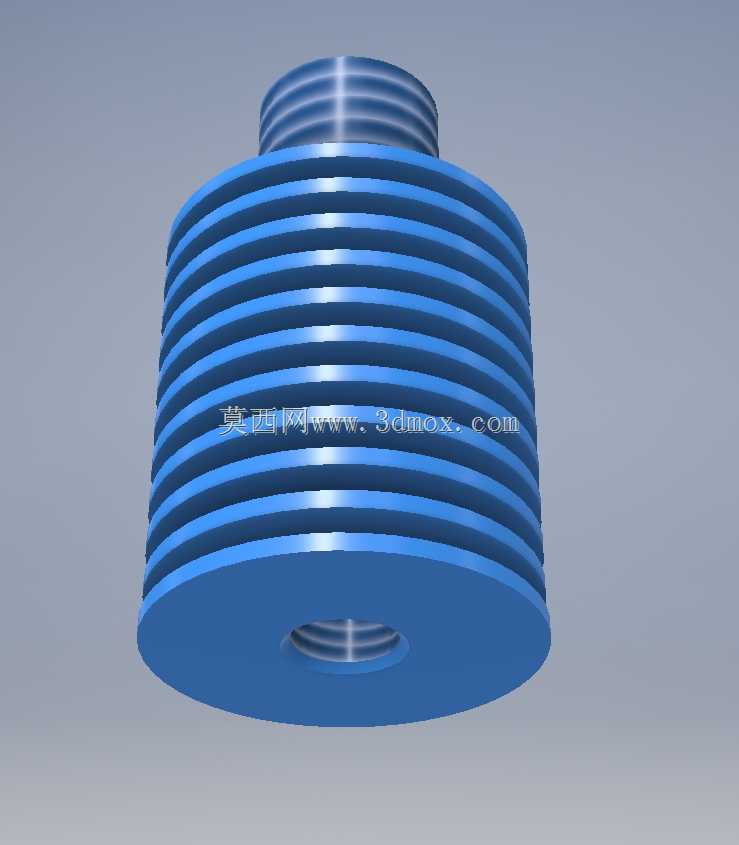

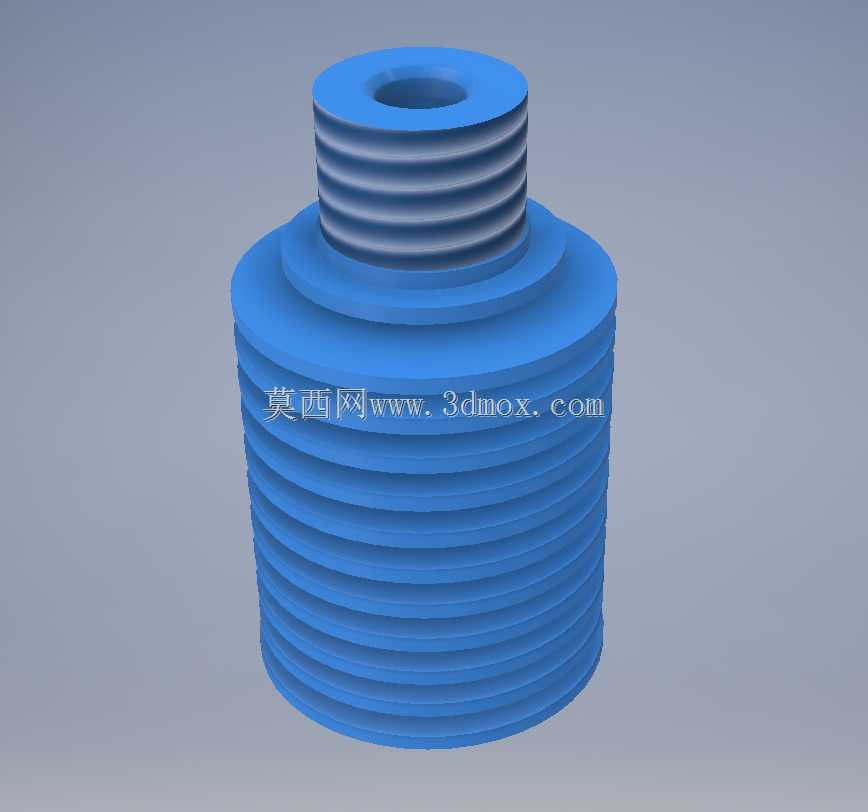

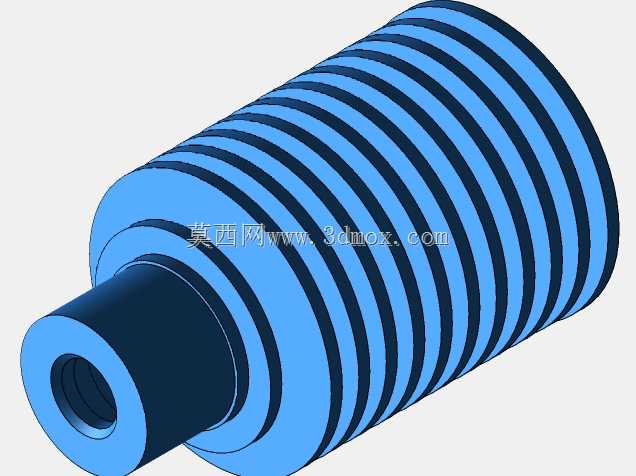

该散热结构件主要面向FDM熔融沉积3D打印设备的热端散热场景，是挤出系统中阻断热量向上传导的核心部件，直接决定喉管区域的温度梯度稳定性，避免耗材在喉管内提前软化引发堵料、溢料等打印故障。整体采用阶梯式同轴回转结构，下部为大直径外螺纹散热主体，上部为小直径外螺纹连接段，中间通过环形凸台做轴向定位，安装时可通过上部螺纹与挤出机固定座配合，下部螺纹区域预留足够的散热接触面积，环形凸台可作为安装限位面，保证装配后热端与散热件的同轴度，避免偏心导致的进料阻力异常。设计过程中以热传导路径优化为核心思路，通过多层平行外螺纹结构增大与空气的接触换热面积，无需额外加装风扇导流罩即可形成稳定的空气对流通道，螺纹的齿高与螺距经过匹配调整，既保证足够的散热面积，又不会因齿距过密导致空气流通阻力增大，影响自然对流散热效率。上部连接段的螺纹规格与常规E3D v6生态的挤出组件完全适配，可直接替换同规格的原装散热件，下部大直径段的外圆尺寸控制在常规40mm散热风扇的覆盖范围内，若需强制风冷可直接加装标准尺寸轴流风扇，无需额外设计转接支架。结构内部为同轴通孔，用于穿入喉管与进料管，通孔的内径公差按照H7级精度控制，保证与喉管的配合间隙在合理范围，既避免间隙过大导致热量从缝隙散逸，又不会因过盈配合导致喉管装配变形，影响耗材进料顺畅度。整体轴向尺寸经过压缩优化，在保证散热行程足够的前提下，尽可能缩短热端整体的轴向长度，降低挤出头的运动惯量，适配高速打印场景下的快移加减速需求，减少打印过程中的振纹问题。下部螺纹段的根部做了微小的圆角过渡，避免应力集中导致的结构开裂，同时圆角过渡也能引导气流顺着螺纹槽流动，减少气流在根部形成涡流的概率，提升整体散热效率。
