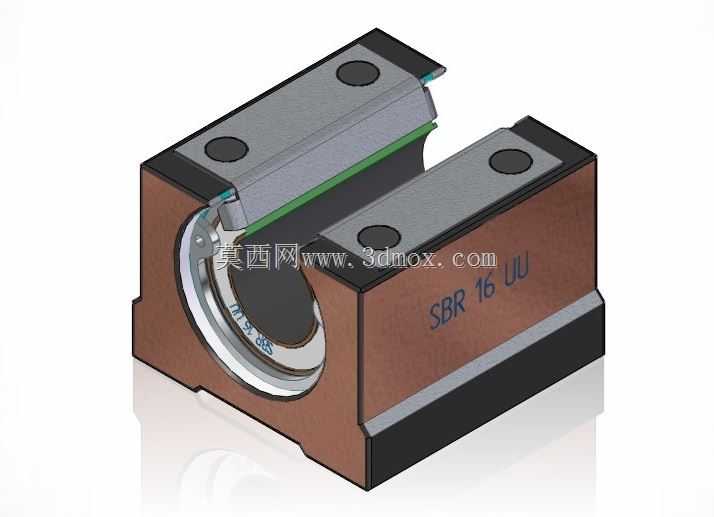

SBR16UU开口型直线滚珠滑块结构

这款SBR16UU开口型直线滚珠滑块，是配套圆柱直线导轨使用的标准传动部件，在各类需要直线往复运动的工业设备中应用十分广泛，从普通的物料移栽工位、工装夹具滑台，到数控设备的进给轴、检测设备的移动平台，都能见到这类滑块的身影。不同于封闭型直线轴承，开口结构的设计让它可以直接卡装在圆柱导轨上，安装时不需要从导轨端部穿入，对于长行程导轨、多滑块排布的工位来说，后期维护更换滑块不需要拆解整条导轨传动链，能大幅降低设备运维的拆装工作量。滑块主体采用加厚的轴承钢基座加工，基座上预留了四个标准安装沉孔，安装时可以直接通过内六角螺栓将滑块固定在移动负载的安装面上，沉孔的深度经过精准控制，螺栓锁紧后不会突出滑块上表面，避免和移动负载上的其他部件产生干涉。滑块内部的滚珠回路采用精密成型的保持架结构，钢珠在保持架内沿闭合回路循环滚动，将滑块与导轨之间的滑动摩擦转化为滚动摩擦，运行阻力仅为普通滑动导套的十分之一左右，即使在低速进给工况下也不会出现爬行现象，能保证移动负载的运动平稳性。滑块两端的密封端盖采用耐磨工程塑料材质，内侧带有双唇密封结构，能有效阻挡加工环境中的切屑、粉尘进入滑块内部的滚珠滚道，同时可以锁住内部的润滑脂，延长滑块的维护周期。在设计选型时需要注意，这款滑块适配直径16mm的标准圆柱直线导轨，滑块的安装孔位间距、基座外形尺寸都遵循行业通用标准，和同规格的其他品牌SBR16滑块具备完全互换性，不需要额外修改安装板的加工尺寸。滑块的开口侧带有间隙调整结构，通过调整端盖的锁紧力度可以微调滑块与导轨之间的预紧力，轻预紧状态下可以获得更高的运动精度，适合检测、精加工类的高精度工位；无预紧状态下运行阻力更小，适合快速移栽、长行程往复的输送类工位。建模过程中还原了内部滚珠的排布结构、密封端盖的卡扣结构、基座上的安装沉孔细节，以及滑块表面的型号标识位置，整体结构的装配关系完全按照实物的装配逻辑搭建，可直接用于设备方案的装配干涉检查、运动仿真验证，也可以作为非标滑台设计时的选型参考模型，帮助结构工程师快速完成滑台部分的布局设计，减少重复绘制标准件的工作量。
