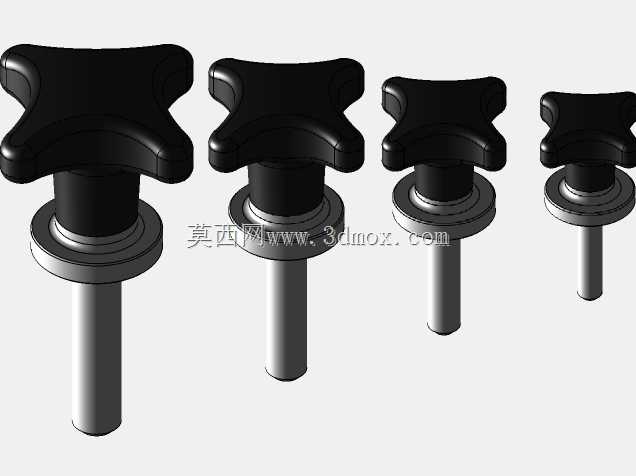

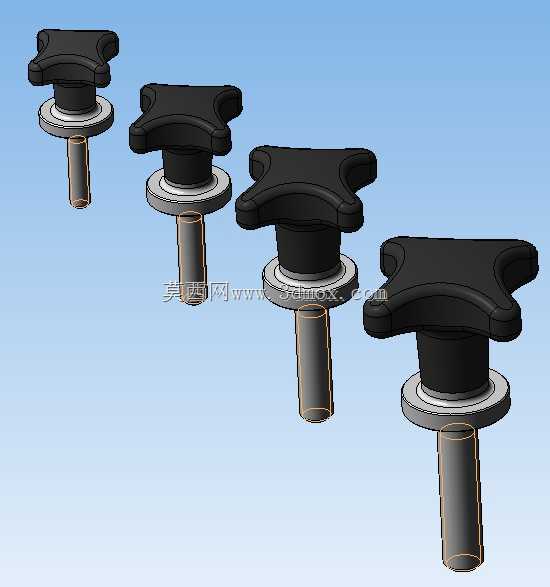

带法兰盘星形旋钮手拧紧固螺钉

这类带法兰盘的星形手拧螺钉，在工装夹具、检测治具、小型设备的手动调节工位上应用十分广泛，不需要借助扳手、螺丝刀等额外工具，操作人员直接用手拧动星形头部就能完成锁紧或松脱动作，在需要频繁拆装、快速调节松紧的场景下，能大幅降低操作耗时，提升工位调整效率。从结构设计来看，星形头部的轮廓做了圆弧过渡处理，没有尖锐棱角，拧动时手掌与头部的接触面积更大，长时间操作也不容易产生压痕或打滑，头部下方的法兰盘结构是整个零件的关键设计点，法兰盘的端面平整度有较高要求，锁紧时法兰面会直接与被连接件表面贴合，相比普通无头手拧螺丝，能有效分散锁紧压力，避免在较软的板材、塑料件表面压出凹痕，同时也能起到一定的防松限位作用，减少螺丝拧入过深导致的连接件变形问题。螺杆部分采用标准外螺纹设计，不同长度规格可以适配不同厚度的被连接件，安装时只需要在被固定件上加工对应规格的螺纹孔，或者配合螺母使用即可，不需要额外设计复杂的安装结构，安装边界十分灵活，不管是薄板类零件的固定，还是设备门板、防护罩的快速装拆，都能适配。设计这类零件的时候，首先要考虑的是手动操作的施力便利性，星形头部的尺寸不能过小，否则拧动时力矩不够，锁不紧，也不能过大，否则会占用过多安装空间，影响周边零件的布局；法兰盘的直径要比头部最大外径略小，厚度要保证锁紧时不会发生形变，避免长期使用后法兰盘翘曲导致锁紧失效。螺杆与头部的连接位置做了圆角过渡，避免应力集中，在频繁承受拧动力矩的工况下，不容易出现头部断裂的问题。实际选型时，需要根据被连接件的厚度选择对应螺杆长度，保证锁紧后螺杆露出螺纹孔2-3个牙距即可，过长的螺杆会占用设备内部空间，过短则会导致啮合牙数不足，锁紧力达不到使用要求。这类零件在非标自动化设备、实验室仪器、户外便携设备上都有大量应用，尤其是在没有工具的调试场景下，手拧结构的优势十分明显，不需要额外配套工具就能完成设备的调整与维护。
