复古辉光数码管桌面时钟结构设计

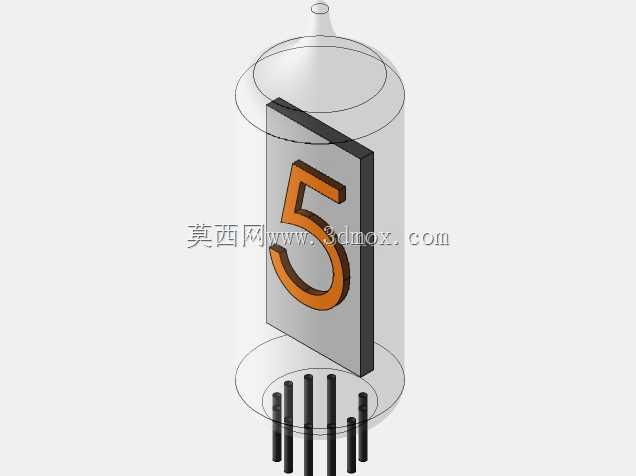

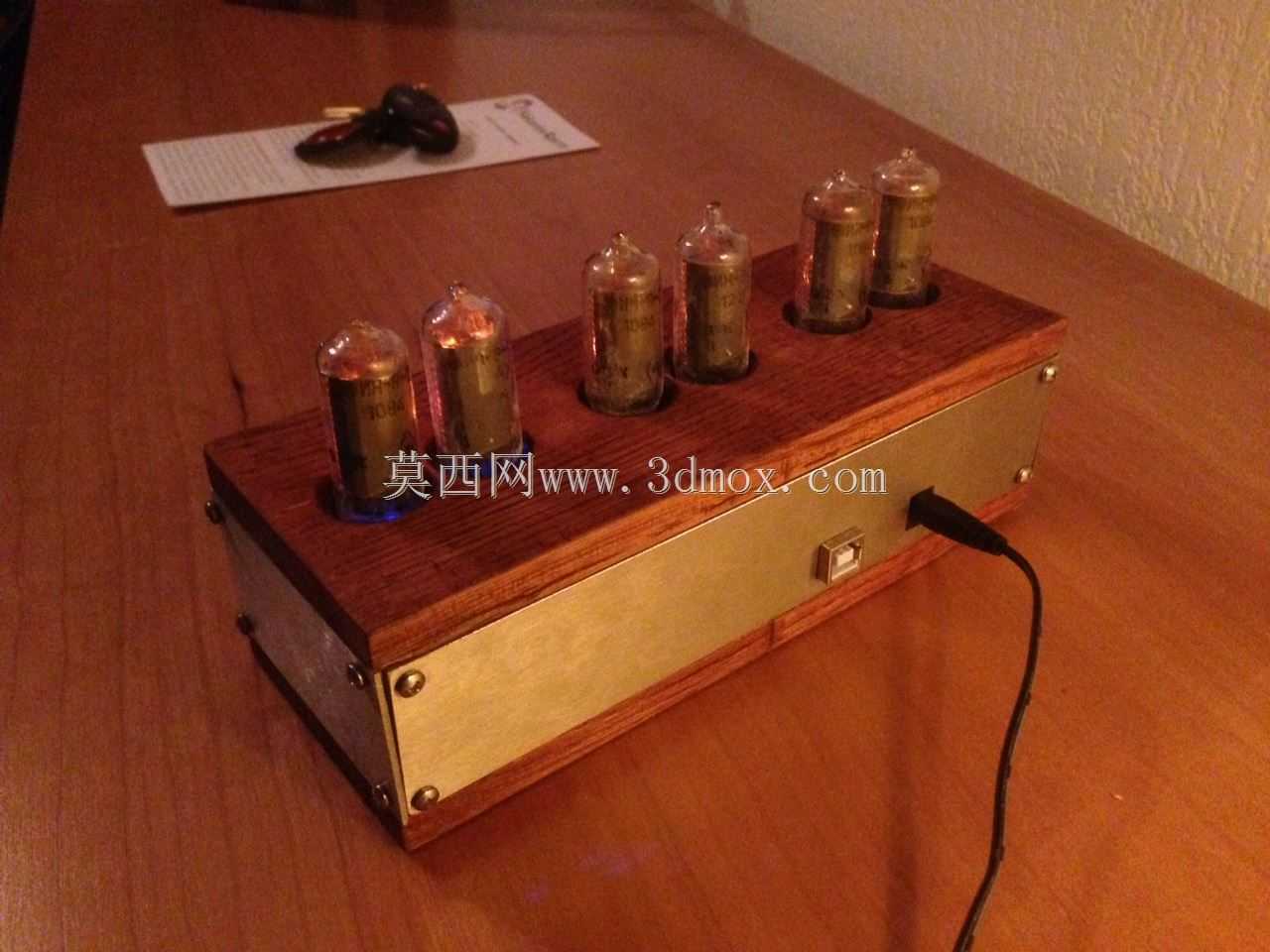

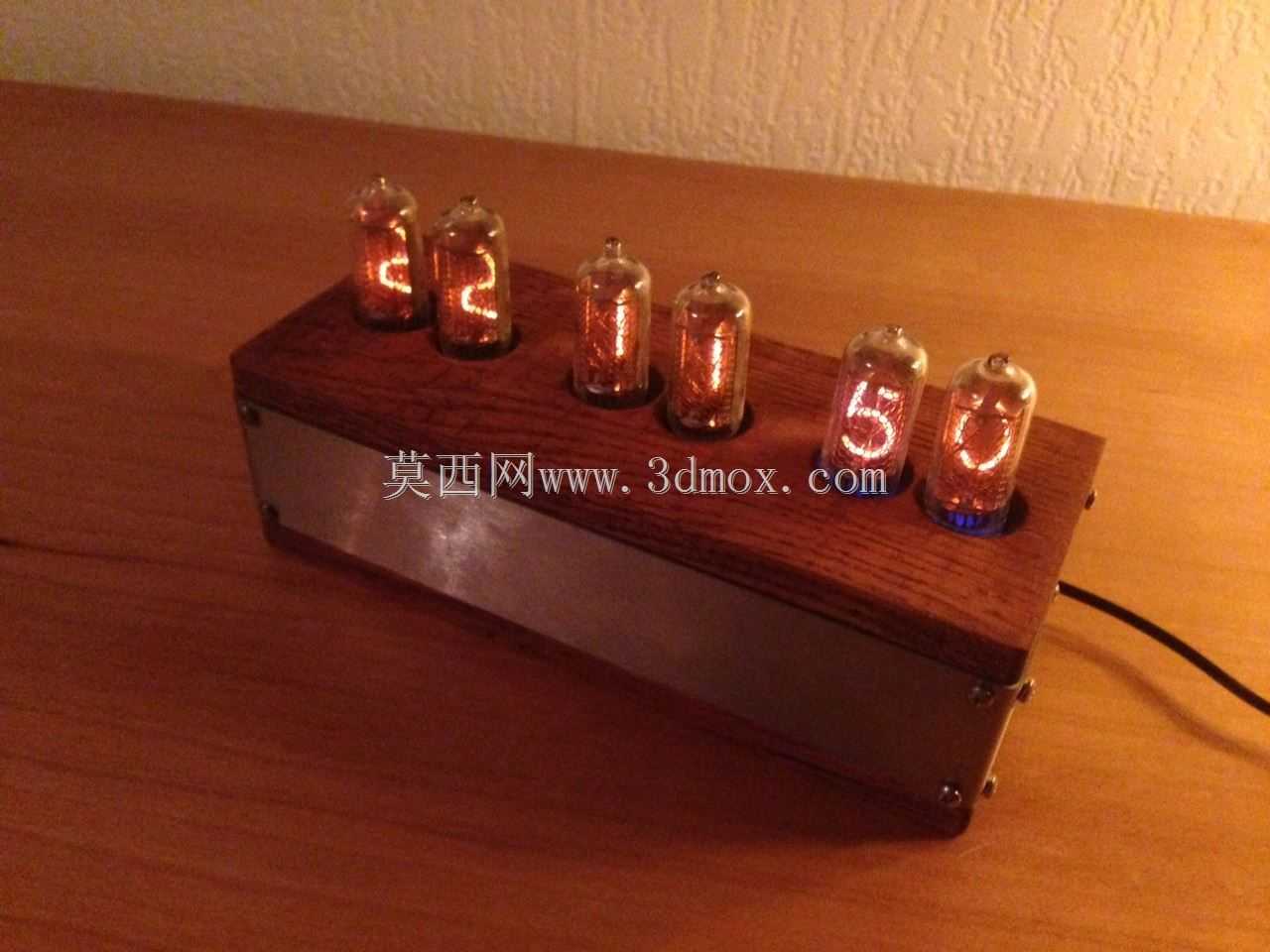

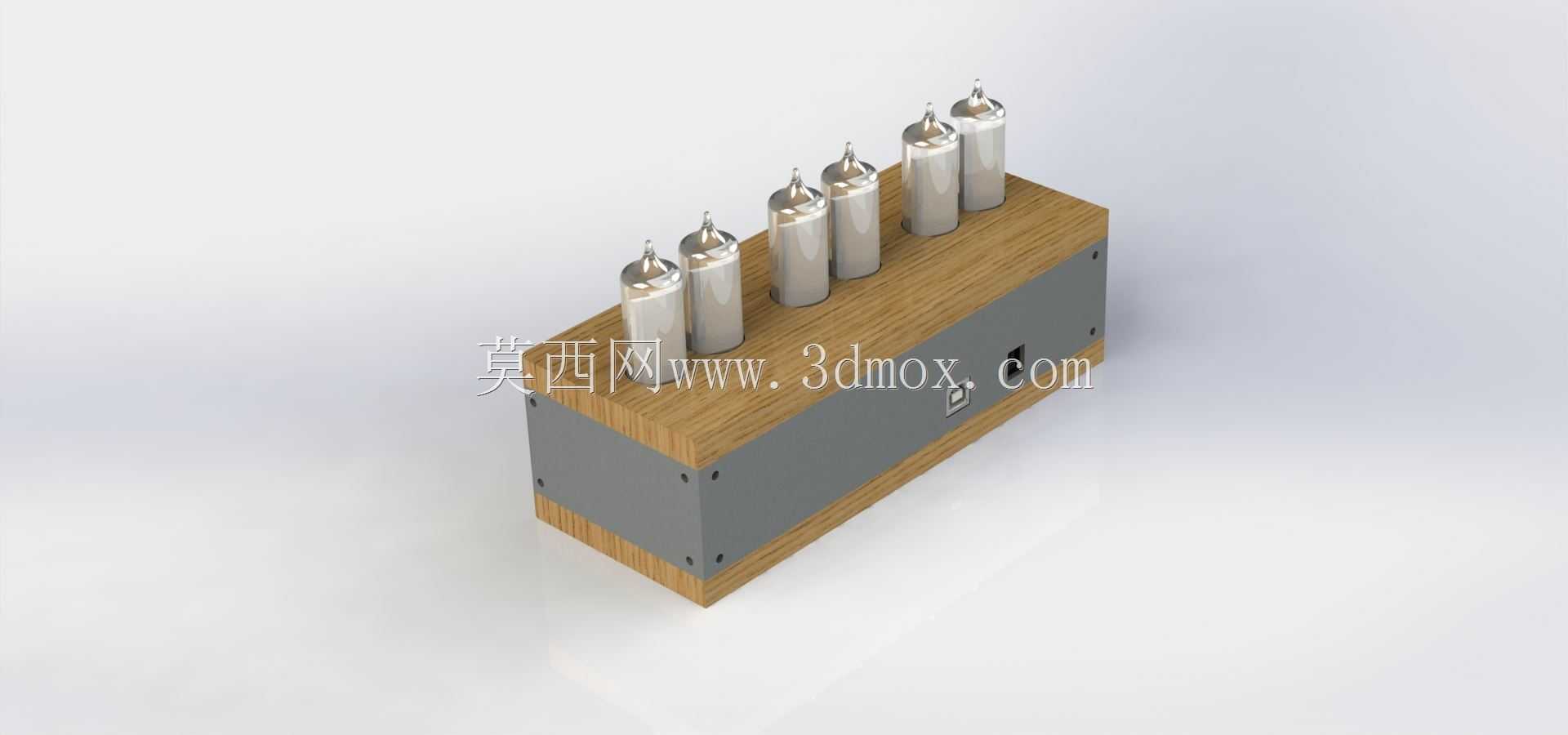

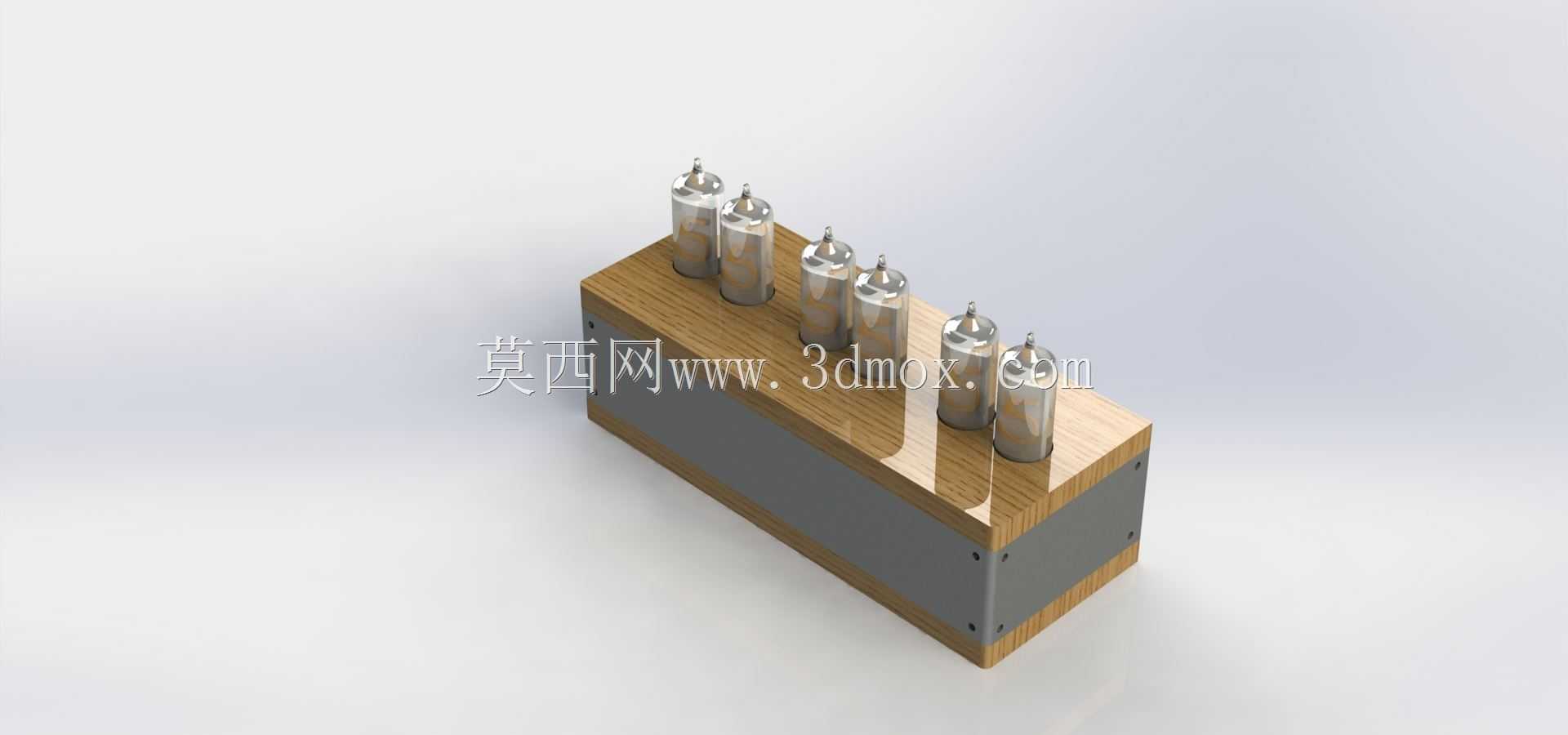

这款桌面计时装置的结构设计围绕复古辉光数码管的显示特性展开，核心控制单元采用通用开源控制板搭配时钟模块，可在外部供电断开时依靠模块内置储能单元维持计时数据不丢失，避免每次通电重新校时的繁琐操作，适配桌面长期摆放使用的场景需求。外壳部分采用上下分层的组合结构，上层为实木加工的承托面板，根据六只IN-8-2辉光数码管的引脚间距、管身直径开设对应安装孔位，孔位边缘做倒角处理避免刮伤玻璃管身，每只数码管的安装高度保持一致，确保显示面处于同一水平面，减少视觉上的高低差。下层为金属材质的围框结构，采用2mm厚度的金属板材弯折成型，围框与上层实木面板通过微型不锈钢紧固件连接，紧固件选用标准十字盘头螺丝，安装后螺丝头部沉入木材表面预设的沉孔内，保证外观面无凸起毛刺。内部PCB的安装位置预留足够的走线空间，高压驱动部分与低压控制部分做物理分隔，避免信号干扰影响数码管的显示稳定性，电源输入接口设置在围框后侧，接口位置做下沉处理，避免电源线插头突出影响装置的贴墙摆放。整机的重心集中在下部金属围框区域，放置在桌面时不会因上部数码管的重量出现前倾侧翻，底部可粘贴防滑胶垫，减少与桌面的硬接触同时避免滑动。六只数码管按照时分显示的逻辑排列，相邻管位的间距兼顾数字辨识度与整体紧凑性，木质面板的纹理走向沿装置长度方向排布，金属围框的表面做拉丝处理，两种材质的搭配兼顾复古质感与结构强度，内部走线沿围框内壁排布，通过线卡固定避免线材晃动接触高压元件。装置的整体尺寸适配常规桌面摆放空间，长度方向可容纳六只数码管的排列需求，宽度方向预留PCB安装与外围元件的空间，高度方向控制在单只辉光管的安装高度加上外壳厚度，不会遮挡桌面其他物品。结构设计时充分考虑辉光管的更换便利性，实木面板与金属围框的连接螺丝全部从底部安装，拆卸时无需触碰正面的玻璃管身，即可打开外壳更换内部元件或数码管，降低后期维护的操作难度。
