TowerProSG92R微型舵机结构设计

做小型航模、桌面级自动化小机构设计的工程师，大多接触过9g级别的微型舵机，不少人早期选型时容易把SG92R和同品牌SG90的安装尺寸搞混，导致结构件打样后装不上，反复返工。这款SG92R的三维结构完全按照实物测绘尺寸搭建，核心就是修正了同系列老款舵机的尺寸偏差，给做结构适配的工程师提供准确的安装参考。

从实际应用场景来看，这类微型舵机的使用范围非常广，固定翼航模的副翼、尾翼舵面控制，小型多旋翼无人机的云台微调，桌面级机械臂的关节驱动，学生做机器人竞赛的小型执行机构，甚至是智能家居里的小型风门、挡板开合控制，都能看到它的身影。它的核心优势是体积小、重量轻，输出扭矩足够驱动小负载做角度摆动，控制逻辑简单，只需要标准PWM信号就能实现0-180度范围内的角度定位，不需要额外搭配复杂的驱动电路，非常适合空间、载重都受限的小型设备使用。

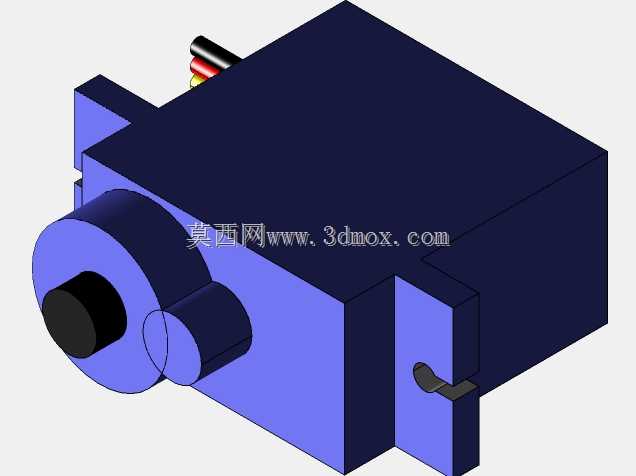

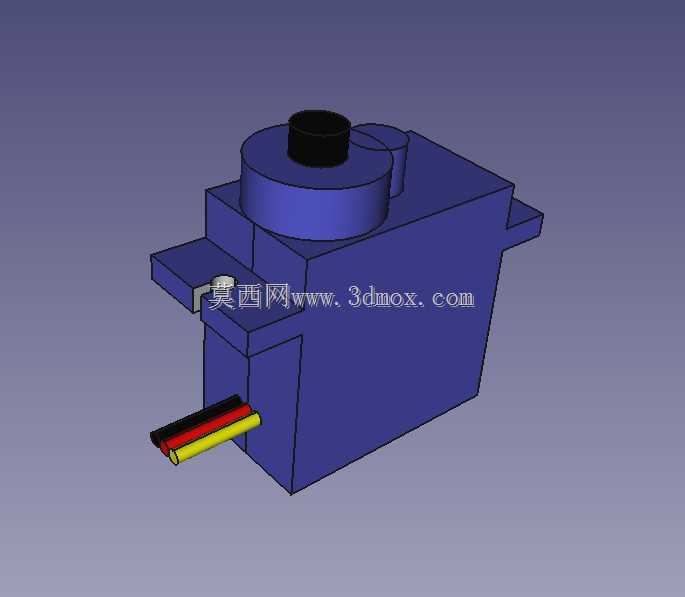

从设计思路上看，这款舵机的结构完全围绕小型化、轻量化做优化，主体外壳采用矩形带凸耳的安装结构，顶部的输出轴做了加高轴套设计，既保证了输出齿轮组的支撑强度，又能让摇臂安装后和外壳保留足够间隙，避免转动时出现剐蹭卡滞。尾部引出的三根信号线采用红黑黄标准配色，分别对应电源正、电源地、信号输入，布线时不容易接错，出线位置做了下沉式槽位，安装时线材不会和安装面挤压，避免长期使用后线材外皮磨损短路。

做结构适配的时候要特别注意安装边界，主体外壳的两侧凸耳是核心安装定位点，上面的安装孔位间距、孔径都和SG90有细微差别，不能直接套用SG90的安装孔图纸。输出轴的中心高度、轴径、齿形参数都按照实物还原，搭配不同形式的摇臂时，要核算摇臂转动的最大扫掠空间，避免和周边结构件发生运动干涉。外壳侧面的电位器腔凸起部分也要预留足够的避让空间，不能强行挤压外壳，否则会导致内部齿轮组错位，出现舵机抖舵、定位不准的问题。

内部结构上，这款舵机集成了直流驱动电机、减速齿轮组、角度反馈电位器和控制电路板，整体做了一体化封装，三维模型还原了外部所有装配特征，工程师在做整体设备的结构设计时，可以直接导入模型做装配干涉检查，提前核对安装孔位、出线空间、运动行程，不用等拿到实物再测绘，能大幅缩短前期设计的迭代周期，避免因为尺寸偏差导致的结构件报废。
