工程机械设备行走机构履带链结构

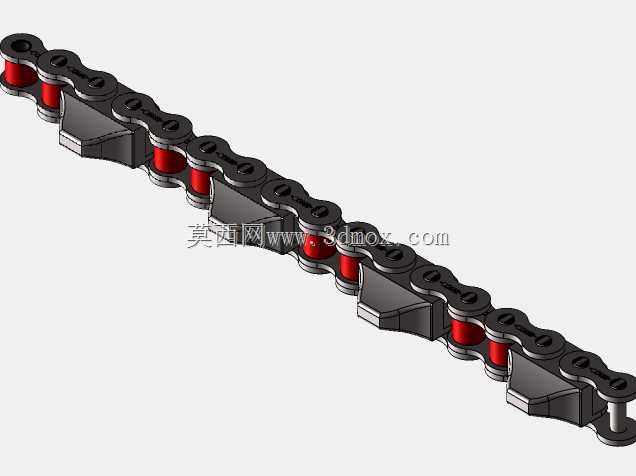

履带链作为履带式行走设备的核心传力构件，广泛应用于土石方施工、矿山采掘、农林作业等非铺装路面作业场景，是履带式挖掘机、推土机、履带拖拉机、履带式起重机等设备实现重载行走、复杂地形通过的关键基础部件。不同于轮式行走机构的接地形式，履带链通过首尾铰接形成闭合环形支撑结构，配合履带板将设备整机重量均匀分散到接地面积上，大幅降低接地比压，避免设备在松软泥泞、碎石遍布的作业场地出现沉陷、打滑问题，保障设备在无硬化路面的野外作业场景下具备可靠的通行与作业能力。从结构设计逻辑来看，履带链采用多节链节铰接串联的形式，单节链节包含链轨节、销轴、销套等核心配合部件，相邻链节通过销轴实现可转动连接，转动副处预留合理配合间隙，既保证履带环绕驱动轮、导向轮、支重轮时能顺畅弯折，又能控制铰接间隙避免行走过程中出现过大冲击与异响。设计过程中需要重点匹配驱动轮的齿距参数，保证链节销套与驱动轮齿槽的啮合精度，避免出现跳齿、啃齿等异常磨损问题，同时要结合设备整机重量与最大牵引力需求，校核单节链节的抗拉强度、销轴的抗剪切强度，确保在满负荷爬坡、原地转向、障碍物跨越等极端受力工况下，链节不会出现塑性变形、断裂失效。在安装边界匹配上，履带链的总节数需要根据设备行走架的轴距、驱动轮与导向轮的中心距、张紧装置的调节行程综合确定，装配后通过张紧油缸调整履带下垂度，下垂量过大会导致行走时履带脱轨、跳动冲击过大，下垂量过小则会增大行走阻力、加速铰接部件的磨损。链节的铰接位置设计有密封结构，可阻挡作业环境中的泥沙、粉尘进入转动摩擦面，同时留存润滑脂降低销轴与销套的磨损速率，延长履带链的整体使用寿命。日常作业过程中，履带链需要持续承受整机重量带来的静载荷、行走颠簸带来的冲击载荷、驱动轮传递的牵引力载荷，同时还要耐受作业环境中泥沙磨损、水汽腐蚀等不利影响，因此在结构设计时，链轨节多采用中碳合金钢模锻成型，经过调质热处理保证足够的强度与冲击韧性，销轴表面做淬火处理提升表面硬度，降低铰接转动过程中的磨损速率。不同于普通传动链条的运行工况，履带链的运行速度偏低但承载载荷极大，且作业环境中存在大量硬质磨粒，因此设计时不会过度追求轻量化，而是优先保证结构强度与耐磨性能，各配合面的粗糙度、形位公差都围绕重载低转速的工况做适配，避免高精度加工带来的不必要成本浪费，同时保证部件在恶劣工况下的可靠性。
