Creality Ender3灯丝导轨Z轴丝杠稳定支架

　　在桌面级FDM3D打印的实际生产作业场景中，Z轴传动的稳定性与耗材进给路径的平顺度，是直接影响制件成型精度、层纹一致性以及长时间打印作业可靠性的核心要素。不少使用Creality Ender3机型的从业者都会遇到两类共性问题：一是原厂Z轴丝杠仅下端与电机输出端连接，上端无有效支撑，长时间运行后丝杠易出现径向窜动，直接导致Z轴层纹偏移、制件出现错层缺陷；二是原厂耗材进给路径从料架到挤出机的走线角度不合理，耗材易出现弯折阻力，尤其是使用柔性耗材时，容易出现送料打滑、断料的情况。这款集成式支架正是针对这两类现场痛点开发的结构件，直接安装在设备顶部的原厂线轴支架安装位，无需对设备机身进行额外打孔或破坏性改装，充分利用原厂已有的安装孔位完成固定，大幅降低改装的操作门槛。

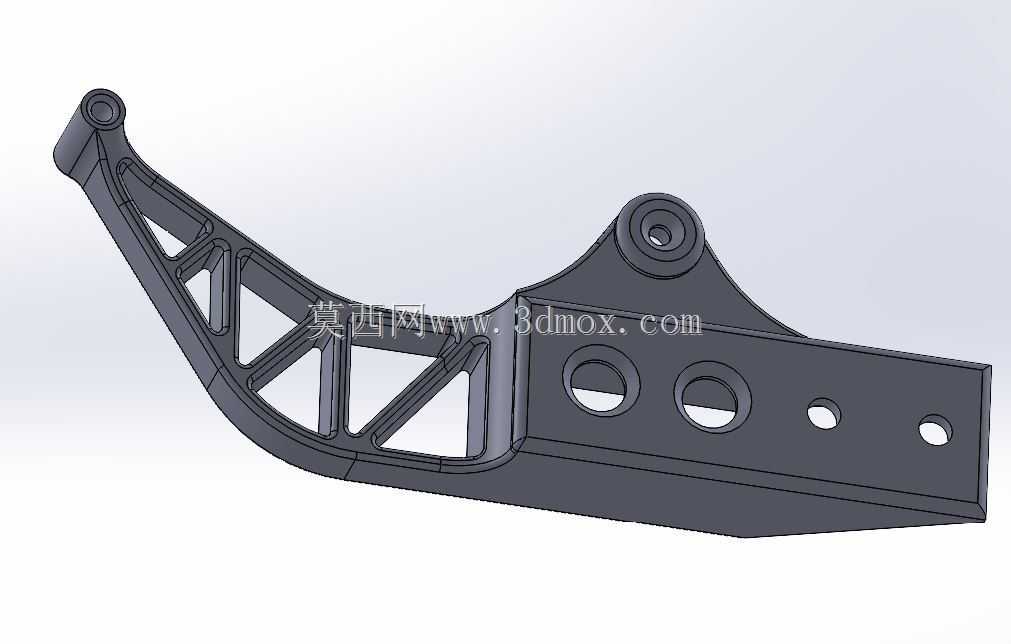

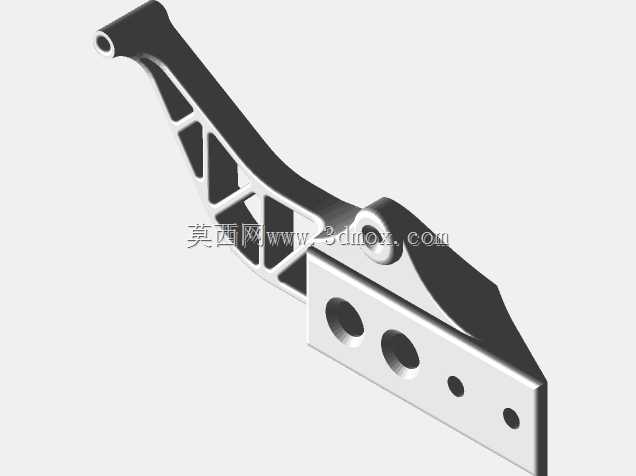

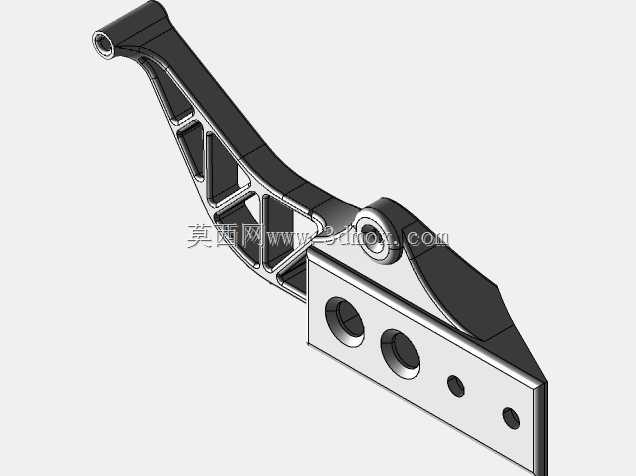

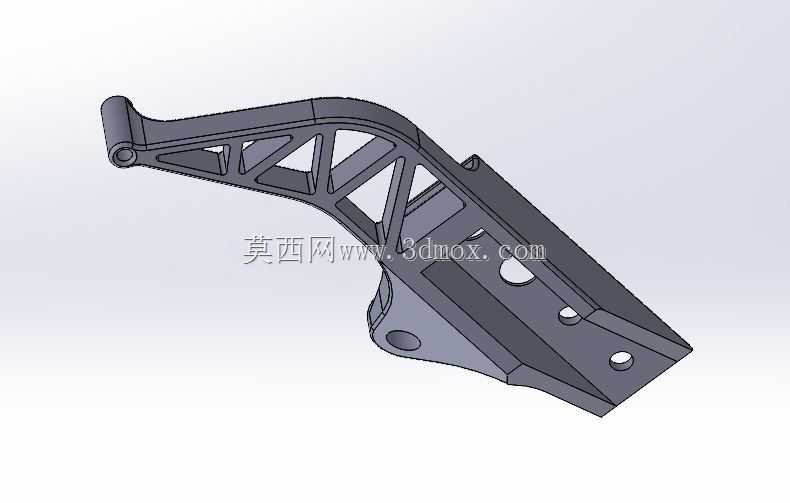

　　从结构设计逻辑来看，这款支架采用了功能集成的一体化设计思路，将灯丝导向支撑与Z轴丝杠上端稳定两个核心功能整合在单一零件上，避免了分体式改装件需要分别找正安装位置、多零件累积装配误差的问题。主体结构采用镂空式的加强筋布局，在保证整体结构刚性的前提下尽可能降低零件自重，避免额外重量给Z轴传动系统带来不必要的负载，同时也能减少打印该改装件时的耗材消耗。支架上设置的Z轴丝杠支撑位，与丝杠上端轴径做适配配合，能够有效约束丝杠的径向跳动，让丝杠在升降传动过程中始终保持与Z轴导轨的平行度，从根源上降低Z轴窜动带来的打印缺陷。而灯丝导向结构则通过合理的走线弧度设计，将耗材从料架引出后以平顺的角度导向挤出机进料口，减小耗材进给过程中的弯折阻力，尤其是在打印TPU等柔性耗材时，能够有效避免耗材因路径弯折产生的送料阻力波动，提升送料的稳定性。

　　在安装边界方面，这款支架完全匹配Creality Ender3机型顶部原厂线轴支架的安装孔位，安装时直接夹装在原厂线轴支架下方，仅需更换两根更长的M5螺栓即可完成滑阀支架与本支架的连接固定，无需改动原有设备的其他结构。如果选择不使用原厂线轴支架单独安装该零件，仅需配套两个M5螺栓与两个M5T形槽螺母，即可将支架固定在设备顶部的铝型材槽位上，安装方式灵活，能够适配不同使用者的改装需求。支架上的各安装孔位都做了同轴度公差适配，保证安装后Z轴丝杠支撑位与丝杠的同轴度，以及导向轮位置与挤出机进料口的对中度，避免因安装偏差带来的额外传动阻力或送料偏移。实际使用中，加装该支架后，Z轴长时间运行的跳动量能够得到有效控制，高速打印时的Z轴振动明显降低，同时耗材进给路径的阻力波动减小，无论是打印刚性PLA耗材还是柔性TPU耗材，送料的稳定性都有明显提升，能够有效减少因Z轴窜动和送料不畅导致的打印废品率，适合对打印精度有较高要求的桌面级3D打印从业者改装使用。
