数控铣床用伸缩式导轨防护盖结构

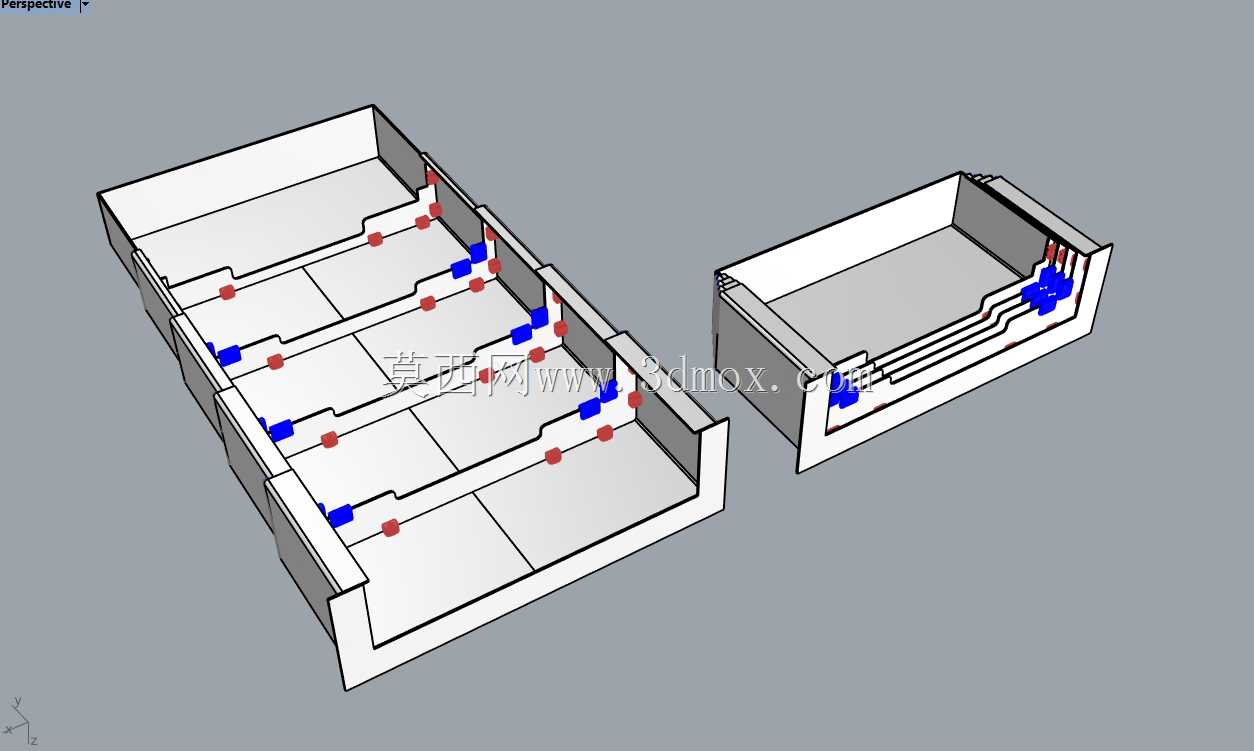

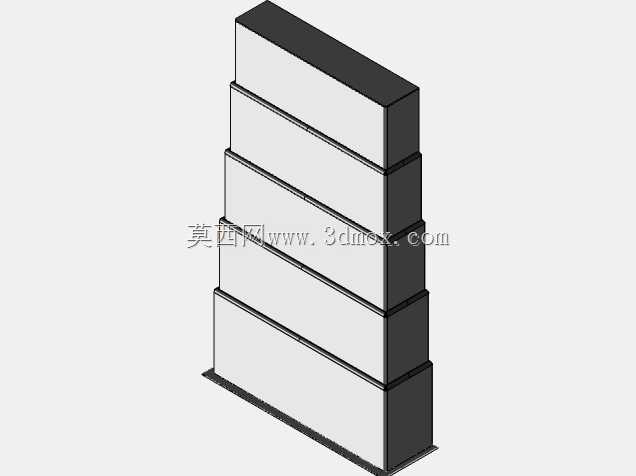

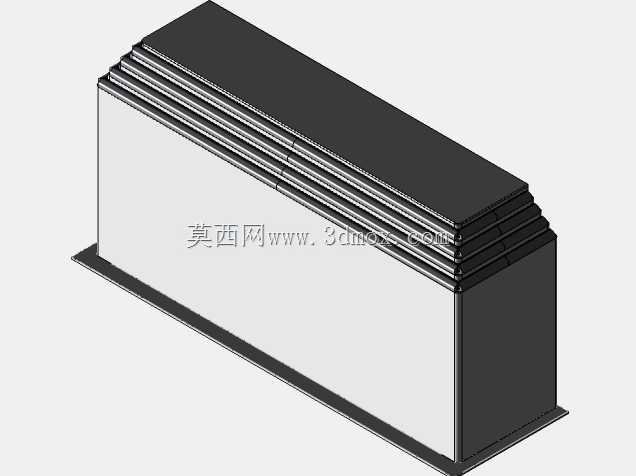

在数控铣床的实际加工场景中，导轨作为承载工作台、主轴箱等运动部件的核心导向基准，长期暴露在切削区域周边，极易受到高速飞溅的铁屑、喷射的切削液以及加工粉尘的侵入，一旦铁屑卡入导轨滑块与滚道的配合间隙，轻则造成导轨面划伤、运动精度下降，重则引发滑块卡死、传动部件过载损坏，直接影响设备的加工精度保持性与使用寿命，伸缩导轨盖正是针对这一防护需求设计的配套功能部件。这款伸缩导轨盖采用多节嵌套的伸缩式结构，不同节段的罩体按照尺寸梯度依次嵌套，可跟随机床运动部件的行程同步伸缩，在全行程范围内对导轨的外露安装面形成连续封闭防护，不会对导轨的正常运动行程造成干涉。从结构设计来看，每节罩体的搭接位置都设置了导向限位结构，保证伸缩过程中各节段运动顺畅无卡滞，不会出现偏斜脱开的问题；罩体的端面与机床运动部件、床身安装面的贴合位置预留了密封件安装槽，可加装耐油橡胶密封条，阻断切削液和细碎铁屑从拼接缝隙渗入的路径；罩体内部设置的导向滑块与缓冲结构，能在伸缩到极限位置时吸收碰撞冲击，降低高速往复运动下的结构振动与噪音。在安装边界适配方面，该结构的整体轮廓完全匹配数控铣床导轨的安装空间，最外侧固定节的安装孔位可直接适配床身侧的预留安装基面，最内侧活动节的连接端可与运动部件的侧装基面直接固定，不需要对原有床身结构做额外改造；罩体的倾斜顶面设计可让落在表面的铁屑、切削液顺着斜面自然滑落，避免杂物在罩体表面堆积，日常维护时只需要定期清理表面堆积的切屑即可，不需要频繁拆解防护结构。从实际使用场景出发，该结构可适配立式、卧式数控铣床的X、Y、Z轴直线导轨防护，也可根据不同的导轨长度、行程范围调整节段数量与单节罩体的长度尺寸，针对重载切削场景还可适当增加罩体板材厚度，提升抗铁屑冲击的能力；相邻节段之间的滑动接触面采用耐磨材质做衬层，长期往复伸缩也不会出现过度磨损，能长期保持稳定的防护效果，避免导轨因异物侵入出现非正常磨损，减少设备的停机维护频次，降低机床长期使用中的维护成本。
