100毫米长度米思米标准DIN电气安装导轨

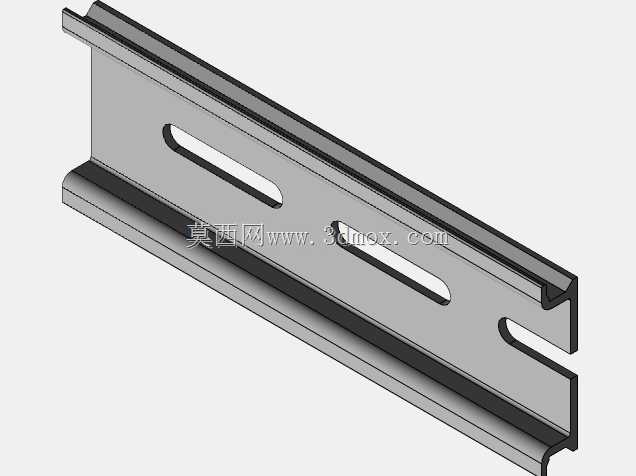

在低压电气柜、工业控制箱、自动化设备配线模组的装配场景中，DIN导轨是承担元器件承托、安装定位的核心基础配件，这类标准化导轨的普及，大幅降低了电气元器件的互换安装成本，让断路器、接线端子、继电器、PLC模组等标准电气元件可以实现快速卡装，无需针对每个元件单独设计安装固定孔位。这款100毫米长度的DIN导轨，对应米思米标准的两款常规规格，通过配置调整可适配不同的安装需求，导轨的截面完全符合DIN标准的卡槽尺寸，能够兼容市面上所有符合DIN安装规范的电气元器件，卡装后元器件的卡扣与导轨卡槽的配合间隙控制在合理范围，既不会出现卡装过松导致的元器件滑移脱落，也不会因为过盈量过大造成拆装困难。从设计逻辑来看，这款导轨的长度参数与草图尺寸完全对应，导轨本体上的安装腰型孔数量会随导轨长度变化自动适配，100毫米长度规格下的孔位布局，刚好满足两端固定的安装强度要求，腰型孔的设计预留了一定的安装调整余量，能够抵消柜体安装面的孔位加工误差，降低现场装配的对位难度。导轨采用冷轧钢成型的截面结构，两侧的翻边结构既保证了自身的结构刚性，避免短长度导轨在承重后出现弯折变形，同时翻边的弧度也适配电气元器件卡扣的导入角度，装配时只需将元器件卡扣对准导轨上沿，轻压即可完成卡装，拆卸时用螺丝刀撬动卡扣锁舌即可快速取下元件。在实际设备应用中，这类短尺寸DIN导轨常被用于小型控制盒、分布式IO模组、设备旁侧的本地操作单元内部，相比整根长导轨裁切的方案，这款预设计的定长导轨无需现场二次裁切，切口处无毛刺，不会划伤配线绝缘层，同时孔位已经预先设计完成，省去了现场钻孔的工序，能够有效提升装配效率。导轨的安装边界需要注意，安装时导轨背面需要完全贴合安装板面，避免悬空安装导致的导轨变形，固定螺丝的规格适配常规的机柜安装螺丝，锁附时的扭矩需要控制在合理范围，避免扭矩过大导致导轨的安装孔位变形，影响后续的元器件安装平整度。在三维建模过程中，这款导轨的参数化设计可以通过调整长度配置快速生成不同规格的同系列导轨，孔位会随长度参数自动调整位置，无需逐个修改孔位特征，能够大幅提升电气柜三维布线阶段的建模效率，设计人员可以根据柜内的元器件排布长度，快速调用对应长度的导轨模型，完成柜内布局的虚拟装配，提前验证元器件排布的空间间隙，避免实际装配时出现元器件干涉、安装空间不足的问题。
