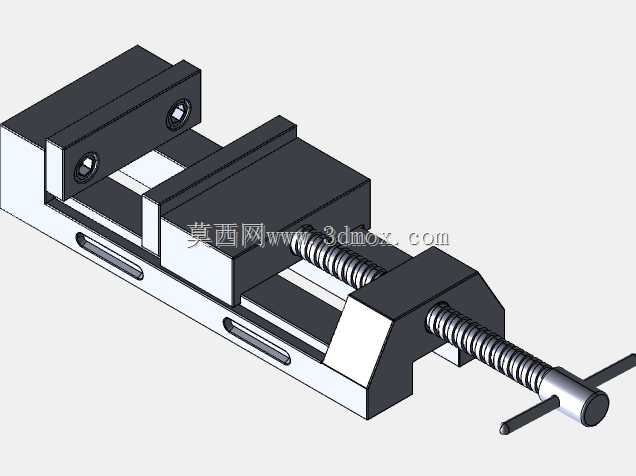

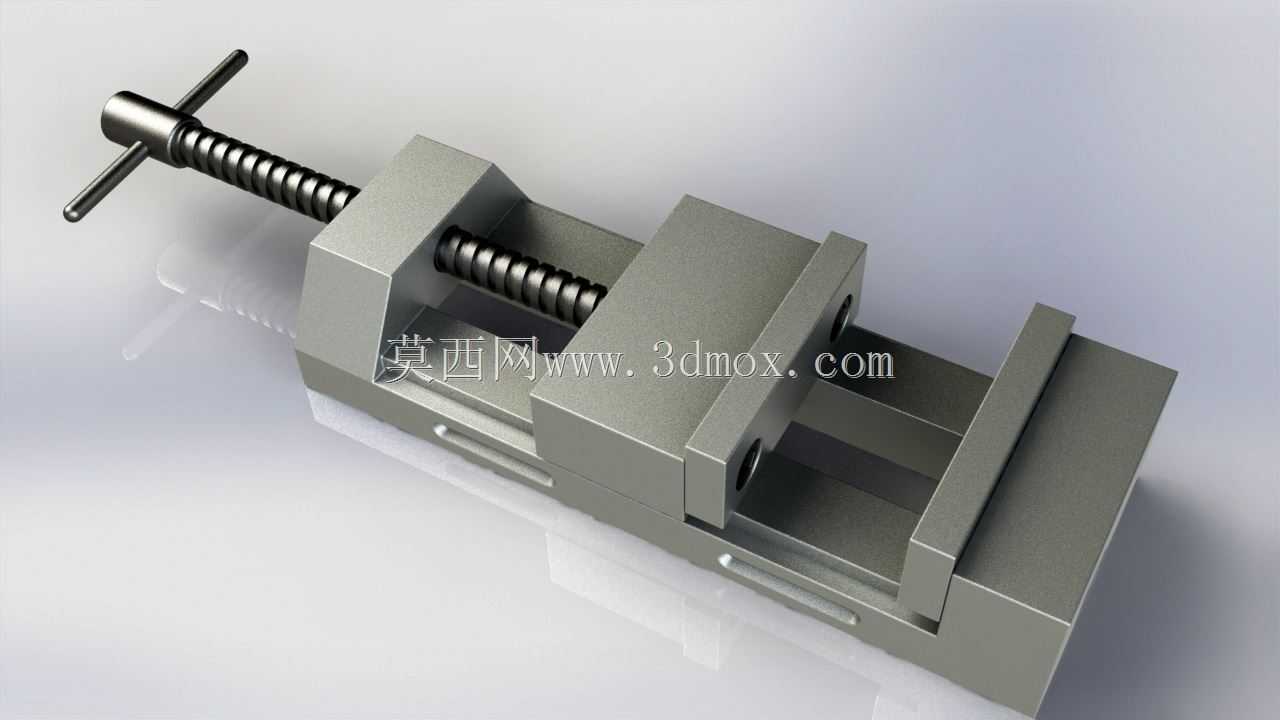

机用精密螺杆式平口夹持虎钳结构

这款虎钳是机加工工位上最常用的夹持类工装，日常在铣床、钻床、磨床的工位上都能见到它的身影，核心作用是在切削、钻孔、打磨工序中牢牢固定待加工工件，避免加工过程中工件位移导致的尺寸超差、崩刀甚至安全隐患。从结构设计来看，它采用了经典的螺杆进给传动方案，T型螺杆配合固定钳身的内螺纹结构，转动端部的十字手柄就能带动活动钳身沿导轨方向做直线进给，实现钳口的开合与夹紧动作，这种传动结构自带机械自锁特性，夹紧后不会因为加工过程中的振动出现松脱，夹持稳定性有充足保障。钳身整体采用分体式组合结构，固定钳身与底座一体加工出导向滑槽，活动钳身的导向凸台与滑槽采用小间隙配合，既保证活动钳身滑动顺畅无卡滞，又能控制钳身的配合间隙，避免夹紧时活动钳身上翘，保证钳口的平行度精度。钳口部分设计了可更换的硬质钳口板，表面加工有细密的防滑齿纹，夹紧时能嵌入工件表面增大摩擦力，针对不同材质的加工件，还可以更换铜质、铝质或者带V型槽的钳口板，避免夹伤软质工件表面，也能适配轴类、异形件的夹持需求。从安装边界来看，虎钳底座预留了标准的T型槽安装位，可以直接通过T型螺栓固定在机床工作台上，安装时需要打表校正固定钳口与机床进给轴的平行度，保证加工基准的准确性。整体外形尺寸适配常规中小型机床的工作台面，钳口张开行程覆盖日常绝大多数小型零件的加工夹持需求，钳身的高度设计也预留了充足的加工操作空间，不会干涉刀具的走刀路径。在实际使用场景中，除了常规机加工工位，这类虎钳也常被用在装配工位、划线工位作为工件固定工装，配合划线盘、高度尺完成工件的划线找正工作，也能在小型零件的手工修配、装配作业中提供稳定的夹持支撑。设计这款结构时，需要重点关注螺杆的同轴度、钳身导轨的直线度以及两个钳口板的平行度公差，这些形位公差直接决定了虎钳的夹持精度，若公差过大，夹紧工件时会出现工件翘起、定位偏移的问题，直接影响后续加工的尺寸精度。同时螺杆的螺距选择也经过实际工况验证，既不会因为螺距过大导致夹紧力控制困难，也不会因为螺距过小导致开合行程调整效率太低，十字手柄的力臂长度也匹配普通人的手部操作力矩，不需要额外加力杆就能提供足够的夹紧力，应对常规钢材、铝材的切削加工完全足够。钳身的加强筋结构分布在受力集中的位置，保证夹紧时钳身不会出现形变，长期使用也能维持精度稳定。
