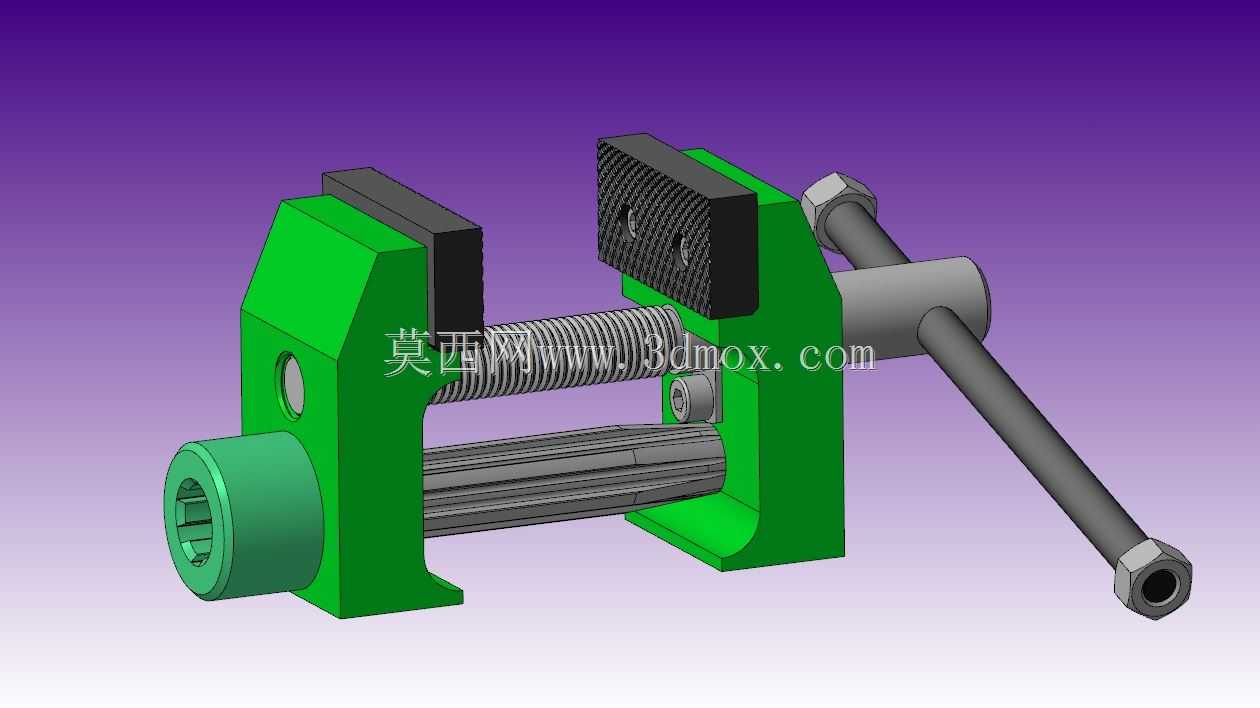

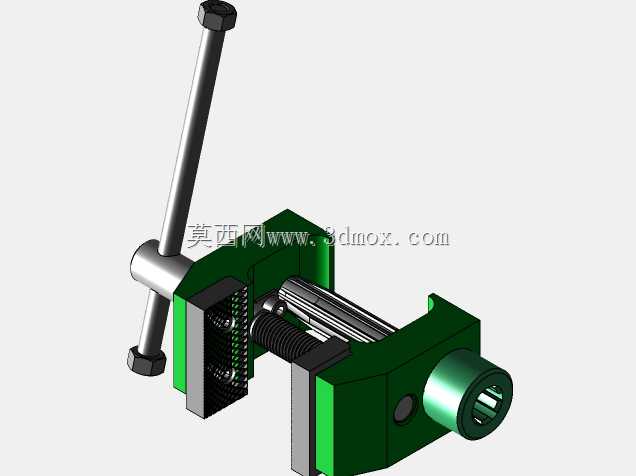

小型机用螺杆式夹紧虎钳结构设计

这款螺杆驱动的夹紧虎钳，是小型机加工工位、钳工台架上最常用的夹持工装，日常做小型零件的铣削定位、钻孔装夹、工件修配时，都能靠它提供稳定的夹持力，避免加工过程中工件窜动影响精度。从结构设计逻辑来看，整体采用分体式铸铁基座搭配活动钳身的布局，固定钳身与底座一体成型，预留的安装孔可以直接通过T型螺栓固定在机床工作台或者钳工台面上，安装边界适配多数常规小型台架的T型槽间距，不需要额外做转接板就能完成装夹。钳口部分采用可更换的齿面钳口板，靠内六角螺钉固定在钳身上，齿面的滚花纹路能在夹持毛坯件时增加摩擦力，防止工件受切削力打滑，后期钳口磨损后只需要更换钳口板就能恢复夹持性能，不用整体更换钳身，能降低工装的维护成本。传动部分采用梯形螺杆副，螺杆一端通过销轴与活动钳身连接，转动带六角头的摇杆就能带动活动钳身沿基座的导向面平移，梯形螺纹的自锁特性可以保证夹持到位后不会因为加工振动出现松脱，不需要额外加锁止结构就能维持夹持力。摇杆的长度经过匹配设计，单手操作就能提供足够的夹紧力矩，针对小型有色金属、薄壁件夹持时，也能通过控制摇杆的转动力度避免夹伤工件表面。整体外形紧凑，闭合状态下整体长度不超过常规台虎钳的三分之二，适合在空间有限的小型钻铣床、教学实训台面上布置，钳身的导向面做了加宽处理，活动钳身平移时的间隙控制在0.02mm以内，夹持工件时钳口的平行度能满足普通机加工的定位要求，不会出现钳口上翘导致工件装夹倾斜的问题。钳身侧面预留的通孔可以用来安装定位挡块，批量加工小型零件时能快速定位工件的装夹位置，减少重复找正的时间。和普通重型台虎钳相比，这款虎钳的重量更轻，单人就能完成搬运和工位转移，除了固定在台面上使用，也可以临时搭配磁力座固定在磨床等设备的工作台上，适配多场景的临时装夹需求。螺杆尾部的轴套做了储油槽设计，日常维护时只需要定期在螺杆和导向面加注少量润滑脂，就能保证传动顺畅，减少磨损，延长工装的使用寿命。
