机加工手动螺杆式台虎钳结构设计

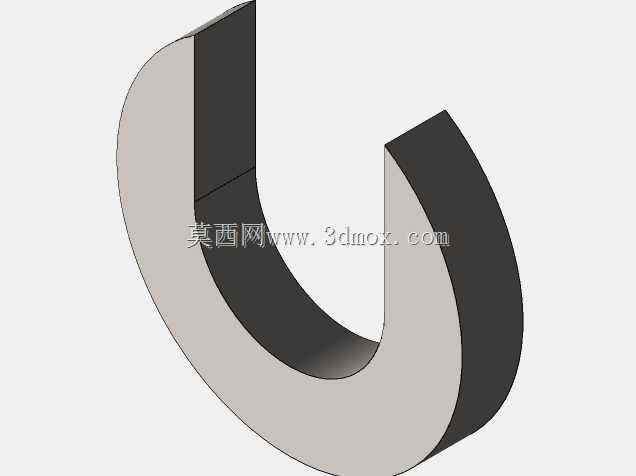

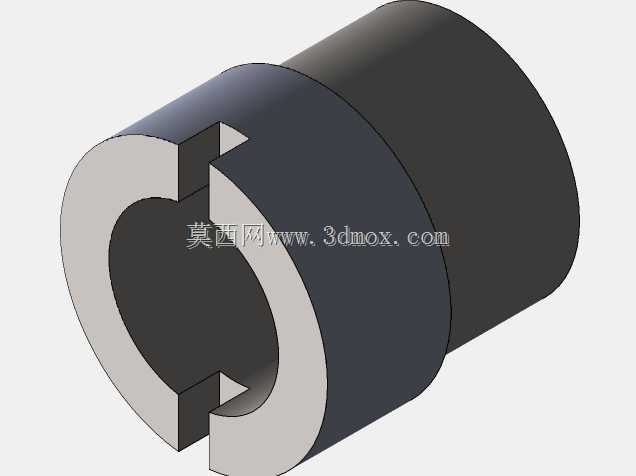

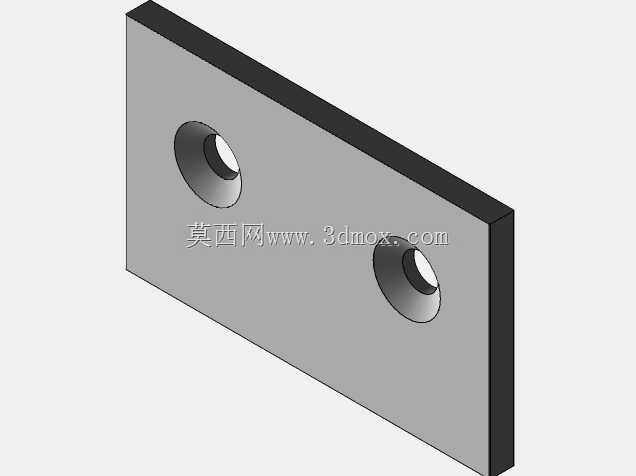

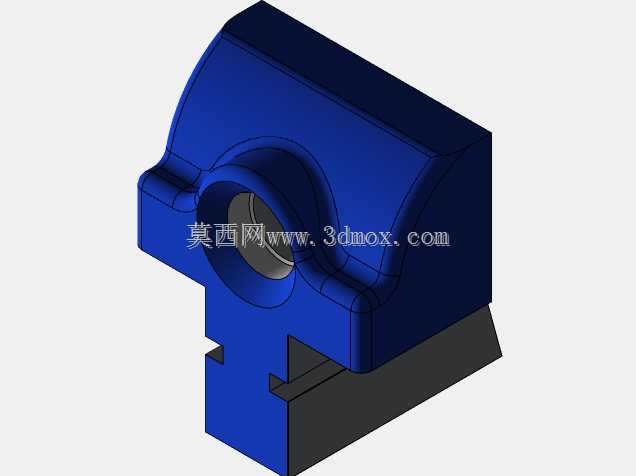

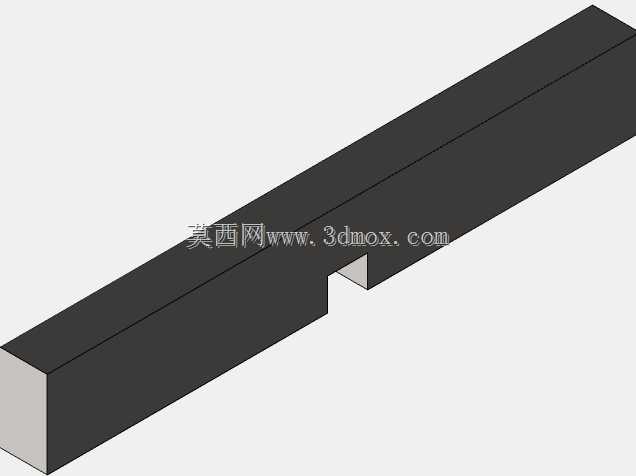

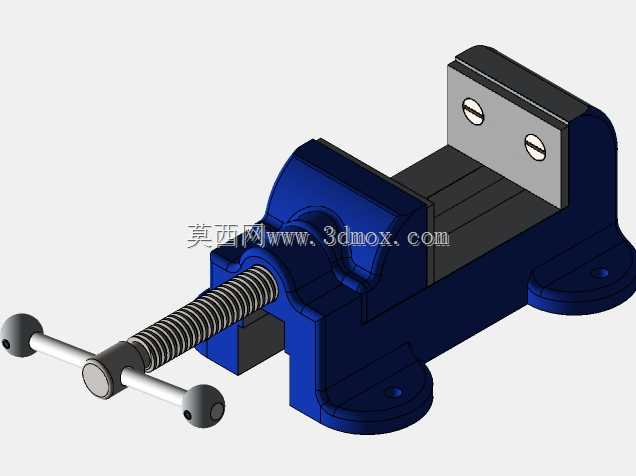

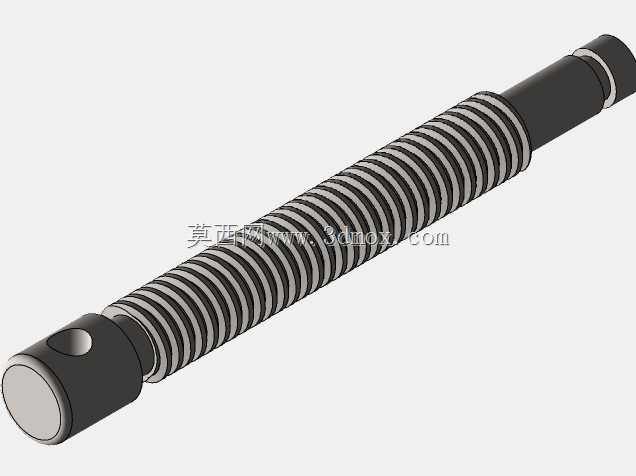

在普通钳工工位、普通铣床、小型钻床的加工场景中，这类螺杆式手动虎钳是出镜率极高的通用装夹元件，区别于液压或气动动力的快换夹具，它完全依靠机械结构实现夹紧动作，不需要外接动力源，对安装场地的适配性极强，哪怕是没有压缩空气管路、液压站的零散维修工位，也能快速投入使用。从结构设计逻辑来看，这套虎钳采用固定钳身搭配活动钳身的经典布局，夹紧动力通过梯形螺纹副传递，梯形螺纹的自锁特性是设计核心——当操作人员转动手柄带动丝杆旋转时，活动钳身沿钳身导轨做直线进给，当螺纹升角小于摩擦角时，即便加工过程中存在切削振动，钳口也不会自行松脱，能持续保持对工件的夹紧力，避免加工过程中工件移位造成尺寸超差甚至打刀事故。钳口部分采用可更换式的淬硬钳口板，两块钳口板通过沉头螺钉分别固定在活动钳身和固定钳身上，表面加工出交叉网纹来增大装夹摩擦力，针对不同材质的加工件，还可以更换带软质垫层的钳口板，避免装夹时在工件已加工表面留下压痕，适配精加工工序的装夹需求。底座采用带安装孔的回转式圆盘结构，安装时可以通过T型螺栓穿过安装孔将虎钳固定在机床工作台或者钳工台面上，底座的回转结构允许操作人员根据加工需求调整钳身的水平角度，不需要重新拆装虎钳就能适配不同角度的铣削、钻孔加工需求，大幅减少工位调整的辅助时间。从安装边界来看，这类虎钳的整体高度控制在常规机床工作台的装夹行程范围内，钳身宽度适配小型加工设备的工作台T型槽间距，不需要额外制作过渡转接板就能完成安装，活动钳身的最大开口距离覆盖常规小型零件的装夹尺寸范围，从几毫米厚的薄板零件到百余毫米的方块料都能可靠装夹。丝杆的两端采用铜质衬套作为支撑，减少丝杆转动时的磨损，延长整体使用寿命，手柄部分采用带球头的穿杆式结构，操作人员可以根据需要的夹紧力大小调整握持位置，需要大夹紧力时握持球头端增大力臂，不需要额外加力杆就能获得足够的夹紧力矩，快速装拆工件时也可以握持靠近丝杆的位置快速转动手柄，提升装夹效率。日常使用中，只需要定期在丝杆螺纹副、钳身导轨面涂抹润滑脂，就能避免卡滞、锈蚀问题，维护成本极低，是小批量零件加工、设备维修、钳工装配场景中不可或缺的基础工装。
