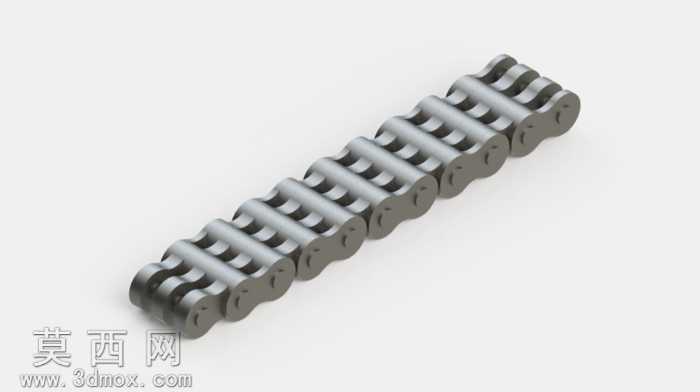

可灵活活动的x66叶链传动结构三维设计

本作品为x66叶链传动组件的三维建模成果，建模过程依托三维机械设计软件完成，全程遵循机械设计标准中链条类传动件的尺寸规范，对链节、销轴、外链板、内链板等所有组成零件进行了独立参数化建模，再通过装配约束完成整体组装，最终实现完全可活动的铰接传动效果。建模阶段首先梳理叶链的传动逻辑与装配关系，明确各零件的配合公差要求：内链板与套筒采用过盈配合固定，外链板与销轴同样采用过盈连接，而销轴与套筒之间设置为间隙配合，为链节的相对转动预留合理空间，保证链条整体可灵活弯折，适配传动过程中的绕转需求。材质与渲染环节，针对工业传动链条的金属材质特性，为所有链板、销轴零件赋予合金钢材质，调整材质参数还原金属表面的哑光磨砂质感，添加细微的金属颗粒纹理模拟实际工业零件的加工表面效果，渲染时采用柔和的侧上方打光方案，清晰呈现链节之间的铰接缝隙、零件边缘的倒角细节，同时通过光影层次突出链条整体的规整排列结构，让模型视觉效果贴近真实工业链条的质感。结构设计上，该x66叶链采用多链节串联的排布方式，每一组链节都保留了真实的转动自由度，没有采用焊接式的固定建模方式，完整还原了链条作为挠性传动件的结构特性，可直观展示链条在传动过程中的弯折、啮合状态，能够用于传动原理演示、传动机构虚拟装配验证等场景。设计过程中重点关注了链节铰接处的结构合理性，避免了装配干涉问题，确保每一处转动副都能顺畅活动，既保证了模型外观与真实x66叶链的一致性，也实现了结构功能上的仿真还原，可直接导入装配场景作为传动系统的组成部件使用。
