钢结构梁柱斜撑螺栓连接节点设计

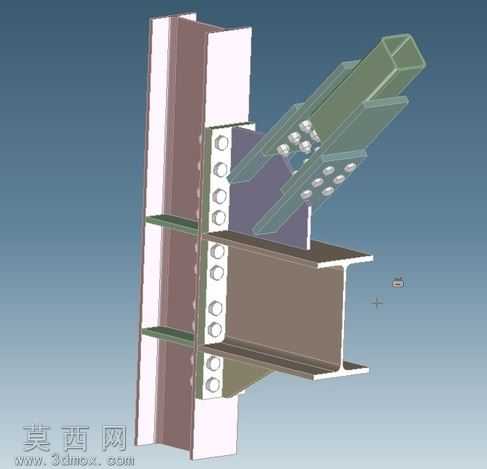

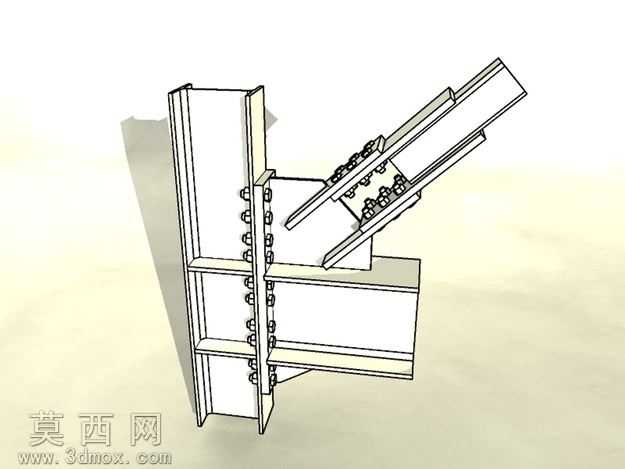

本作品为钢结构支撑框架的螺栓连接节点三维建模成果，建模过程严格遵循钢结构连接构造的工程设计规范，依托三维参数化建模软件完成全构件的精准建模。首先对竖向承重H型钢柱进行建模，还原型钢的翼缘、腹板标准截面尺寸，在柱身对应连接位置预先排布螺栓孔位，孔位的间距、边距均符合螺栓连接的构造要求，避免后续装配出现干涉问题。其次对水平H型钢承重梁进行建模，梁端与柱身贴合的端板做加厚处理，端板上的螺栓孔与柱身孔位一一对应，保证装配时螺栓可顺利穿入。针对斜向布置的矩形截面支撑构件，建模时精准计算支撑的倾斜角度，在支撑端部设计适配的连接节点板，节点板分别与柱身、水平梁的对应位置贴合，板件上的螺栓孔按照受力排布要求设置，区分受拉区与受剪区的螺栓排布密度，保证节点受力传递路径清晰。所有螺栓、螺母、垫圈均按照标准件参数进行建模，还原螺纹段、光杆段的尺寸比例，装配时严格对齐每一组孔位，模拟真实的螺栓穿装、紧固的装配逻辑，不存在错位、穿模问题。材质渲染阶段，为不同构件赋予贴合工程实际的材质属性：钢柱、钢梁、支撑构件赋予哑光热轧钢材材质，表面带有轻微的氧化质感，螺栓、螺母等标准紧固件赋予镀锌亮面金属材质，通过材质差异清晰区分主体构件与连接固件。渲染视角采用斜向等轴测视角，可同时观察柱、梁、斜撑三个方向的构件连接关系，半透明辅助显示效果可直观看到内部螺栓的排布位置，清晰展示节点的传力层次。设计思路上，该节点采用全螺栓装配连接形式，无需现场焊接，可有效降低现场施工难度，提升装配效率，节点的螺栓排布经过受力验算，可同时传递梁端竖向剪力、斜撑的轴力，保证框架节点的连接刚度与承载能力，适用于重载车架、大跨度钢结构支撑、工业设备承重支架等场景的连接构造设计，模型可直接用于结构受力演示、施工装配指导、节点方案评审等场景。
