非做空式扶轮社2杆12货单旋转开关结构设计

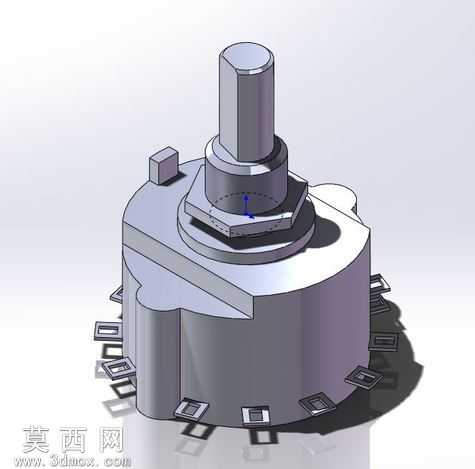

本作品为面板安装式非做空旋转开关的三维结构模型，建模过程严格遵循电子元器件的实际生产尺寸规范，完整还原了盟军电子70152415型号2杆Non-Shorting旋转开关的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先完成中心转轴的参数化建模，对转轴顶部的操作柱、中部的定位凸台、底部的接触基座分别进行特征绘制，通过拉伸、切除、倒角等基础特征组合，保证转轴各段同轴度公差符合实际装配要求。随后对开关主体外壳进行建模，外壳采用带定位缺口的圆柱结构，边缘设置多组引脚安装位，每个引脚位都预留了焊接固定槽与接触弹片的安装间隙，建模时对外壳的壁厚、安装卡扣的形变余量都做了参数化设定，可直接适配后续的工程图导出与开模验证。接触结构部分还原了2杆12货单的非做空接触逻辑，动触片与静触片的接触角度、回弹间隙都经过尺寸校验，旋转档位的定位卡槽采用等角度圆周阵列特征，保证12个档位的旋转手感一致，切换时不会出现相邻档位短路的非做空设计要求。材质渲染阶段，对金属转轴、接触弹片赋予抛光不锈钢材质，调整金属材质的反射粗糙度与环境贴图参数，还原金属零件的冷冽质感；外壳部分采用阻燃工程塑料材质，添加细微的磨砂纹理与哑光反射参数，模拟工业塑料件的真实表面效果；引脚部分采用镀锡铜材质，调整材质的金属度与轻微氧化色泽，还原电子元器件引脚的真实外观。整体装配过程中添加了同轴度、配合间隙的干涉检查，验证转轴旋转时各部件无运动干涉，接触片在各档位都能实现稳定接触，定位结构可以提供清晰的档位反馈。模型完整保留了面板安装的固定凸台、定位止口等安装结构，可直接用于电子设备的面板布局设计、开关装配模拟以及产品演示动画制作，所有特征均保留参数化历史记录，可根据不同的档位需求、引脚数量进行快速修改调整，适配不同规格的旋转开关设计需求。
