立式触控自助服务终端设备结构设计

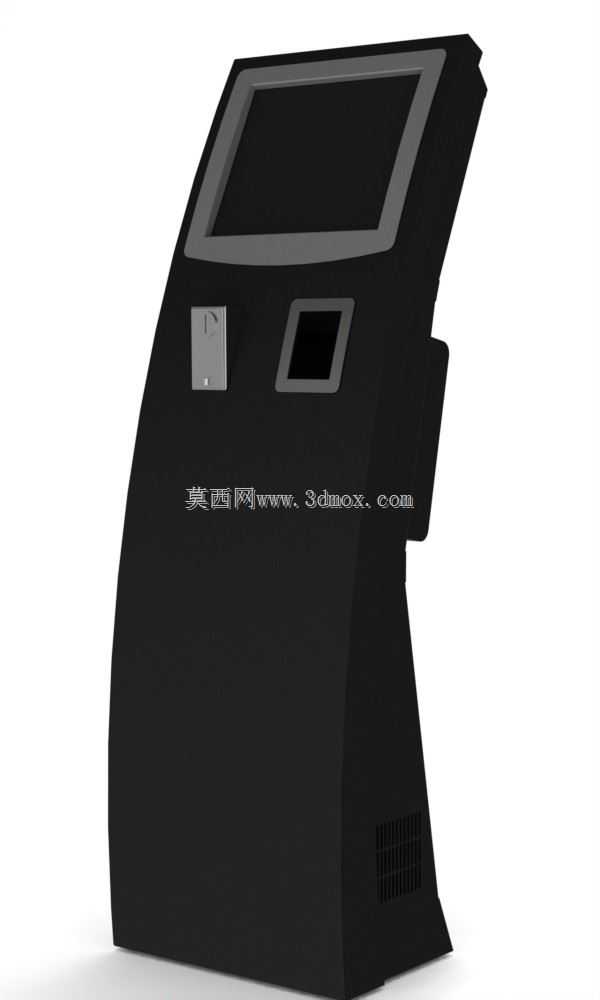

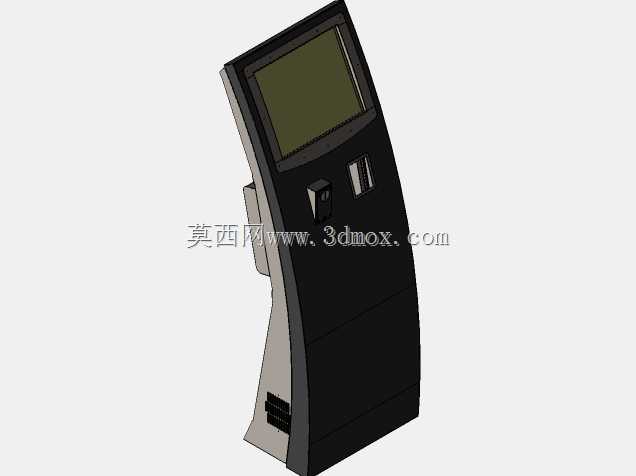

这款立式触控自助终端的结构设计，首先要考虑公共场景下的使用适配，常见布设位置涵盖政务大厅、商圈服务点、文娱场所等候区等，不同场景的安装预留空间存在差异，因此在外形轮廓设计时，将机身背部做了贴合墙面的平直处理，底部支撑区域做了加宽配重设计，避免人员误碰导致的侧翻风险，整机正面操作区域的倾斜角度经过反复调整，适配150cm至185cm身高区间的站立操作视角，减少长时间操作的颈部疲劳。从功能布局来看，正面上部嵌入大尺寸触控显示屏，屏幕周边做了下沉式边框处理，既可以保护屏幕边缘不受磕碰，也能在公共环境下减少屏幕表面的光线反光，提升不同光照条件下的操作可视性；屏幕下方依次设置非接触式感应区域与票据出口，感应区域做了内凹导向设计，用户操作时无需刻意对准即可完成识别，票据出口处预留了挡片结构，避免打印凭证掉落，同时防止灰尘进入设备内部。机身侧面做了一体化圆弧过渡，没有突出的棱角结构，避免公共区域人员走动时的磕碰划伤，下部侧面开设了格栅式通风口，通风口位置距离地面预留了足够高度，防止日常清洁时的水渍、地面扬尘进入设备内部，影响内部电气元件的散热稳定性。设计过程中，钣金外壳的拼接处全部采用隐藏式螺丝结构，外表面无外露连接件，既提升了整机的外观整洁度，也能避免非维护人员随意拆卸设备；内部预留了标准化的电气安装位，可根据不同场景的功能需求，加装读卡模块、打印模块、扫码模块等不同功能组件，通用安装孔位的设计可以减少不同功能定制时的结构改造成本。安装边界方面，设备落地放置时，背部距离墙面预留5cm以上的散热间隙即可，正面操作区域需要预留至少80cm的人员站立空间，整机底部设置了可调式支撑脚，可适配不太平整的地面安装需求，保证设备放置的水平稳定性，避免触控操作时机身出现晃动。机身下部预留了带锁的维护门，维护门开启角度可达120度，方便运维人员对内部元件进行检修、更换耗材，门锁采用通用的机柜防盗锁结构，适配常规的运维钥匙管理体系。
