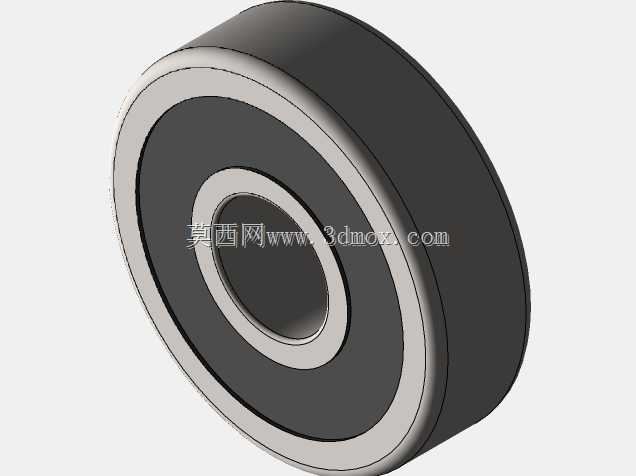

双面密封深沟球滚动轴承结构设计

在各类需要低摩擦旋转支撑的机械结构中，这类带双侧橡胶密封的深沟球轴承是应用覆盖极广的基础零部件，从中小型电机输出端、家用电动工具主轴，到轻工输送线的托辊、小型减速机的输入输出轴，再到民用健身器材、农用小型机具的旋转铰接位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低区间，减少动力传递过程中的损耗，同时限制轴与安装座之间的轴向与径向窜动，保证轴上零件的回转精度稳定。

从结构设计逻辑来看，这款轴承采用双列？不，是单列深沟滚道设计，内圈与外圈的滚道曲率与钢球半径做了匹配优化，保证钢球在滚道内接触应力分布均匀，既可以承受稳定的径向载荷，也能承载一定比例的双向轴向载荷，适配多数既有径向受力、又存在少量轴向窜动力的安装场景。双侧的接触式橡胶密封结构，是区别于开式轴承的核心设计点，密封唇口与内圈的密封槽紧密贴合，能够在不额外增加外置密封结构的前提下，阻挡外部环境中的粉尘、水汽、切削碎屑进入轴承内部滚道，同时避免轴承内部填充的润滑脂在运转过程中向外泄漏，大幅降低后期运维的润滑频次，适合在开放式、多尘的工况环境下使用，不需要额外设计复杂的密封腔体就能满足防护需求。

从安装边界尺寸来看，这款轴承的内孔直径、外圈外径、装配宽度都遵循通用深沟球轴承的标准尺寸系列，安装时内圈与轴采用过渡配合，依靠轴肩完成轴向定位，外圈与安装座孔采用基轴制配合，座孔的台肩高度需要低于轴承内圈与外圈的倒角高度，避免装配时出现干涉压伤密封件的问题。建模过程中对滚道的曲率半径、钢球的排布间隙、保持架的兜孔间隙都做了符合工程实际的还原，密封件的唇边厚度、倒角尺寸也参考了实际量产零件的参数，能够直接用于设备装配的干涉校验、轴系支撑的刚度仿真参考，也可以作为教学演示中标准件选型的可视化样件，帮助设计人员快速理解这类密封轴承的装配关系与结构细节。在做设备选型时，这类轴承不需要额外搭配防尘盖、密封圈等附属零件，直接压装到位即可完成装配，能够有效缩减装配工序，提升整机的装配效率，同时密封结构的存在也让它比开式轴承更适合长期免维护的使用场景，减少设备停机维护的时间成本。
