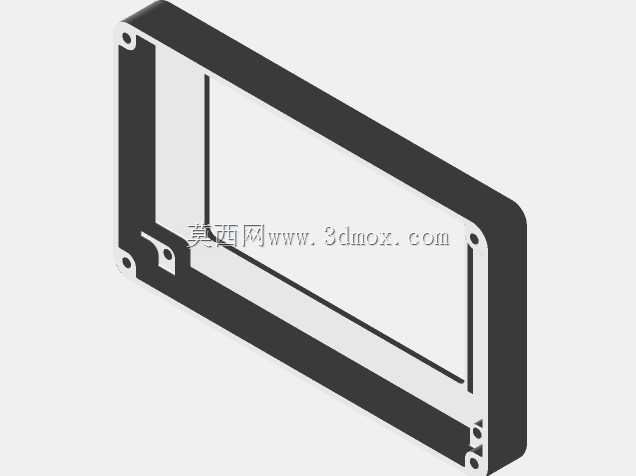

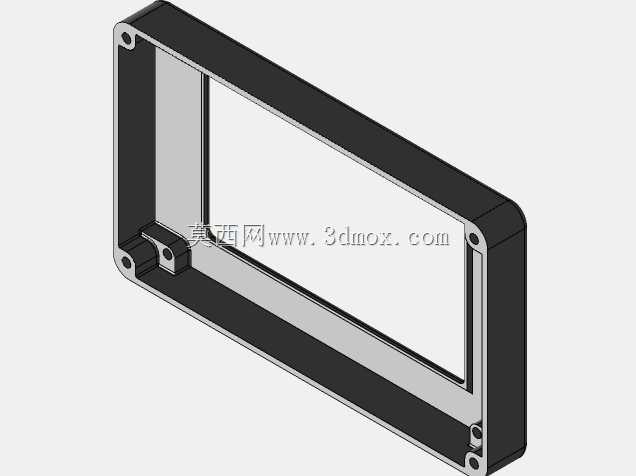

4.3英寸Nextion显示屏配套安装嵌框结构

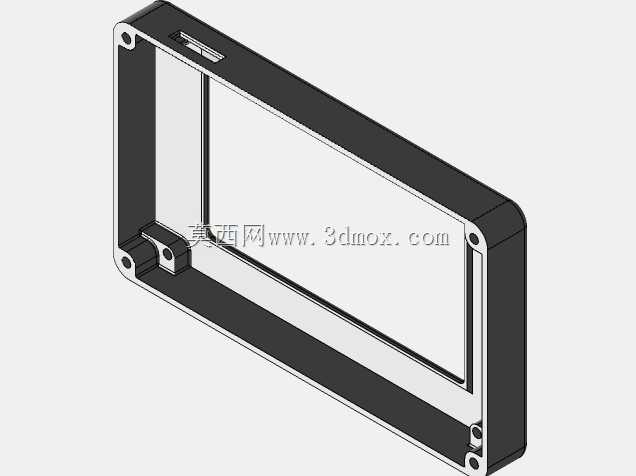

在工业人机交互终端、小型嵌入式控制设备、桌面级检测仪器的结构搭建环节，显示屏的安装固定结构往往是容易被忽略却直接影响整机装配效率与外观一致性的细节，这款适配4.3英寸Nextion显示屏的嵌框，正是针对这类场景的安装痛点做的结构优化。日常做设备结构设计时，不少工程师会直接在面板上铣出屏槽打胶固定，不仅装配时屏幕对位难度大，后期维护拆屏极易刮花显示区域，遇到需要外接SD卡升级固件的场景，还得额外在壳体上开槽预留插拔空间，公差控制不好就会出现卡滞、对位不准的问题。这款嵌框在设计时首先考虑了安装边界的适配性，内框尺寸完全贴合4.3英寸Nextion屏的显示区域外轮廓，四周预留的止口边刚好压住屏幕边缘的非显示区，既不会遮挡显示内容，又能限制屏幕的前后窜动，框体四角预设的安装孔位，可直接通过螺丝将嵌框与设备前面板锁紧，屏幕装入后无需额外打胶，靠嵌框与面板的夹持力就能完成固定，后期拆换屏幕只需松开面板螺丝即可，维护效率提升明显。结构上做了两个版本的差异化设计，其中一个版本在框体侧下方预留了SD卡插槽的让位空间，对应带外置SD卡接口的屏幕型号，插卡位的开口尺寸做了公差冗余，即使屏幕装配存在微小偏移，也不会影响SD卡的正常插拔，另一个无卡槽版本则针对不需要外接存储升级的场景，框体做了全围式加强，整体刚性更好，适合在振动稍大的工业设备上使用。框体的壁厚做了均匀化处理，相邻壁厚差控制在合理区间，不管是采用3D打印打样验证，还是开模做注塑量产，都不会出现明显的缩痕、翘曲问题，外边缘做了小尺寸的倒角过渡，装配时不会刮伤操作人员的手部，也能避免与面板装配时出现硬接触刮漆的问题。从安装适配性来看，这款嵌框的外轮廓尺寸可直接嵌入多数常规厚度的设备前面板，背面预留的走线空间刚好容纳屏幕的FPC排线与接插件，不会出现排线被挤压导致接触不良的情况，对于做小型工控终端、智能检测设备、桌面式交互装置的结构工程师来说，直接套用这款嵌框结构，能省去不少屏体固定结构的反复调试时间，也能避免自行设计时出现的让位不足、固定不稳等常见问题。
