4.3英寸HMI人机交互触控显示屏结构

做小型自动化设备的结构设计时，选装人机交互单元最头疼的就是安装边界的匹配问题，很多市售屏体只给平面尺寸，实际装机时要么边框干涉、要么固定孔位对不上，最后只能临时改安装板开孔，耽误项目进度。这款4.3英寸的HMI触控屏结构，是基于实际量产的同规格屏体逆向测绘建模完成的，建模过程中对多台同型号屏体的实测尺寸做了均值修正，规避了不同批次产品的装配公差带来的尺寸偏差，能直接导入设备总装做干涉校验。

从实际应用场景来看，这类小尺寸HMI大多用在桌面级小型测试设备、小型工位自动化治具、便携检测仪器这类不需要大尺寸交互界面的设备上，不需要复杂的柜体安装，直接通过屏体四角的铜质安装孔就能固定在设备面板或者支架上，安装时不需要额外做压框，屏体自带的蓝色边框本身就做了限位台阶，面板开孔只要匹配屏体显示区域外的边框尺寸，就能实现齐平安装，不会出现凸边或者缝隙过大的问题。

功能层面，这类屏体本身集成了触控交互与显示输出，不需要额外搭配显示驱动板，结构上屏体后侧预留了排线接插的空间，建模时特意把接插区域的避让空间做了冗余设计，实际布线时不会出现排线被结构件挤压的问题，屏体厚度方向的尺寸也做了精准还原，做薄型设备结构设计时，可以直接用这个模型核算设备内部的纵深空间，不用再预留多余的安装余量。

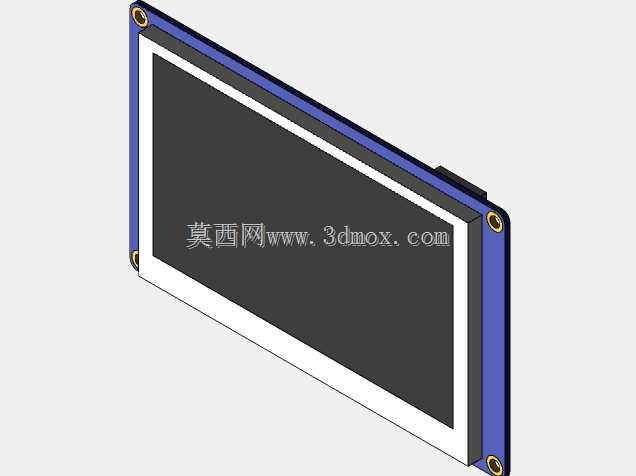

设计思路上，整个模型还原了屏体的分层结构：外层是带白边的显示防护面板，中间是显示触控模组，外层包裹蓝色的塑胶固定边框，四角的嵌装铜螺母是安装受力的核心位置，建模时还原了铜螺母的沉台深度，打螺丝固定时不会出现螺丝顶破边框的问题，屏体后侧的凸起排线接口位置也做了精准复刻，做安装板设计时可以直接在对应位置开避让槽，不用反复核对实物尺寸。

安装边界方面，屏体整体为矩形结构，四角做了小圆弧过渡，四个安装孔的孔位间距按照实测均值做了校准，不管是做嵌入式面板安装还是外置支架固定，都能直接匹配标准的M3螺丝固定，边框的台阶高度刚好适配1.5-2mm厚度的设备面板，安装后屏面和设备面板可以保持齐平，既不会积灰也能提升设备的外观整体性。
