笔记本DDR4 SODIMM内存条精准结构建模

做笔记本整机结构堆叠设计时，内存插槽周边的空间预留一直是容易出干涉问题的环节，很多刚入行的结构工程师习惯直接调用通用内存模型，往往忽略金手指位置、防呆缺口、颗粒排布的实际公差，导致试产阶段出现内存插装卡滞、与周边散热鳍片或屏蔽罩刮蹭的问题。这款DDR4 SODIMM的建模完全参照JEDEC规范的物理尺寸要求搭建，从PCB基板的厚度、边缘定位孔的孔径与位置，到金手指区域的分段长度、防呆缺口的偏移距离，都严格对应量产实物的安装边界，能直接导入笔记本主板装配体中做干涉检查，不用再反复核对二维规格表调整尺寸。

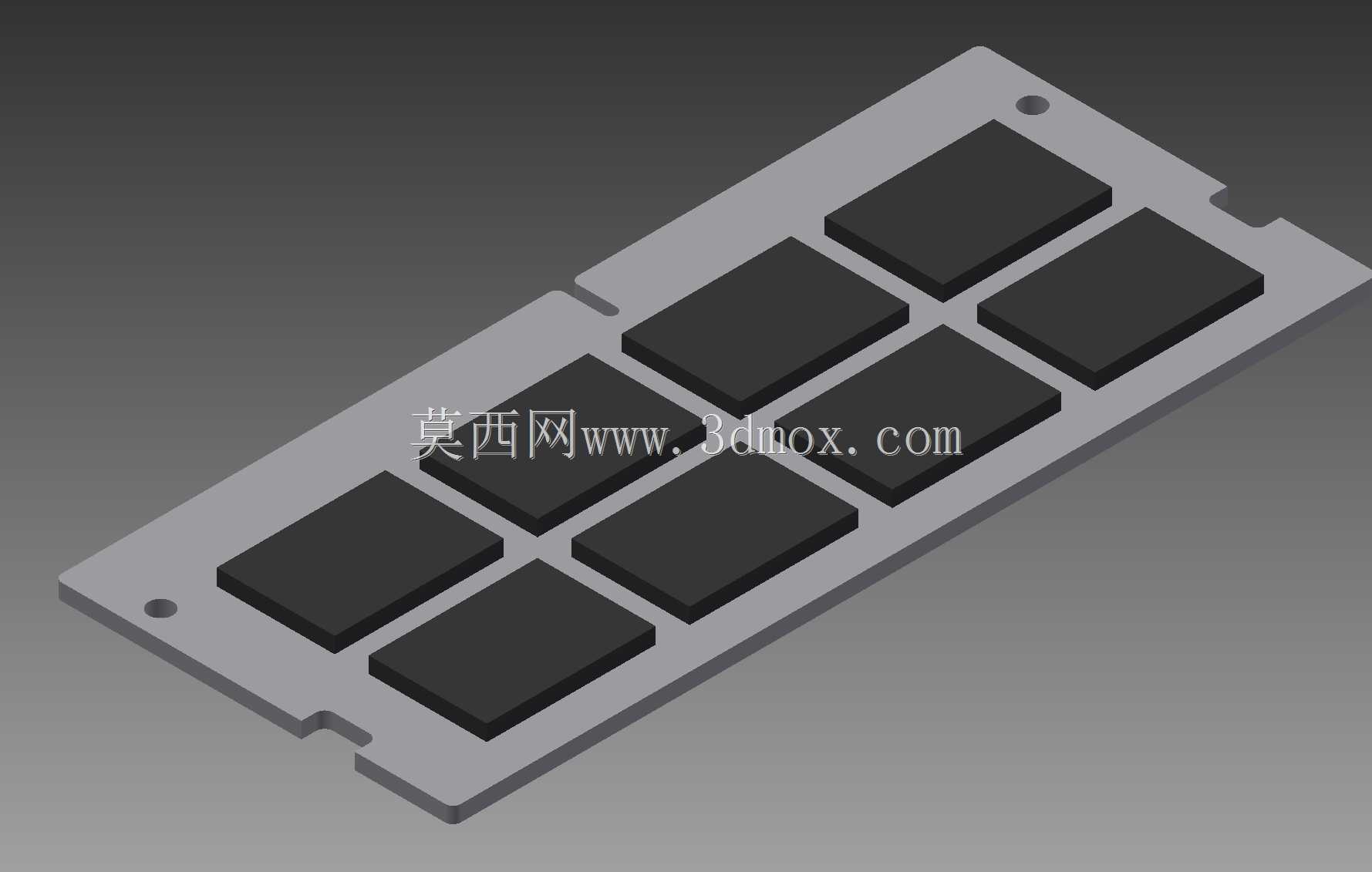

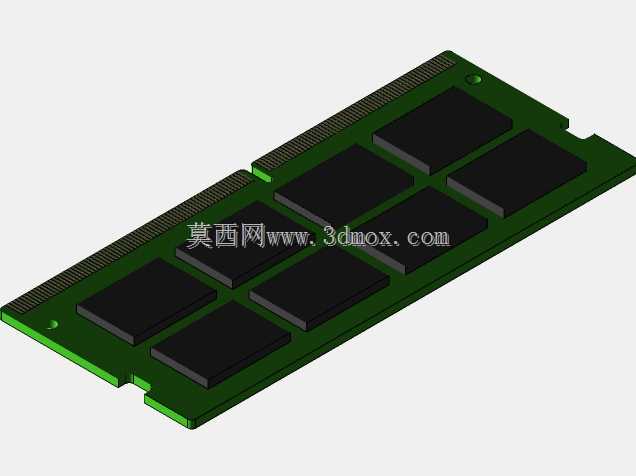

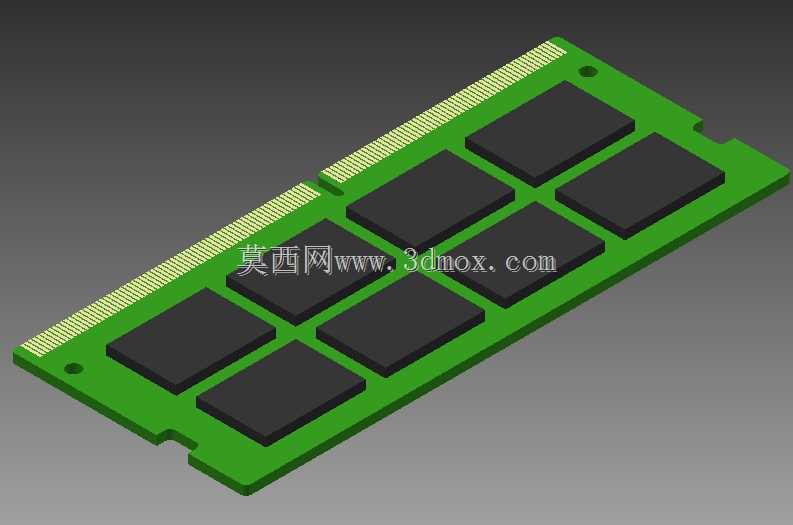

从实际应用场景来看，SODIMM作为笔记本、迷你主机、一体机这类紧凑空间计算设备的核心存储扩展部件，其外形尺寸的精度直接影响整机的装配良率，尤其是现在轻薄本内部空间压缩到毫米级，内存上方的散热片、下方的主板走线层、侧边的固定卡扣都需要精准的模型做空间校核。建模过程中没有做多余的简化，八颗内存颗粒的排布位置、每颗颗粒的高度与长宽尺寸都按照常规量产颗粒的封装尺寸还原，金手指区域的接触片分段也对应实际电气定义的分段做了区分，甚至PCB边缘的工艺倒角都做了还原，避免装配仿真时出现虚假干涉提示。

设计思路上优先保证安装相关的基准尺寸准确，首先锁定金手指的中心线作为装配基准，再以此为基准推导防呆缺口的位置、两端固定卡扣的卡槽尺寸，最后排布内存颗粒与基板上的定位孔，所有尺寸链都从装配基准出发，不会出现累计公差偏移的问题。对于做笔记本散热设计的工程师来说，这个模型也能直接用来计算内存颗粒与散热模组的接触间隙，不用再单独测量颗粒高度差，颗粒表面的平整区域也做了还原，方便模拟导热垫的压缩量。

不同于台式机UDIMM的尺寸，SODIMM的板长更短，金手指引脚密度更高，防呆缺口的位置也和其他代次的笔记本内存有明显区别，建模时特意区分了DDR4代次的缺口位置，不会和DDR3、DDR5的SODIMM模型混淆，导入装配体时能快速识别代次匹配性。基板边缘的两个小型定位孔是生产过程中用于SMT贴片的工艺孔，虽然不参与终端用户的安装，但在做整机自动化产线的工装设计时，这两个孔的位置是定位内存的重要基准，模型中也保留了这部分特征，能直接用于产线夹具的设计校核。
