基于苏联旧图纸复刻的气动驱动执行装置

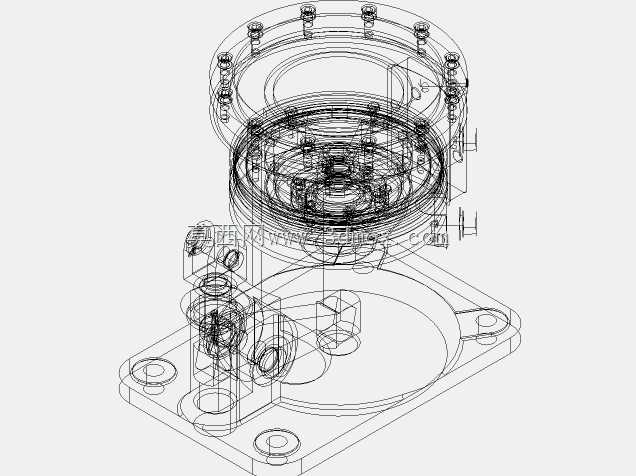

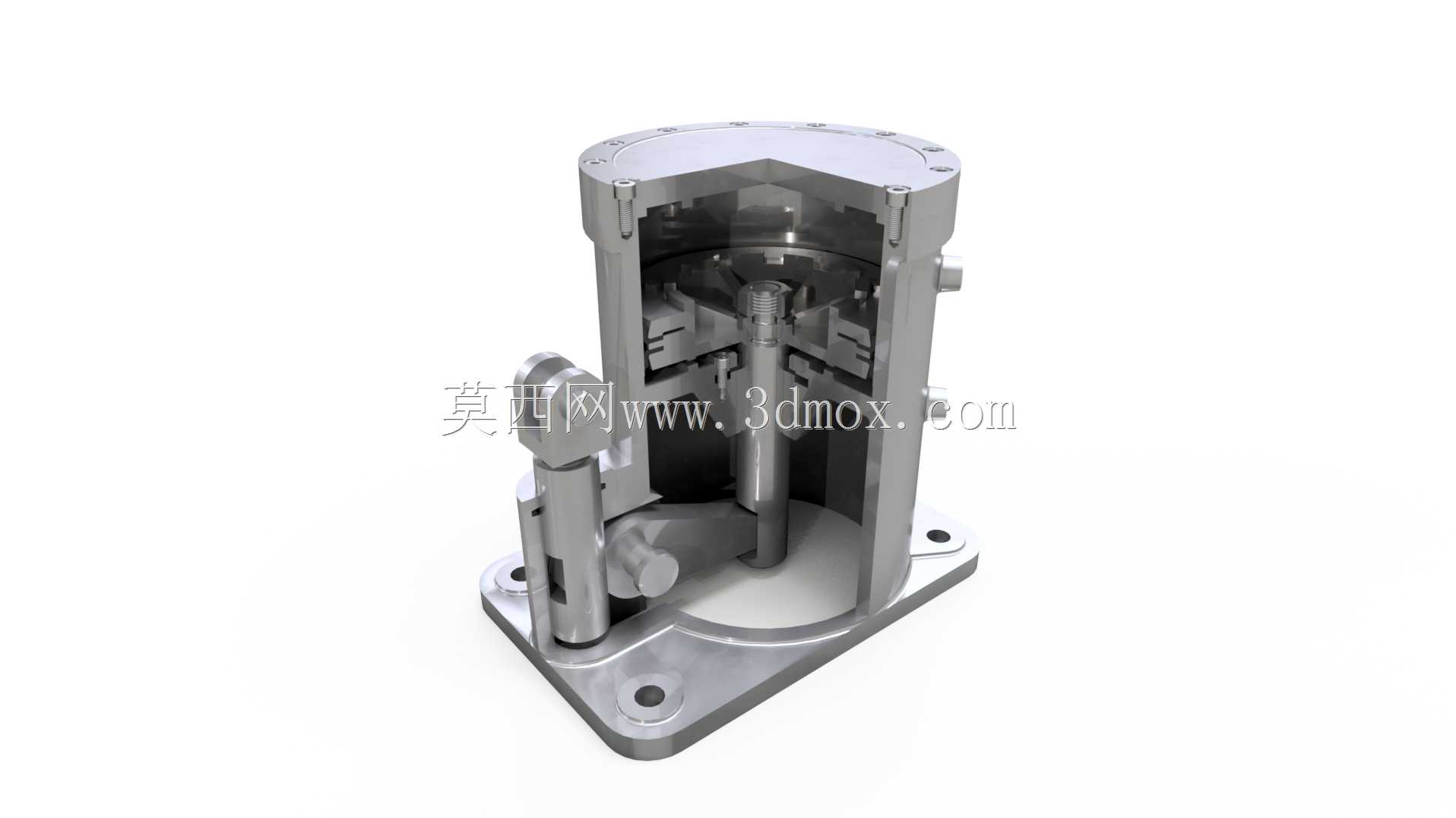

这套气动驱动装置的结构复刻参考了早期苏联工业体系下的机械设计图纸，整体采用立式缸体集成铰接连杆的结构布局，在工业现场的气动控制回路中承担直线-摆动复合动作的动力输出职能，常见于老款工业生产线的工位切换、工装夹具的压紧释放、重型舱门的启闭驱动这类需要稳定输出推力与摆角扭矩的场景。从结构设计逻辑来看，装置将活塞腔、传动连杆、安装基座做了一体化整合，缸体顶部采用法兰端盖密封，周向均布的紧固螺栓可保证腔室在额定气压下的密封性能，避免长期往复动作出现漏气泄压问题。下部的安装底座预留了两个带沉孔的安装耳位，安装时可通过螺栓直接固定在设备的安装基面，沉孔设计能够让螺栓头部完全没入基座平面，不会突出安装面干涉周边部件的布置，也能避免作业过程中磕碰螺栓造成连接松动。外露的铰接传动部位采用销轴连接，配合面预留了合理的间隙公差，既保证连杆摆动过程无卡滞，也能减少长期动作带来的磨损量，传动路径上的力臂经过优化，在相同缸径与气压下能够输出更大的摆端扭矩，适配需要较大夹紧力或者启闭推力的工况。设计过程中对气动腔的行程做了严格限位，活塞运动到上下止点时不会与端盖发生刚性撞击，配合传动连杆的死点位置设计，在驱动到位后即使切断气源，也能依靠结构自锁保持当前位置，不会因为负载反作用力出现位置偏移，提升了工况运行的安全性。从安装边界来看，装置整体外轮廓没有突出的突兀结构，所有外接气路接口都布置在缸体侧方的隐蔽位置，接装气管后不会超出安装基座的投影范围，在设备内部狭小空间布置时不需要额外预留过多的避让空间，适配老款设备改造替换、定制化工装动力单元搭配等多种使用场景。整套结构没有采用复杂的异形零件，大部分构件都是规则的回转体与板件，加工难度低，后期维护时更换密封件、销轴这类易损件也不需要特殊工装，拆解重装后能快速恢复精度，非常适合对设备可靠性要求高、维护条件有限的工业现场使用。
